Сэндвич панели кровельные размеры: Размеры сэндвич панели, как они влияют на выбор и сферу применения

Содержание

Сэндвич-панели 150 мм в Москве, цены на стеновые и кровельные панели

Стеновая сэндвич-панель 150 мм

  • Толщина панели: 150 мм
  • Длина: от 800 до 17 000 мм
  • Ширина монтажная: 600, 700, 1000, 1190, 1200 мм
  • Вес панелей с минеральной ватой: 25,61 кг/м2*
  • Вес панелей с пенополистиролом: 12,86 кг/м2**
  • Теплоизоляционные характеристики: от 3,06 м²·°C/Вт
* при толщине металла 0,5 мм и плотности минеральной ваты 115 кг/м3
** при плотности пенополистирола 25 кг/м3

Габариты и удельный вес стеновых сэндвич панелей 150 мм с минераловатным утеплителем

Удельный вес сэндвич панели, кг/м² в зависимости от толщины профиля, мм
0,50,60,7
25,6127,2628,93

Габариты и удельный вес стеновых сэндвич панелей 150 мм с пенополистиролом

Удельный вес сэндвич панели, кг/м² в зависимости от толщины профиля, мм
0,50,60,7
12,8614,5116,18

Размеры стеновых сэндвич-панелей в наличии:

Кровельная сэндвич-панель 150 мм

  • Толщина панели: 150 мм
  • Длина: от 800 до 17 000 мм
  • Ширина монтажная: 600, 700, 1000, 1190, 1200 мм
  • Вес панелей с минеральной ватой: 31,34 кг/м2
  • Вес панелей с пенополистиролом: 15,59 кг/м2
  • Теплоизоляционные характеристики: от 3,00 м²·°C/Вт

* при толщине металла 0,5 мм и плотности минеральной ваты 115 кг/м3
** при плотности пенополистирола 25 кг/м3

Габариты и удельный вес кровельных сэндвич панелей 150 мм с минераловатным утеплителем

Удельный вес сэндвич панели, кг/м² в зависимости от толщины профиля, мм
0,60,7
31,3433,18

Габариты и удельный вес кровельных сэндвич панелей 150 мм с пенополистиролом

Удельный вес сэндвич панели, кг/м² в зависимости от толщины профиля, мм
0,60,7
15,5917,43

Размеры кровельных сэндвич-панелей в наличии:

ЛЗСП -Продукция ЛЗСП — Кровельные сэндвич-панели

Центральный слой сэндвич-панели для кровли состоит из теплоизоляционного наполнителя, наружная поверхность стройматериала изготовлена на основе профилированного металлического листа с полимерным покрытием.

Главное отличие кровельной панели от стеновой — в том, что первая оснащена высокими ребрами, придающими стройматериалу дополнительную жесткость и способствующими его повышенной устойчивости к механическим нагрузками и деформациям.

Мы предоставляем возможность выбора наполнителя на усмотрение заказчика из трех современных теплоизоляционных материалов:

пенополистирол, минеральная вата или пенополиизоцианурат (ПИР). Наполнители характеризуются различными свойствами, составом и характеристиками. При необходимости наши сотрудники подберут наиболее подходящий материал в зависимости от Ваших потребностей.

Габаритные размеры кровельных сэндвич-панелей

Толщина панели, мм 60 80 100 120 150 200 250
Длина, мм от 2000 мм до 13 000 мм
Ширина, мм     1 000 мм
Вес панелей с минеральной ватой, кг.
/м²
16,9 19,5 21,9 24,4 28,2 34,4 40,6
Вес панелей с пенополистеролом, кг./м² 10,9 11,4 11,9 12,4 13,2 14,4 15,7
Вес панелей с PIR, кг./м² 10,7 11,5 12,3 13,1 14,4

* при толщине металла 0,5 мм

Виды покрытий стального листа

Современные полимерные покрытия выполняют не только защитную, но и декоративную функцию. Разнообразие цветов и фактур современных полимерных покрытий позволяет реализовывать проекты, отвечающие всем требованиям современной архитектуры. По желанию заказчика ООО «ЛЗСП» готов изготовить панели с любым из представленных типов покрытий:

  • PURAL

  • PVDF

  • ПЛАСТИЗОЛЬ

  • ПОЛИЭСТЕР

  • PRINTECH

Вид профилирования Кровельный стандарт

Верхний слой кровельных сэндвич-панелей представлен 35 мм трапециевидным пятиреберным профилем из стали с полимерным покрытием.

Именно присутствием в конструкции пяти гофр, выполненных в форме трапеции, обусловлены исключительные прочность и нагрузоустойчивость кровельного материала.

Сэндвич-панели позволяют значительно снизить сроки выполнения монтажа и реконструкции зданий, а также снизить затраты на капитальное строительство.

Замковое соединение ROOF LOCK

В верхней части кровельные сэндвич-панели соединяются внахлёст и закрепляются стыковочным замком Roof-Lock, в нижней — дополнительно фиксируются замком типа Z-Lock.

Благодаря плотному и герметичному прилеганию полотен друг к другу и надёжной системе сцепления сквозь крышу никогда не просочится вода, не проберутся сквозняки и внешние шумы.

Кровельные сэндвич-панели — Компания «Р-Пласт»

Кровельные сэндвич-панели предназначены для обустройства кровли быстровозводимых зданий. Наша компания производит кровельные сэндвич-панели с металлической обшивкой и утеплителями минеральная вата и пенополистирол.

Кровельная сэндвич-панель с утеплителем базальтовое волокно (минплита). Кровельная сэндвич-панель с утеплителем пенополистирол (пенопласт).

Размеры кровельных сэндвич-панелей

  • Кровельные сэндвич-панели с утеплителем пенополистирол могут изготавливаться толщиной от 50 до 250 мм, длиной от 1000 мм до 13500 мм, шириной 1000 мм.
  • Кровельные сэндвич-панели с утеплителем базальтовое волокно (минплита) могут изготавливаться толщиной от 50 до 200 мм, длиной от 1000 мм до 13500 мм, ширина 1000 мм.
Кровельная сэндвич-панель с утеплителем пенополистирол (пенопласт).

Цвет кровельных сэндвич панелей

Цвет производимых кровельных сэндвич-панелей может быть выбран из основных цветов по стандарту RAL. Представляем основные стандартные цвета каталога.


Каталог основных цветов RAL

Возможно изготовление панелей нестандартных цветов! Обращайтесь по телефону или по электронной почте – обсудим варианты и договоримся!

Виды защитных покрытий обшивки сэндвич-панелей

В качестве обшивок сэндвич-панелей «Р-Пласт» используется оцинкованная окрашенная сталь с защитным полимерным покрытием.

Представляем Вам основные виды защитных полимерных покрытий металлических обшивок сэндвич-панелей:

Полиэстер (PE) — наиболее популярный и востребованный вид полимерного защитного покрытия. Он отличается прочностью, теплоустойчивостью, цветостойкостью и пластичностью. Покрытие подходит для любых климатических поясов. Толщина покрытия — 25 мкм. Данное покрытие рекомендуется для любых поверхностей, кроме случаев эксплуатации здания в условиях агрессивной среды.

Пурал

— один из лучших химически стойких композитных материалов. Покрытия из пурала рекомендуется применять в зонах с резкими колебаниями температур. Кроме того, покрытие не боится воздействия ультрафиолетовых лучей. Пурал хорошо защищает металл от коррозии и механических воздействий.

Поливинилдифторид (PVDF) — покрытие применяют для защиты металла в агрессивных средах — морской климат или сильное загрязнение окружающей среды. PVDF придает поверхности покрытия неповторимый вид, не позволяет выцветать со временем. Кровельные и стеновые сэндвич-панели с покрытием ПДФ используются в строительстве в зонах с морским климатом и помещениях с влажными парами с высоким содержанием соли (коровники, свинокомплексы , птичники и т.п.).

Полиуретан (PU) — данное покрытие делают из полиуретана, модифицированного полиамидом и акрилом. Полиамид придает ему отличную стойкость к ультрафиолетовому излучению, а акрил обеспечивает высокую прочность. Имеет шелковисто-матовую поверхность. Долговечность материала складывается из высокой коррозионной стойкости, стойкости к негативному воздействию ультрафиолета и отличной стойкости к механическим повреждениям. Номинальная толщина покрытия — 50 мкм. Кроме того, полиуретан имеет очень высокую стойкость к воздействию химических веществ. Применяется в условиях морского климата, в агрессивных средах.

СЭНДВИЧ-ПАНЕЛИ

  • стр. 2 и 3: авторское право: Ingenieurbüro für Meta
  • стр. 4 и 5: 8 Установка …………………………..
  • стр. 6 и 7 : Обратите внимание, что эти директивы будут
  • стр. 8 и 9: 1.4 Требования, предъявляемые к панелям: PUR-foa
  • стр. 10 и 11: 1.6 Сэндвич-панели никогда не должны быть u
  • стр. 12 и 13: 2.2 ! «#$%&'((!%)#’*$&+'(! Эта вкладка
  • стр. 14 и 15: 3 цвета RAL Цвета этих
  • стр. 16 и 17: 4 4.1 Каковы критерии для поддона
  • стр. 18 и 19: 4.3 4.4 Сокращение этого типового
  • стр. 20 и 21: OIB [Австрийская строительная техника I
  • стр. 22 и 23: 4.6 Цветовые группы — тепловое расширение
  • стр. 24 и 25: Расчеты панелей также могут быть
  • Страница 26 и 27: 4.10 4.11 4.12 Уклон крыши.
  • стр. 28 и 29: Неисправность: Винты затянуты слишком туго
  • стр. 30 и 31: 4.17 Правильное и профессиональное планирование
  • стр. 32 и 33: Плохо уложенная панель — неэффективное море
  • стр. 34 и 35: На крыше : СЛЕВА TYPMODEL ССЫЛКИ На
  • Страница 36 и 37: 4. 21 Фасадные панели: они прочные
  • стр. 38 и 39: 4.22 Эффект биметалла Темные цвета r
  • стр. 40 и 41: это особенно опасно в т
  • стр. 42 и 43: 4.26 f
  • стр. 44 и 45: 4.27 Состояние строительной площадки
  • стр. 46 и 47: В дополнение к вышеизложенному, fol
  • стр. 48 и 49: ! «#$%&!'())! ! ! «#$%&'()!*#+#%,!-
  • стр. 50 и 51: 6.3 План крепления Составление крепления
  • стр. 52 и 53 :

    7.2 7.3 7.4 A разбавленный, PH-нейтральный c

  • стр. 54 и 55:

    Во избежание рекламаций при последующей эксплуатации

  • стр. 56 и 57:

    8.4 8.5 8.6 Шаг прогонов и их

  • 3 стр. 5: 90:

    8.10 Сверление Пятна ржавчины, вызванные

  • Страница 60 и 61:

    Это означает, что нержавеющая сталь fas

  • Страница 62 и 63:

    Отклонение головки винта: В соответствии с правилами установки r

  • 7 7 690 и 690 : На деревянной конструкции

  • Страница 66 и 67:

    8.18 8.19 8.20 8.21 продольный JO

  • стр. 68 и 69:

    8.24 Однажды после прокладки битума

  • стр. 70 и 71:

    8.27 Тепловой нарез 5 — 6 мм de

  • стр. 72 и 73:

    Детали соединения должны в гене

  • Страница 74 и 75:

    свойства Тип 1 Тип 2 Тип 3 Тип

  • Страница 76 и 77:

    ! !»#$%&'($#)*#+,’#»-‘&./0#/&’/#»1#

  • Страница 78 и 79:

    ! Вариант 2: Подвесной желоб круглый

  • Страница 80 и 81:

    9.5 Поперечный стык стеновой панели ! »

  • стр. 84 и 85:

    Возможны многие детализированные решения.

  • стр. 86 и 87:

    9.8 При установке парапета

  • стр. 88 и 89:

    Страница 90 и 91:

    Более элегантный вид угловой облицовки

  • Страница 92 и 93:

    ! A*&!64(;.74( !7(+)2!,&!+72&%7!,0(

  • Страница 96 и 97:

    10.2 10.3 10.4 Термическая резка С пихтой

  • Страница 98 и 99:

    УКАЗАТЕЛЬ глава страница Применение s

  • Страница 100:

    Автор данного руководства: Reinhard

  • Полиуретановая теплоизоляционная панель| Topway® Steel

    Технические характеристики изоляционной панели Topway® Steel PUR (крыша) TW1000 RW

      Стандартный Дополнительно
    Верхний профиль:  Трапециевидный
    Ширина (мм): 1000
    Общая длина (мм): Индивидуальный 2000-13500 (общая длина = чистая длина + обрезка)
    Обрезка (мм): Без сокращений 75 (навес), 150 (нахлест) или 20-300
    Толщина материала сердцевины: Индивидуальный 40 мм, 50 мм, 60 мм, 75 мм, 80 мм, 100 мм, 120 мм, 150 мм, до 300 мм.
    Толщина верхнего листа (мм): 0,5 сталь 0,4–0,8 сталь, 0,4–0,8 нержавеющая сталь и 0,4–1,2 алюминий
    Толщина нижнего листа (мм): 0,4 сталь 0,4–0,8 сталь, 0,4–0,8 нержавеющая сталь и 0,4–1,2 алюминий
    Верхний лист Металлическое покрытие: З40 Z40-Z275, AZ40-AZ150 (только для стали)
    Нижний лист Металлическое покрытие:
    З40
    Z40-Z275, AZ40-AZ150 (только для стали)
    Отделка верхнего листа:  25 мкм ПЭ (полиэстер) 15-25 мкм PE (полиэстер) или 15-25 мкм PVDF или по индивидуальному заказу
    Отделка нижнего листа: 25 мкм ПЭ (полиэстер) 15-25 мкм PE (полиэстер) или 15-25 мкм PVDF или по индивидуальному заказу
    Материал сердцевины:  ПУР (полиуретан)
    Плотность материала сердечника (кг/м 3 ):  42 30-45

    Укороченная стальная панель Topway® с изоляцией из полиуретана (крыша) TW1000 RW

    Стандартные карнизы с вырезом  75 мм
    Стандартный перехлест Cut Back   150 мм
    Минимальное сокращение  20 мм
    Максимальное сокращение 300 мм

    Topway® Steel предлагает услуги по сокращению расходов, или вы можете сделать это на месте. Стандартная панель без выреза.

    Общая длина панели = чистая длина + срез

    Допуски для стальной полиуретановой изоляционной панели Topway® (крыша) TW1000 RW

    Длина панели (л)) Параметр
    l≤ 3 м                                 ±5 мм
    л > 3 м                                      ±10 мм
    Ширина панели                                  ±2 мм
    Толщина панели (г)
    d ≤ 100 мм                                  ±2 мм
    d >100 мм                                   ±2 %

    Допуски на размеры сэндвич-панелей Topway® Steel с изоляцией из полиуретана соответствуют стандарту EN14509, Приложение D.

    Цветная система Topway® Steel

    Система цветов

    Topway® Steel основана на системе цветов RAL. Мы можем предоставить любой цвет RAL, который вы выбрали. Поддерживаются веерные деки цветов RAL K5 и K7. В противном случае цвет может быть сделан на основе вашего образца.

    Технические характеристики PUR (полиуретанового) сердечника

    Вложить Тариф: 90%
    Огнестойкий Рейтинг:  В
    Процент водопоглощения: ≤3%
    Теплопроводность: ≤0.025вт/м·к
    Диапазон температур: от -185°C до +120°C
    Прочность соединения: ≥0,09 МПа
    Прочность на сжатие: ≥0,22 МПа

    Размеры, вес и тепловые характеристики изоляционной панели Topway® Steel PUR TW1000 RW

    Толщина сердцевины (мм) 40 50 60 75 80 100 120 150
    Общая толщина (мм) 75 85 95 110 115 135 155 185
    Коэффициент теплопередачи (Вт/м²K) 0. 5 0,41 0,34 0,3 0,26 0,21 0,18 0,14
    Значение R (К/м²Вт) 2,00 2,44 2,94 3,33 3,85 4,76 5,56 7,14
    Вес кг/м² 0,5/0,4 Сталь 9,8 10,4 10,6 11,2 11,4 12,2 13 14.2
    Вес кг/м² 0,7/0,5 Квасцы 5,5 6 6,3 6,8 7,1 7,9 8,7 9,9

    Структурные таблицы стальной полиуретановой изоляционной панели Topway® (крыша) TW1000 RW

    Однопролетный Равномерно распределенная нагрузка (кн/м²) Пролет (м)
    Толщина сердцевины (мм): Тип нагрузки 1. 4 1,6 1,8 2 2,2 2,4 2,6 2,8 3 3,2
    40 Давление 3,24 2,68 2,26 1,93 1,5 1,17 0,91 0,71 0,56
    Всасывающий 4,34 3,63 3,09 2.67 2,33 1,92 1,57 1,3 1,09
    50 Давление 3,86 3,27 2,8 2,43 2,04 1,63 1,31 1,06 0,86 0,69
    Всасывающий 5,23 4,46 3,87 3,39 2,99 2.58 2,15 1,8 1,53 1,31
    60 Давление 4,21 3,6 3. 11 2,71 2,34 1,89 1,54 1,26 1,03 0,85
    Всасывающий 5,72 4,92 4,29 3,78 3,35 2,85 2,41 2.07 1,78 1,53
    70 Давление 6,86 4,19 3,67 3,23 2,87 2,38 1,97 1,64 1,37 1,15
    Всасывающий 6,65 5,8 5.12 4,55 3,88 3,23 2,73 2,34 2,04 1.79
    80 Давление 5,19 4,52 3,98 3,52 3,13 2,67 2,22 1,86 1,56 1,32
    Всасывающий 7,15 6,27 5,56 4,96 4. 12 3,43 2,9 2,49 2,16 1,9
    90 Давление 5.69 5 4,43 3,94 3,53 3.11 2,62 2,22 1,88 1,6
    Всасывающий 7,94 7,03 6,27 5,43 4,43 3,69 3,12 2,68 2,33 2,05
    100 Давление 6,14 5,42 4.83 4,32 3,87 3,49 2,96 2,52 2,15 1,85
    Всасывающий 8,6 7,65 6,81 5,84 4,77 3,97 3,37 2,89 2,52 2,21
    120 Давление 7,09 6,33 5,68 5. 12 4.62 4,18 3,71 3,2 2,77 2,4
    Всасывающий 9,61 8,42 7,49 6,59 5,39 4,5 3,82 3,28 2,86 2,51
    150 Давление 8,47 7,64 6,93 6,29 5,71 5,19 4.73 4,27 3,74 3,29
    Всасывающий 9,62 8,43 7,5 6,76 6,15 5,2 4,41 3,8 3,31 2,91



    Двойной пролет Равномерно распределенная нагрузка (кн/м²) Пролет (м)
    Толщина сердцевины (мм): Тип нагрузки 1. 4 1,6 1,8 2 2,2 2,4 2,6 2,8 3 3,2
    40 Давление 3,24 2,68 2,24 1,85 1,56 1,34 1,16 1,02 0,9 0,8
    Всасывающий 4,07 3,27 2,71 2.29 1,98 1,74 1,54 1,38 1,25 1,14
    50 Давление 3,81 3,02 2,46 2,05 1,74 1,5 1,3 1,15 1,02 0,91
    Всасывающий 4,24 3,43 2,86 2,43 2.11 1.86 1,66 1,49 1,35 1,24
    60 Давление 3,97 3,15 2,58 2,15 1,83 1,58 1,38 1,22 1,08 0,97
    Всасывающий 4,32 3,5 2,92 2,5 2,17 1,91 1,71 1. 54 1,4 1,28
    70 Давление 4,23 3,38 2,77 2,33 1,99 1,72 1,5 1,33 1,18 1,06
    Всасывающий 4,45 3,63 3,04 2,61 2,27 2,01 1,8 1,63 1,48 1.36
    80 Давление 4,38 3,51 2,88 2,42 2,07 1,79 1,57 1,39 1,24 1.11
    Всасывающий 4,5 3,68 3,09 2,65 2,32 2,05 1,84 1,66 1,52 1,39
    90 Давление 4.6 3,7 3,05 2,57 2,2 1,91 1,68 1,49 1,33 1,19
    Всасывающий 4,47 3,67 3,09 2,66 2,32 2,06 1,85 1,68 1,53 1,41
    100 Давление 4,78 3,85 3. 18 2,69 2,3 2 1,76 1,56 1,4 1,26
    Всасывающий 4,6 3,78 3,19 2,75 2,41 2,14 1,92 1,74 1,59 1,46
    120 Давление 5,15 4,17 3,46 2,93 2.52 2,19 1,93 1,72 1,54 1,39
    Всасывающий 4,64 3,83 3,25 2,8 2,46 2,19 1,97 1,79 1,63 1,51
    150 Давление 5,68 4,63 3,86 3,28 2,83 2,47 2.18 1,94 1,74 1,57
    Всасывающий 4,63 3,84 3,26 2,82 2,48 2,21 1,99 1,81 1,66 1,53

    Стандартная упаковка – морская перевозка

    Изолированная панель Topway® Steel PUR (крыша) TW1000 RW укладывается верхней стороной к верхней стороне. Верх, низ, бока и торцы защищены пенопластом и деревянной набивкой, а вся палитра обернута защитной пленкой.Количество панелей в каждом контейнере зависит от толщины и длины панели. Таблица ниже показана в качестве руководства.

    Толщина (мм) 20ГП (м) 40HQ (м) 45HQ (м)
    40 440,8 991,2 1134
    50 371,2 849,6 972
    60 324,8 755,2 864
    70 301.6 660,8 756
    75 278,4 623,6 702
    80 255,2 566,4 648
    90 232 519,2 594
    100 208,8 472 540
    120 185,6 424,8 486
    150 139. 2 330,4 378
    200 116 236 270

    Длина панели, загруженной в 20GP, составляет 5,8 м.
    Длина панели, загруженной в 40HQ, составляет 11,8 м.
    Длина панели, загруженной в 45HQ, составляет 13,5 м.

    Теплоизоляционные панели

    Теплоизоляционные панели
    Панели Liner имеют одну поверхность из металлической обшивки с приклеенной к ней плитой из пенополистирола для лучшей теплоизоляции.За последние 20 лет конечные пользователи, подрядчики и консультанты стали все больше осознавать потери, связанные с передачей тепла.

    Внешняя и внутренняя металлические обшивки изолированных панелей соответствуют тем же спецификациям, что и однослойные окрашенные панели, описанные выше. Кроме того, изолированные панели имеют полиуретановый сердечник, впрыскиваемый на заводе. Данные о теплопередаче можно найти в Техническом руководстве Zamil Steel по быстровозводимым зданиям.

    Изоляция различных типов теперь используется во всех типах зданий.Zamil Steel была одной из первых компаний, представивших полиуретановые сэндвич-панели на Ближнем Востоке. Полиуретан был признан самым устойчивым к теплопередаче материалом.

    Панель футеровки Ex и Dx

    Панели

    Zamil Steel типа Dx и типа Ex имеют внешнюю плоскую поверхность со скрытыми креплениями, обеспечивающими богатый и гладкий вид для внешних стен вашего здания, а также внутренней облицовки крыши и стен.

    Стороны смежных панелей образуют замковую систему с пазами и шпунтами, скрывающими крепежные элементы.Это улучшает внешний вид здания и повышает его безопасность.

    Скачать технические характеристики

    Все размеры указаны в миллиметрах.

    Быстрая и простая установка

    Изоляционная плита, приклеенная к внутренней поверхности панели, повышает ее жесткость и значительно облегчает обращение с панелью. Одна сторона панели крепится к замковому пазу соседней панели, а другая сторона крепится к вторичной системе стены, что обеспечивает более быструю и легкую установку.



    Сэндвич-панели TEMPCON

    Сэндвич-панели Tempcon (TCSQ), изготовленные с использованием жесткого вспененного полиизоцианурата (PIR) с внешним и внутренним листами из стали или алюминия, с профилем внешней обшивки Type-S1 и профилем внутренней обшивки Type-Q.

    Панели

    TCSQ подходят для крыш и стен всех типов зданий.

    Размеры и толщина

    Сэндвич-панель

    Tempcon доступна в единственном типе внешнего профиля из стали и алюминия в сочетании с перечисленными ниже типами внутренней обшивки; изоляционный сердечник может быть изготовлен с различной толщиной и теплоизоляционными свойствами.

    Тепловые свойства

    Значения U в приведенной выше таблице измерены при 25 o C и теплопроводности K = 0,022 кВт/м o K



    TEMPARCH Сэндвич-панели

    Сэндвич-панели Temparch (TA) представляют собой эстетичные стеновые панели, которые также изготавливаются с использованием жесткого вспененного полиизоцианурата (PIR) с наружным и внутренним листами из стали или алюминия.

    Сэндвич-панели Temparch

    имеют уникальную особенность, позволяющую скрыть крепежные детали, и поэтому больше подходят для стен и внутренних перегородок в выставочных залах, гипермаркетах, торговых центрах и коммерческих зданиях.

    Размеры и толщина

    Примечание: * — Эта толщина доступна только для стеновой панели TEMPARCH с армированным волокном вкладышем



    Тепловые свойства

    Значения U в приведенной выше таблице измерены при 25 o C и теплопроводности K=0,022 кВт/м o K



    Отличительные особенности Приложение
    • Отличные теплоизоляционные свойства
    • Экономичная обработка
    • Химическая и биологическая стойкость
    • Легкий и прочный
    • Быстрая и простая установка
    • Приятные эстетические черты
    • Высокая интенсивность и большая жесткость
    • Не впитывающий воду
    • Холодо- и термостойкость
    • Размерная стабильность
    • Экологичность
    • Фабрики
    • Торговые выставочные залы и офисы
    • Склады
    • Распределительные центры
    • Ангары для самолетов и закрытые спортивные сооружения
    • Рестораны и школы
    • Терминалы аэропорта
    • Музеи и театры
    • Торговые центры и супермаркеты/гипермаркеты
    • Межкомнатные перегородки

    Полиуретановая сэндвич-панель Fineagles Fineagles —

    Сэндвич-панель представляет собой конструкцию из трех слоев:

    Сэндвич-панели

    используются там, где требуется сочетание высокой жесткости конструкции и малого веса. Ниже приведен список областей применения сэндвич-панелей:

    • Холодильная камера
    • Пакетные домики
    • CA Чемберс
    • Камеры созревания
    • Морозильные камеры
    • Чистые помещения
    • Диспетчерские
    • Теплоизолированные крыши
    • Облицовка стен
    • Раздел
    • Сборные дома и навесы
    • Портативные кабины
    • Центры здоровья и школы, стадионы, склады
    • Приюты связи
    • Утепленные навесы
    • Области с отрицательными температурами

    Полиуретан Сэндвич Панель :

    Жесткий пенополиуретан является сердцевиной таких панелей.Особенностью полиуретанов является способ их производства. Как правило, при дозировании и смешивании четырех или более потоков жидких компонентов, содержащих предшественники полиуретана, на стадии обработки получают полиуретаны. Таким образом, конечный полимер с высокой молекулярной массой обычно изготавливается при производстве сэндвич-панелей, у которого есть линия по производству сэндвич-панелей из полиуретана. В производственной линии сэндвич-панелей одна секция предназначена для выполнения этого процесса и называется «Машина для вспенивания полиуретана» или «Дозирующая машина».

    Полиуретан

    используется в качестве подходящего теплоизолятора с 1950 года. Обладая очень высокими изоляционными свойствами, полиуретаны обеспечивают энергосбережение и, следовательно, связанные с этим расходы до 60%. Поскольку использование ископаемого топлива дает около 80% мирового объема углекислого газа (CO2), поэтому использование полиуретана может быть подходящим методом снижения энергопотребления и, как следствие, сокращения выбросов CO2 как одного из наиболее важных причины глобального потепления. Кроме того, полиуретановый изолятор, обладая более высокой теплоизоляционной эффективностью, считается легким и экономичным по сравнению с другими тепло- и холодоизоляторами.

    Могут возникнуть вопросы по огнестойкости; что объясняется показателем огнестойкости. Рейтинг огнестойкости означает продолжительность, в течение которой система пассивной противопожарной защиты может выдерживать стандартное испытание на огнестойкость.

    Испытания согласно DIN 4102-1, огнестойкость строительных материалов и строительных компонентов. Классификация строительных материалов согласно EN 13501-1:

    • A Класс : негорючие материалы – Испытание в соответствии с DIN EN ISO 1182 (классы негорючести)

    – Класс A1: без органического содержания,

    – Класс A2: с органическим содержанием

    • Класс B: горючие материалы (например, текстиль, мебель и другие предметы интерьера)

    – Класс B1: огнестойкий

    – Класс B2: Нормальная воспламеняемость ( самозатухающие тушение)

    – класс B3: легковоспламеняющийся (не используется в промышленных зданиях)

    В большинстве стран ПУ сэндвич-панелей должен соответствовать классу B2.Целью испытания согласно DIN 4102-1: 1998-05 раздел 6.1 является классификация строительных материалов (кроме напольных покрытий) на основе их поведения при воспламенении. Классификация пенополиуретана в сэндвич-панели из полиуретана определяется сырьем, используемым в машине для вспенивания при производстве жесткого пенополиуретана.

    Сэндвич-панель с полиуретаном обычно состоит из двух листов. Листы могут быть PPGI (предварительно окрашенное оцинкованное железо, также известное как сталь с предварительно нанесенным покрытием, сталь с рулонным покрытием, сталь с цветным покрытием, покрытая подложкой из горячего цинкования), PPGL (предварительно окрашенное железо Galvalume, покрытое горячим цинкованием). субстрат), алюминиевые листы и бумажная фольга.Листы формируются или, другими словами, рифленые в соответствии с требованиями Профилегибочная машина.

    Имеются две производственные линии по производству сэндвич-панелей из ПУ:

    Методы производства сэндвич-панелей упомянуты выше, при этом оборудование для производства сэндвич-панелей имеет существенные различия.

    На непрерывной линии по производству сэндвич-панелей из полиуретана скорость производства почти в 10 раз выше, чем на непрерывной линии по производству сэндвич-панелей из полиуретана. Кроме того, потребность в рабочей силе будет значительно снижена при использовании непрерывного оборудования для производства сэндвич-панелей из полиуретана.В непрерывной сэндвич-панели, линия сэндвич-панели из минеральной ваты также могут быть изготовлены путем расширения оборудования.

    Полиуретановые сэндвич-панели Размеры и типы:

    Существуют различные типы полиуретановых сэндвич-панелей, которые могут производиться как на непрерывной, так и на прерывистой линии сэндвич-панелей:

      • PU PELTE на 9175 COND 9171 Rooms
        Rooms
        Типичный размер бутербрионов холодной комнаты: 120, 150, 170, 200 мм

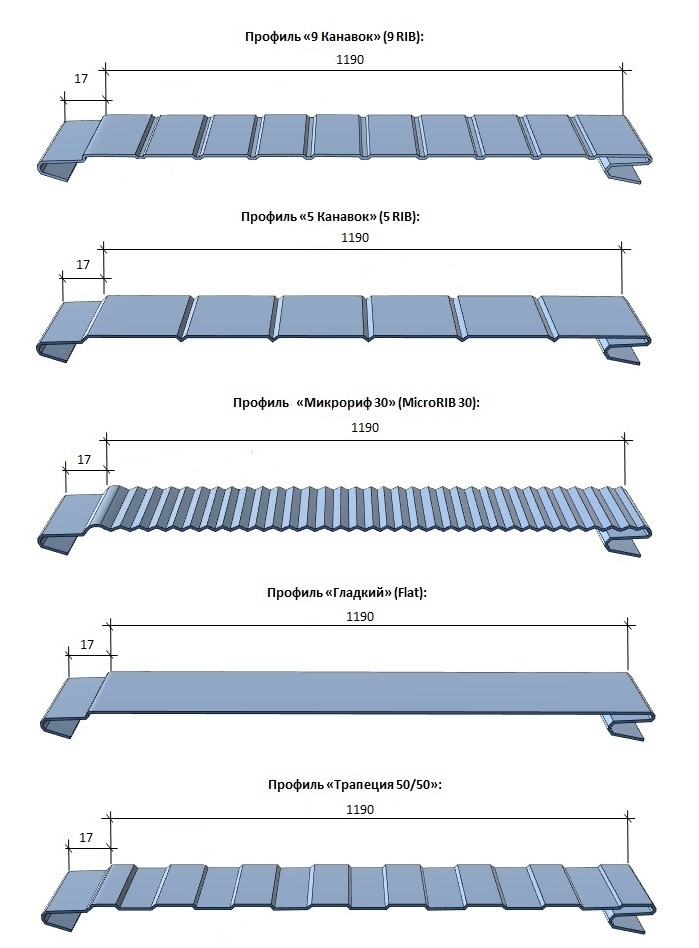

      • PU Панели
        Количество канавок можно выбрать / типичный размер панели сэндвичей крыши: 40, 50, 60, 70, 80, 90, 100, 120 мм
      • Стеновые панели из полиуретана
        Типовой размер стеновой сэндвич-панели: 40, 50, 60, 70, 80, 90, 100, 120, 150, 170, 200 мм
      • Панели Secret Fix (сэндвич-панели со скрытыми винтами, сэндвич-панели без болтов и сэндвич-панели со скрытыми соединениями)
        Типовой размер сэндвич-панелей Secret Fix: 40, 50, 60, 70, 80, 90, 100, 120, 150, 170 , 200 мм
      • Солнечные кровельные панели
        Типовой размер сэндвич-панелей для кровли: 40, 50, 60, 70, 80, 90, 100, 120 мм
      • Канальная панель
        Типовой размер воздуховодной панели Сэндвич-панель: 20, 30 мм
      • Панель
        Стандартный размер панели Сэндвич-панель: 20, 30, 40, 50, 70, 100, 120, 150, 200 мм
      вес

      и длина сэндвич-панели ПУ

      Вес сэндвич-панели определяется двумя факторами:

      1. Толщина обшивки, ранее упоминалось, что листы могут быть PPGI (предварительно окрашенное оцинкованное железо, также известное как сталь с предварительно нанесенным покрытием, сталь с рулонным покрытием, сталь с цветным покрытием, покрытая горячим цинкованием), PPGL (предварительно окрашенное железо Galvalume, покрытое горячей цинковой подложкой), алюминиевые листы и бумажная фольга.
      2. Плотность пенополиуретана, полученного с помощью дозатора или пенопласта на линии по производству сэндвич-панелей.

      Длина сэндвич-панелей, производимых непрерывным производством сэндвич-панелей, зависит от требований использования, которые могут составлять минимум от 0,5 до 22 метров. Тем не менее, сэндвич-панели, как правило, производятся менее 12 метров для облегчения транспортировки и предотвращения чрезмерно длинномерного груза.

      Сколько это стоит?

      Два основных фактора, определяющих цены на сэндвич-панели:

      • Толщина сэндвич-панели
      • Тип и толщина кожи

      Таким образом, цена сэндвич-панели будет отличаться в зависимости от спецификации и запроса.Есть, конечно, еще один фактор в ценах на сэндвич-панели; страна производства сэндвич-панелей. Сырье для сэндвич-панелей может быть доступно в некоторых странах, поэтому производитель сэндвич-панелей может легко получить доступ к сырью, и сэндвич-панели могут быть дешевле в этих странах, тогда как в некоторых странах сырье для производства сэндвич-панелей может импортироваться (сопутствующая стоимость импорта будет добавлено) и локально недоступны. В результате цена на сэндвич-панели будет выше.

      Теплоизоляция полиуретановой сэндвич-панели:

      Коэффициент теплопередачи или К-значение — это скорость передачи тепла через структуру (которая может быть из одного материала или композита), деленная на разницу температур в этой конструкции. Единицы измерения — Вт/м²К. Значение К определяется толщиной сэндвич-панели.

      В приведенной ниже таблице показан пример прибл. вес и значение K сэндвич-панели, где плотность сэндвич-панели 40 ± 2 (кг/м³) считается неизменной, а PPGI для обеих сторон пенополиуретана равен 0.5 мм.

      Толщина линии сэндвич-панелей (мм) 40 50 60 80 100 120 150 200
      Вес сэндвич-панели (кг/м2) 10,1 10,6 11 11,9 12,8 13,4 14,7 16,8
      Коэффициент теплопередачи сэндвич-панелей (Вт/м2·К) 0.52 0,43 0,35 0,27 0,21 0,18 0,14 0,11

      Сравнение сэндвич-панели толщиной 30 мм с другими материалами в эквиваленте:



      После это Список из Преимущества из Сэндвич Панели:

      6

      • Легкий (что позволяет экономить и использовать меньше материалов в зданиях и сокращать общие затраты)
      • Низкий коэффициент теплопередачи
      • Класс огнестойкости B1 и B2 Низкий
      • Стоимость установки
      • Влагоизолятор
      • Звукоизолятор
      • Соответствующие механические характеристики (против сил сдвига, растяжения и давления)
      • Низкое энергопотребление (экономическая эффективность охлаждения и обогрева)
      • Высокая устойчивость к микробному и биологическому загрязнению
      • Внешний вид продукта и различные варианты цвета

      Кровельные сэндвич-панели — Eldorado Global Service

      Кровельные сэндвич-панели

      Обратно к списку Послать запрос

      Сэндвич-панели представляют собой трехслойные блоки, состоящие из двух оцинкованных листов и наполнителей: из минеральной ваты или пенополиуретана (ПИР).

      Панели

      могут эксплуатироваться в любых климатических условиях, обладают пожаробезопасными свойствами, экологичны и долговечны (срок службы более 50 лет).



      Виды кровельных сэндвич-панелей:

      • Кровельные сэндвич-панели с традиционным теплоизоляционным материалом – минеральной ватой, используется замок с открытым креплением.
      • Панели
      • с изоляцией PIR. Не впитывает влагу и не гниет, безопасен для окружающей среды.Панели оснащены замком с замком открытого типа;



      Технические характеристики

      Основными компонентами кровельных панелей являются:

      • Наружный облицовочный слой. Изготовлен из листовой стали, оцинкован и устойчив к коррозии. На внешней подкладке предусмотрено полимерное покрытие, защищающее от механических повреждений.
      • Изоляционный слой. Его роль выполняет минеральная вата или более современный аналог – уникальный PIR-материал.
      • Внутренний подкладочный слой. Изготовлен из листов оцинкованной стали.

      Стандартная ширина кровельных сэндвич-панелей 1 м, максимальная длина 12 м, толщина может варьироваться от 50 до 220 мм. Материалы выпускаются с надежными замками, которые не дают течи даже в случае протечки уплотнителя. Невысокая цена кровельных сэндвич-панелей позволяет снизить общую стоимость строительства объекта. Компактные размеры и малый вес позволяют легко транспортировать к месту проведения работ, что также снижает общую стоимость возведения конструкций.





                                                              КРОВЕЛЬНЫЕ СЭНДВИЧ-ПАНЕЛИ ИЗ МИНЕРАЛЬНОЙ ВАТЫ



      К основным преимуществам кровельной сэндвич-панели с минеральной ватой можно отнести:

      • Простота монтажа, отсутствие сдвига теплоизоляционного слоя;
      • негорючий материал;
      • долговечность, надежность.









      Минеральная вата производится на основе горных пород базальтовой группы, с температурой плавления 1500°С, благодаря этому утеплитель минеральная вата негорюч.

      Для соответствия высоким требованиям пожарной безопасности используется минеральная вата с высокими теплоизоляционными характеристиками.









      Технические характеристики стеновых сэндвич-панелей от MW

















                                                      СЭНДВИЧ-ПАНЕЛИ СТЕННЫЕ ИЗ ПИР



      Сэндвич-панели с утеплителем из вспененного полиизоцианурата (ПИР) применяются для отделки стен, фасада и кровли при строительстве всех типов зданий и сооружений.Инновационный материал PIR экологичен, не гниет, не воздействует на грызунов и микроорганизмы, не оказывает пагубного воздействия на здоровье человека и окружающую среду.





      О материалах: PIR и PUR

      Полизоцианурат (PIR) и пенополиуретан (PUR) представляют собой неплавящиеся термоактивные пластики с ячеистой структурой, что делает материал невероятно прочным. Оба материала почти не проводят тепло, нейтральны к кислым и щелочным средам, а также работают в земле и служат защитой металла от коррозии.Полизоцианурат (PIR) и пенополиуретан (PUR) не токсичны, не подвержены разложению и гниению, не разрушаются при сезонных температурных заболеваниях, атмосферных осадках, агрессивной производственной среде, не являются пищей и средой обитания насекомых. Полизоцианурат имеет более высокие показатели пожарной безопасности, что расширяет область применения этого материала.

      Этот вид продукции более устойчив к огню, чем изделия из пенополиуретана и минеральной ваты. Это особенно важно, если данные материалы используются при строительстве автомобильных заправок, складов, ангаров и подобных объектов.









      Технические характеристики стеновых сэндвич-панелей из ПИР

















      Кровельные панели SIP

      | Структурная теплоизоляционная панель

      Структурные изолированные панели Thermocore представляют собой высококачественные пенопластовые панели, подходящие для наружных стен и крыш в жилых и коммерческих помещениях.Этот цельный продукт, предназначенный для ограждения деревянных каркасных конструкций, бревенчатых конструкций и обычных зданий, является полностью конструкционным и может заменить обычный каркас в большинстве случаев применения. Поскольку панели Thermocore изготавливаются по индивидуальному заказу, они обеспечивают широкую свободу дизайна.

      Базовая композиция

      Каждая панель состоит из полиуретановой изоляционной сердцевины с внутренней и внешней обшивкой из ориентированно-стружечной плиты. Панели изготавливаются точно на заказ по чертежам с помощью процесса впрыска пены, при котором полиуретан приклеивается непосредственно к коже.Они включают в себя предварительно установленные уголки, дверные упоры, оконные упоры, подложку и коробки для электрических кабелепроводов. Предварительно спроектированные карманы коллектора и балки отлиты в панели.

      Физические свойства

      Общая толщина: 6-7/16″, 8-1/4″ (+/- 3/8″)

      Внутренняя/внешняя обшивка: 7/16″ ориентированно-стружечная плита. Все OSB предназначены для наружных работ и имеют рейтинг APA/Teco для использования в конструкциях

      .
      Изолирующий сердечник

      Плотность 2,2 фунта, класс 1, пена с закрытыми порами.Не содержит формальдегида и фреонов. Между обшивками вводится самоклеящаяся пенополиуретановая пена, обеспечивающая прочное, превосходное сцепление и структурную целостность. Пена обладает следующими свойствами:

      Кровельная панель Thermocore R-40 6-½”

      Кровельная панель Thermocore R-50 8 ¼”

      На панели

      Thermocore распространяется ограниченная пожизненная гарантия от расслоения.

      Пожарная безопасность
      • Огнестойкость пены: Класс I
      • Распространение пламени: 20 (ASTM E-84)
      • Дымообразование: 300 (ASTM E-84)
      • Структурная целостность: Пенополиуретан представляет собой термореактивный пластик, который не плавится и сохраняет структурную целостность до тех пор, пока не будет израсходован.

      Панель Премиум для любого строительного объекта

      Панель Премиум для любого строительного объекта — Falk Panelо наспродуктыресурсыконтактыкарьера frontier, а FALK Panel производит лучшее из доступного.Наша современная линия по производству панелей способна производить панели длиной до 82 футов. Наши стеновые панели со скрытым креплением просто ошеломляют. Благодаря широкому выбору со вкусом подобранных цветов с отделкой Colorcoat HPS200 Ultra или 70% Fluropon PVDF наши панели быстро монтируются и придают вашему зданию индивидуальный вид, не имеющий себе равных с обычными строительными системами. Завершите свой проект кровельной системой FALK с утепленными металлическими панелями либо со стоячим фальцем, либо с приподнятым ребром. FALK Panel производит несколько толщин стеновых панелей холодильных камер до 8 дюймов.Мы также можем помочь с крепежом, отделкой, инструментами и советом. FALK Panel превосходно поддерживает вашу конкурентоспособность.

      FALK HFW-40 Скрытая фиксированная стеновая панель

      FALK HFW-40 изолированные металлические панели со скрытым креплением.

      купить сейчас

      НАША ПРОДУКЦИЯ

      Используя запатентованную систему вспенивания DOW 1201/PIR, FALK Panel поддерживает самые высокие стандарты качества в Северной Америке. Для внешней защиты от атмосферных воздействий мы предлагаем два варианта: Colorcoat HPS200 Ultra на стали Tata с покрытием Galvalloy из Англии или американской стали, покрытой AZ-50 Galvalum или G-90, оцинкованной и окрашенной Fluropon 70% PVDF от Sherwin-Williams.Мы используем погодные листы калибра 24 (0,0230 мин) и подкладочные листы калибра 26 (0,0197).

      Стеновые панели

      FALK Стеновые панели со скрытым креплением доступны в широком ассортименте цветов, толщины и профилей, включая тиснение. Выберите либо Colorcoat HPS200 Ultra, либо 70% Fluropon PVDF.

      Купить сейчас

      Кровельные панели

      Кровельные панели FALK надежно защитят ваш проект. Мы предлагаем как приподнятую резинку, так и стоячий шов. Оба доступны в нескольких толщинах и цветах.FALK может скатывать кровельные панели длиной до 82 футов.

      Купить сейчас

      Панели для холодильных камер

      Внутренние стеновые панели для холодильных камер FALK предназначены для простой и быстрой установки и имеют гладкий чистый вид. Доступен во многих профилях, включая тиснение. FALK производит панели для холодильных камер толщиной до 8 дюймов.

      Купить сейчас

      О НАС

      Расположенный в Западном Мичигане, мы гордимся тем, что располагаем самым технически совершенным предприятием по производству панелей в Северной Америке.Наши талантливые и преданные своему делу сотрудники имеют большой опыт работы с металлическими кровельными и сайдинговыми системами. Мы преуспеваем в предоставлении рынку изолированных металлических панелей (IMP) исключительной ценности, мастерства и гибкости. Мы неустанно работаем над тем, чтобы наши панели выдержали испытание временем и превзошли ожидания наших клиентов. Образцовое обслуживание клиентов отличает FALK Panel.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
