описание стропильной системы (стропил), плоская кровля и двускатная, другие варианты и их устройство. Как сделать своими руками?

Крыша каркасного дома отличается довольно простой конструкцией, поэтому процесс строительства занимает минимум времени и сил. Для того чтобы создать подобную крышу, необходимо внимательно изучить советы специалистов, возможные чертежи, правильно подобрать оптимальный материал, грамотно смонтировать все детали конструкции и надежно её закрепить.

Обзор видов

Сегодня в процессе строительства дома можно выбирать различные виды кровли, которые отличаются своими функциональными возможностями, надежностью и другими параметрами.

Плоские

Крыша плоского типа является одной из наиболее популярных и востребованных при строительстве одноэтажных домов. Именно данному виду покрытия очень часто отдают предпочтение частные застройщики. Важное преимущество подобной крыши заключается в легкости монтажа, который можно провести в рекордно короткие сроки. Основной недостаток плоской крыши заключается в том, что она нуждается в регулярном уходе. Даже наличие незначительного уклона может стать причиной застаивания воды на поверхности, что особенно негативно может сказаться на состоянии дома в зимнее время года. Именно поэтому пристальное внимание необходимо уделять очистке поверхности покрытия, чтобы не допустить попадания влаги в дом.

Кроме того, наличие плоской крыши полностью исключает возможность создания жилого помещения на чердаке. Плоская крыша станет отличным выбором в тех случаях, когда бюджет на строительство сильно ограничен, поэтому необходимо сэкономить средства на строительных материалах.

С одним или несколькими скатами

Односкатные и двускатные крыши отличаются небольшим уклоном, что в значительной степени упрощает процесс эксплуатации. Подобные крыши каркасного дома пользуются огромной популярностью благодаря целому ряду достоинств, среди которых можно выделить следующие:

  • возможность создать дополнительную жилую площадь благодаря наличию свободного пространства;

  • наличие небольшого уклона

    , который обеспечивает беспроблемное стекание воды;

  • отсутствие снежных масс в зимнее время года, что дает возможность существенно снизить нагрузку на кровлю и не допустить протечек.

Мансардные

Мансардные крыши могут быть вальмовыми и полувальмовыми

. Они уже давно зарекомендовали себя в качестве одних из оптимальных в процессе возведения коттеджа. Основное преимущество использования крыши мансардного типа заключается в том, что можно образовать дополнительное пространство под ней (под жилую площадь). Кроме того, существует возможность монтажа окошек, что обеспечивает более высокий уровень комфорта при проживании на чердаке. Мансардные крыши отличаются уникальным внешним видом, что положительно сказывается на привлекательности и оригинальности дома.

Подобная кровля может похвастаться небольшим уклоном, что существенно уменьшает снеговую нагрузку на строение.

Основной недостаток мансардной крыши заключается в том, что её создание требует больших материальных средств и организацию дополнительной отопительной системы. Кроме того, необходимо позаботиться о наличии достаточной циркуляции воздуха, в противном случае стропильная система может разрушиться. Несмотря на эти недостатки, мансардная крыша продолжает оставаться популярной в процессе строительства загородных коттеджей.

Многощипцовые

Данная конструкция не слишком востребована. Особенность подобной крыши заключается в том, что здесь присутствует множество скатов, благодаря чему поверхность способна справляться с колоссальными нагрузками. Обычно многощипцовые крыши используются в процессе создания домов со сложной планировкой. Основные преимущества подобной кровли заключаются в уникальном внешнем виде и способности противостоять огромным нагрузкам.

Создание многощипцовой крыши требует крупных финансовых вливаний, использования огромного количества материалов и характеризуется сложностью установки, из-за чего придется привлекать дополнительных специалистов.

Конические

Коническая крыша обычно выбирается для домов круглой формы, поэтому

в нашей стране увидеть такие конструкции практически невозможно. Особенности крыши заключаются в уникальном внешнем виде и легкости ухода. Что касается недостатков, то подобная конструкция характеризуется сложным монтажом и требует проведения тяжелых расчётов. Данную крышу очень часто используют в процессе создания оригинальных домов, которые отличаются своим дизайнерским решением и уникальной формой.

Материалы

Выбору сырья необходимо уделить пристальное внимание, так как именно от него зависят надежность кровли и её долговечность. В процессе подбора оптимального укрывного материала необходимо учитывать множество факторов, однако основным критерием является угол уклона крыши. Именно от этого зависит, как долго сможет служить кровля, насколько долго она сохранит свои характеристики и будет ли безопасной в процессе эксплуатации.

Если угол наклона крыши составляет более 10 градусов, то лучше всего использовать профнастил, который уже доказал свою эффективность, надёжность, но при этом может похвастаться и доступной стоимостью.

При уклоне от 12 до 60 градусов идеальным решением станет укладка шифера, черепицы или же металлочерепицы. Специалисты отмечают, что оптимальным уклоном на сегодняшний день является 30–45 градусов.

Подобный уклон в значительной степени увеличивает долговечность крыши, уменьшает нагрузку на её каркас, в результате чего данная кровля будет максимально безопасной и привлекательной с эстетической точки зрения.

В процессе выбора оптимального материала для кровли необходимо принимать во внимание следующие рекомендации:

  • материал в полной степени должен соответствовать виду кровли, иначе он не сможет справляться с нагрузками и в ближайшем будущем придёт в негодность;

  • материал должен подбираться таким образом, чтобы срок его службы и долговечность самой стропильной системы совпадали;

  • во время выбора материала необходимо принимать во внимание не только его привлекательность, но и технические характеристики, способность справляться с климатическими особенностями региона и финансовые возможности владельца.

Несмотря на огромный выбор материалов, которые можно найти на рынке, наибольшей популярностью сегодня пользуются гибкая черепица и металлочерепица. Столь высокая востребованность обусловлена их небольшой массой, стойкостью к воздействию внешних факторов, простотой укладки и долговечностью. При грамотном монтаже такая кровля сможет прослужить десятки лет, обеспечивая высокую степень безопасности жилья от внешних факторов.

Подготовительные работы

Крыша каркасного дома хороша тем, что её можно возводить своими руками. Разумеется, довольно сложные проекты в одиночку сделать не получится, однако можно обойтись помощью родственников и не привлекать дополнительных специалистов. Для того чтобы процесс установки кровли прошёл максимально качественно и быстро, необходимо пристальное внимание уделить подготовительным работам. Во время проектирования дома крайне важно продумать форму, которой будет обладать крыша и уклоны, необходимые для скатов.

Кроме того, лучше всего заранее определиться, каким именно кровельным материалом будет пользоваться мастер при создании крыши, так как именно от этого зависит устройство стропильной системы в будущем. Чтобы обеспечить максимальную безопасность, необходимо во время разработки проекта продумать расстояние между стропилами и их сечением, а также уделить пристальное внимание шагу обрешётки. На последнем этапе уже подготавливаются материалы для проведения утеплительных работ, а также организации паро- и гидроизоляции.

Как сделать своими руками?

Создать крышу для каркасного дома своими руками не так уж сложно при грамотном подходе. В процессе проведения работ обязательно необходимо учитывать устройство стропильной системы, следить за схемой расположения элементов и применять исключительно качественные материалы.

Стропильная система

Для того чтобы все работы прошли на высоком уровне, необходимо грамотно рассчитать стропильную систему. Прочность конечной конструкции зависит от целого ряда параметров, среди которых: угол наклона ската, климатические условия региона, масса материала, её длина и другие показатели, которые необходимо учитывать при создании стропильной системы.

Для обеспечения максимальной долговечности крыши каркасного дома лучше всего использовать брус, сечение которого составляет не менее 150 мм.

Перед началом работ необходимо будет приготовить шаблоны, после чего уже можно соединять между собой несколько пар стропил. Закрепления необходимо проводить с каждой стороны, чтобы добиться максимальной прочности и надежности. При необходимости провести стыковку можно использовать толстые болты. Данный вариант характеризуется своей безопасностью, особенно если проводить сравнение с гвоздями. Размер и шаг обрешётки можно рассчитать своими силами, используя для этого строительные калькуляторы. При этом обязательно необходимо принимать во внимание уклон определенного материала.

Укладка кровли

Укладка кровельного материала является одним из наиболее важных этапов создания крыши каркасного дома. Прежде всего необходимо будет смонтировать карнизную планку, для чего можно использовать обычные саморезы. Только после этого можно поднимать на крышу металлочерепицу. Если одного листа для покрытия крыши не хватает, то можно наращивать длину. Идеальным решением является наращивание внахлёст. Укладка кровельного материала по данной технологии позволят получить на выходе надежную и качественную крышу, которая прослужит долгие годы и сможет обеспечить надежную защиту жилья от воздействия внешних факторов.

Для обеспечения сохранности тепла в чердачном пространстве и во всём доме нужно будет провести утеплительные работы. Вначале укладывается слой пароизоляционного материала, который призван защитить утеплитель от паров тёплого воздуха.

Крепление можно проводить по внутренней стороне стропил, используя обычный степлер.

Для того чтобы не допустить попадания атмосферных осадков на утеплитель, необходимо продумать размещение слоя гидроизоляционного материала. Оптимальным сырьем на сегодняшний день является диффузионная мембрана, которая способна создать непреодолимый барьер между утеплителем и кровлей и обеспечить надежную защиту от воздействия влаги.

Таким образом, при устройстве крыши каркасного дома в обязательном порядке нужно принимать во внимание особенности строительной системы, климатические условия и другие факторы.

Монтаж стропильной системы каркасного дома смотрите в следующем видео.

изготовление и устройство / каркасный дом своими руками

Главная Библиотека Метод и способ изготовления наслонных и обычных классических стропил.

Публикация.: 26 декабря 2015 года.

Основные правила для возведения вальмовых или двускатных крыш, во всех случаях монтажа, неизменны. К данным правилам относят: обязательно прямоугольность ската двускатных крыш, а скаты вальмовой крыши должны иметь форму правильной трапеции или же равнобедренного треугольника. Данное требование к правильным формам вызвано: прямоугольным кроем штучных элементов кровельного материала. При облицовке кровельным настилом, поверхности неправильной формы, например, при разных высотах периметра стен или же при трапециевидных и ромбовидных очертаниях с разной высотой уложенного прогона, получим незашитый клин (ендову) кровли.

Перекрыть полученное пространство можно лишь методом подгонки и раскроем кровельных элементов. Процесс подгонки не только понижает скорость монтажа перекрытия, но и влечет за собой дополнительный расход комплектующих и покрытия. К тому же, повышается вероятность протечки кровли по причине повышенной численности стыков и перехлёстов, и может портить вид крыши и самого строения. В некоторых случаях может быть вообще невозможно сделать примыкание ввиду разных углов стыков в трёх плоскостях, что приведёт к невозможности стыковки и дефекту крыши, как обычно в самом неудачном месте.

Не будем детально рассматривать процесс обустройства равнобедренных скатов, так как во всех наших проектах мы ещё на этапе проектирования уже сделали их равнобедренными. Но если вы решили сделать крышу самостоятельно, к примеру, при пристрое к существующему дому, или переделать крышу бани, сделать сарай, беседку, то постараемся в некотором роде расписать последовательность изготовления стропильной системы, в частности, наслонных и обычных классических стропил.

Наслонные и обычные классические стропила

Опирание стропил снизу в 99% случаев происходит на мауэрлат, а вверху на опорный/подстропильный брус и/или на прогоны. На картинках ниже наглядно показано, как быстро и просто изготовить стропила используя подручные материалы, в частности обрезки доски или бруса и ножовку или бензопилу.


a. Стропило с опорой на мауэрлат и прогон

b. Балка с упором в мауэрлат и врубкой в прогон

c. Нога с подвижной опорой на мауэрлат и горизонтальной врубкой в прогон

d. Стропильная нога на шарнирно-неподвижных опорах

e. Установка стропила без кобылок

f. Нога на шарнирно-подвижных опорах со связкой верха коньковым узлом

Выше мы рассмотрели классические стропила, при устройстве четырёхскатной вальмовой кровли, стропило изготовить намного сложнее, так как приходится их запиливать в трёх плоскостях, что требует некоторой сноровки, опыта и профессионализма, поэтому мы стараемся не делать такие крыши или расписываем в проекте каждую стропилину, место её установки, все размеры её запилов и способ изготовления.

Конструкция вальмовой крыши

Вальмовая крыша или в простонародье четырёхскатная крыша. Как уже писалось выше, при устройстве вальмовой кровли с чистого листа, или при строительстве без проекта по месту, к примеру беседки, с данной кровлей, необходимо обязательно сделать крышу с прямоугольными скатами. Для этих целей необходимо установить коньковый брус, точно по центру будущей крыши, далее сделать 4 одинаковых угловых стропила, с опорой на коньковый брус. Если всё это вы сделаете ровно и одинаково, то после не возникнет не каких проблем с устройством накосных стропил, обрешётки крыши и укладки декоративного покрытия. Крышу удастся сделать быстро, ровно, красиво и недорого.


Название элементов стропильной системы

При строительстве крыши желательно знать наименование основных элементов стропильной системы. Хотя бы для того чтобы можно было объяснить напарнику, что вы делаете, или что надо принести или подать при совместной работе. Если со стропилами всё более-менее понятно, то мауэрлат уже у многих вызывает вопрос — что это и где это? А ещё есть: лежень, затяжка, подкосы, прогоны и т.д. Что и где ставится и как называется вы можете посмотреть на картинках ниже.

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

Расчёт двухскатной крыши каркасного дома 9 на 17

Так как дом каркасный есть одно ограничение — распор на стены передовать не желательно!

Просмотрел фильм известного американского каркасостроителя larry Hon и пришел предварительно вот к такому варианту:


20 фев 2014, 19:20: Doctor Lom

Судя по плану, длина стропильных ног будет более 5 метров. Не знаю вашей снеговой нагрузки, но большая вероятность того, что вам понадобятся подкосы для обеспечения несущей способности стропил, впрочем это нужно считать.


20 фев 2014, 21:20: Doropu

Забыл написать снег 180 кг/м2, ветер 42 кг/м2. Местность лес.

Вот что приходит на ум: «Нелёгкая это работа — тащить из болота …»

Первый вопрос который встаёт при расчёте стропильной системы — какую систему выбрать:

Наслонные системы могут быть распорные и безраспорные! Всё зависит от узлов опирания и сочленения стропильных ног — будут ли стропила распирать стены или нет.

Внимательно изучив статью и книгу Савельева А.А. «Конструкции крыш» пришёл к выводу что мне больше подходит вариант — висячие стропила (рис.227.1.3). Как написано в статье такую систему более правильно рассматривать как трехшарнирную арку с затяжкой —

или как жесткую раму с двумя опорами, если затяжка крепится достаточно близко к коньку

Пока больше склоняюсь к висячим стропилам! И вот почему:

1) Совмещение балок чердачного перекрытия и стропильной системы. Что упрощает и сокращает количество операций и времени на устройство крыши.

2) Полное снятие горизонтальных нагрузок на наружные стены по средствам устройства затяжек. Поскольку стены в моём случае каркасные то они отлично работают на восприятие вертикальной нагрузки, но к сожалению весьма не устойчивы из плоскости стены. Поэтому передача горизонтальной составляющей нагрузки от крыши крайне не желательно.

3) Простейшая геометрически неизменяемая система не требующая дополнительных элементов.

Мои вопросы:

Прошу помощи с принятием решения по выбору системы?

1) Если наслонные — то какие должны быть узлы опирания? И какие необходимы мероприятия для обеспечения устойчивости в плоскости стропил при действии неравномерной нагрузки и ветра?

2) Если учесть все вышеперечисленные плюсы и принять висячие то можно ли применить приведённые ниже узлы и приступать к расчёту? (Как в статье расчёт треугольной арки с затяжкой на опорах. Расчёт конечно посложней чем для наслонных…)

3) Узел опирания стропил на балку и верхнюю доску обвязки, крепится гвоздями и дополнительно раскрепляется из плоскости распоркой.

4) Коньковый узел

Не имеет прогона, но есть коньковая доска 50х200 для придания всей стропильной системы устойчивости из плоскости стропил, а так же я думаю что это значительно облегчет выполнения работ.

5) Стойки под коньковую доску — ставятся чисто конструктивно? Для удобства выполнения работ? Или их тоже необходимо расчитать?

Интересные указание даёт и СП 31-105-2002 раздел 8 Крыша.

«Сечения, пролёты и шаги элементов несущего каркаса крыши должны рассчитываться по СНиП II-25»

Но далее идут рекомендации по устройству крыш с уклоном 1 к 3 и более

и с уклоном менее 1 к 3

(Больше рисунков вставлять нельзя)

Ну вот это немного проясняет ситуацию…

Одним словом вот! Вразумите??? А то информация взрывает мозг 😀

Кстати я собираюсь делать крышу с уклоном 1 к 2 (высота 2 м, а пролёт 4,12м)

Есть ещё мысли и вопросы . ..


20 фев 2014, 22:18: Doropu

Извиняюсь что много и часто пишу. Но накопилось, а обсудить и поделится было не с кем. Да и если честно время сильно поджимает. Ну продолжу вопрошать:

Второй блок вопросов связан с большой комнатой в середине дома.

1) Положить ригель длиной 4,5 м поперёк комнаты (по расчёту получается 150х200, по середине комнаты-под коньковой доской) и на него с двух сторон опереть балки чердачного перекрытия

В этом случае мы имеем теже самые висячие стропила и затяжки из балок чердачного перекрытия скреплённые между собой ригелем. Но встаёт вопрос в расчёте этих металичческих опор на срез и на выдёргивание на действие поперечных и продольных сил.

2) Либо можем отказатся от ригеля и положить балки перекрытия 50х200 поперёк комнаты ( пролёт тот же самый 4,5 м) с тем же самым шагом 600 мм. Перекрытие получается что надо! Но стропила получаются без затяжки??! Тогда может сделать затяжки из проволоки или полосы?

И последний на сегодня :

Как быть с двумя спальнями и верандочкой в правой части домика? Как их перекрыть и какие сделать стропила?

3) Думаю сделать составные неразрезные балки чердачного перекрытия (3,15+3,15+2) расположенные поперёк здания, которые также будут являться и затяжками для треугольной арки.

Если балки не будут проходить то можно сделать как в середине здания — ригель и балки соединить через металлические опоры. И точно такие же висячие стропила как во всём доме.

4) Либо делать наслонные стропила с подкосами как в соседней теме со смещённой внутренней стеной.

Ну вот пока всё! Прошу дать оценку моих рассуждений и по возможности ответить на мои вопросы.


20 фев 2014, 23:51: Doctor Lom

1. Если вам больше подходят висячие стропила, то опирание на стены (на мауэрлат) будет скользящее (вариант 2 на приведенном вами первом рисунке). При этом никаких дополнительных мероприятий по обеспечению геометрической неизменяемости системы не требуется, достаточно закрепить стропильные ноги от срыва ветром. Для этого обычно концы стропильных ног обвязываются проволокой и проволока крепится к стене. При этом если не будет стоек, стропила по одной из стен крепятся к мауэрлату.

2. Да, можно.

3. Рисунок 3 вам не совсем подходит. Для обеспечения геометрической неизменяемости из плоскости стропил (в плоскости, перпендикулярной плоскости стропил) достаточно в одном из пролетов сделать раскосы.

4. Коньковый узел может выполняться так, как показано на фотографии 4, если не будет стоек.

5. Если вы будете использовать стойки, то их также следует рассчитывать, но в этом случае у вас уже будет не арка с затяжкой, а наклонные балки, при этом затяжка будет воспринимать горизонтальные нагрузки.

Рекомендации СП 31-105-2002 вполне логичны и относятся к устройству висячих стропил, так как при уклоне 1:3 устройство подкосов неэффективно. Да и устраиваются такие кровли обычно на небольших пролетах. У вас достаточно большой пролет (около 9 м, если обходиться без стоек), к тому же другой уклон кровли. Поэтому стойки вам, думаю, понадобятся.

По второй части отвечу отдельно.


21 фев 2014, 00:44: Doctor Lom

По второму блоку.

У вас достаточно сложный в плане дом (два изменения ширине по длине), при этом не понятно, будет ли кровля прямоугольной или будет повторять план дома на первом участке. В любом случае вам потребуется рассчитывать 3 варианта. При этом высота стены на участках с разной шириной будет разной, поэтому вариант с затяжками — балками перекрытия отпадает, если кровля будет без изменения уклона в месте изменения ширины стены.

1. По перекрытию большой комнаты — одной балки 150х200 мм для восприятия нагрузки от балок перекрытия от от крыши, если будут использоваться стойки, может не хватить.

Металлические опоры (рис. 1) вам скорее всего не подойдут, на вид хлипковаты и самое главное, не рассчитаны на восприятие горизонтальных нагрузок и потому не обеспечивают выполнение функции затяжки. Впрочем, я могу ошибаться, их действительно нужно рассчитывать.

2. Если сделать перекрытие по второму варианту, то вы можете сделать затяжки отдельно. Металлические затяжки (как правило круглого сечения) возможны, однако узел сопряжения древесины с металлом нуждается в дополнительных расчетах. Но как я уже говорил, без стоек вы скорее всего не обойдетесь.

3. Неразрезную балку сделать можно, однако нагрузка на консоль (2 м) будет немалая с учетом нагрузки от кровли.

4. Думаю, этот вариант вам и придется частично принять.


21 фев 2014, 06:35: Doropu

Док Лом! (Можно я буду вас так называть? Я сразу вспоминаю фильм назад в будущее:)

Извиняюсь если шутка не удачная! (Просто очень люблю этот фильм) Но в любом случае большое спасибо за ответы и скорость!

Теперь с ответами:

1) Вы рекомендуете закрепить стропила от срыва ветром проволокой?! Но как мне эту проволоку закрепить к моим деревянным стойкам? (У меня же не кирпичная стена, где можно былобы заложить проволоку в кладку) Я так понимаю что вес кровли и перекрытия должен противодействовать силе ветра? Хотя может я не дооцениваю ветер? Может тогда прибить к торцу стропил ( скажем через одну = 1,2м) металлические пластины или уголки?

2) про расчет треугольной арки с затяжкой понял что надо считать! Сегодня займусь! (Надеюсь к вечнру выложу результат. В понедельник собираюсь закупить стропила и в монтаж)

3) про связи из плоскости арки я понял и собирался их сделать! Они кстати есть в посте 1 рис 2

У Ларри в фильме на это обращено внимание:

4) и 5) про коньковый узел и стойки?! Коньковый узел прильщает своей простотой! (Ни каких врубок, ни каких дополнительных болтов или пластин). Про стойки?! Нда…! А как их узнать надо или нет???

Думаю поступить так: конструктивно без стоек вдвоем проблемотично собирать стропилку. Поэтому ставлю стойки скажем с шагом 3 метра 50х150. (В середине здания такой возможности не будет, пролёт 4,5 м)

Далее при расчёте треугольной арки их не учитываю. Если гдето будет чего то не хватать то … А что то??? Тогда придётся либо менять сечения либо менять расчётную схему чего делать не хочется. Я прав?

Или стойки можно ввести в расчёт треугольной арки ??? Нее подумал помоему нет?!

Получается что при пока что выбранной мной расчётной схеме стойки выполняют только монтажную роль, ну и там в каком то экстренном случае как то смогут помочь?! (Чёрная дыра какая то. .., ну или у меня белое пятно 🙂

Всё же мне не понятно как выйти на принятие решения по расчётной схеме и необходимости или нет стоек? Подскажите, надоумьте?


21 фев 2014, 07:23: Doropu

Да я немного сумбурно всё излагаю… Уф! Накопилось уйма всего! Вот и тороплюсь скорее!

Вот фото моего каркаса

По поводу сложной конфигурации крыши — НЕТ! Крыша в плане простая — прямоугольной формы по внешним габаритам 9 на 17м эти выступы стен это веранды, перекрываемые той же крышей. Стропила над верандами опираются на балку 100х150 уложенную на столбы 150х150, на самом первом плане столбы и балки ещё не были нарисованы. Сами стены из доски 50х150.

Вообще прототипом для моего домика является вот эта изба:

Конечно для упрощения себе жизни хочется запроектировать и построить одну не сложную но надёжную стропильную систему! Поэтому ведя разговор о разных системах в разных помнщениях я надеюсь этого избежать надеясь на ваш и свой ум и инженерную смекалку!

Думаю мои дополнительные сведения внесли ясность в некоторые вопросы.

Чуть позже сегодня напишу свои соображения на ваш второй блок ответов!

Ещё раз огромное спасибо за сотрудничество и помощь.

Дальше

Крыша каркасного дома своими руками

—>

Запись от Сентябрь 19th, 2011

Ну продолжаем отчёт о строительстве каркасного дома своими руками. Каркас стен поставили, теперь приступаем к крыше. Крышу я, сознаюсь, делал немного второпях. Отпуск кончался, скоро на работу, да и нужно было успеть закрыть дом до зимы, а на дворе стоял октябрь. К тому же уехал мой главный помощник — отец… поэтому крышу пришлось делать одному. Поэтому допустил несколько ошибок (опишу).
И так приступая к строительству крыши, мы имеем каркасный кубик (платформа, стены и верхняя обвязка с теми же самыми лагами, что и платформа).


Для начала необходимо всю верхнюю обвязку — там, где будем ходить выложить дорожки досками, причем ОБЯЗАТЕЛЬНО доску по концам крепим саморезами, т.к. рано или поздно наступишь на конец доски, либо просто споткнешься. Никаких «живых досок», ибо — уже высота, и падать будет больно. Конструкцию из двух стропил, скрепленную поперечиной мы называли «буква А» за очевидное сходство. Т.к. я готовился ставить крышу в одиночку, и у меня не было опыта, я думал, что в одиночку первую букву «А» не подниму, поэтому мне пришло в голову нестандартное решение.
К изготовлению стропилин, мы решили подойти, как истинные программисты. Верхняя обвязка была тщательно обмерена, всё рассчитано на бумажке. Мы сделали одну «Стропилину-шаблон», спил, где у конька она сходится с другой стропилиной – тщательно «выведен» шлиф-машинкой. По ней были напилены все остальные стропила. Старательность на этапе расчета и подготовки себя оправдала при монтаже – всё встало чётко на свои места, без каких-либо «доделок»
Я решил сделать два сегмента по отдельности, поднять и закрепить их на подпорках (мальчиках), и соединить воедино. Я аккуратно выложил 3 стропилины, тщательно всё вымерял и разметил, скрепил их обрешеткой и опасаясь перекоса скрепил их укосинами… получилась часть одного ската крыши. Поверх него я так-же собрал противоположную часть ската.
Идея была проста — поднять сегмент одной половины крыши, поставить на подпорке, поднять второй и соединить их поперечной балкой.

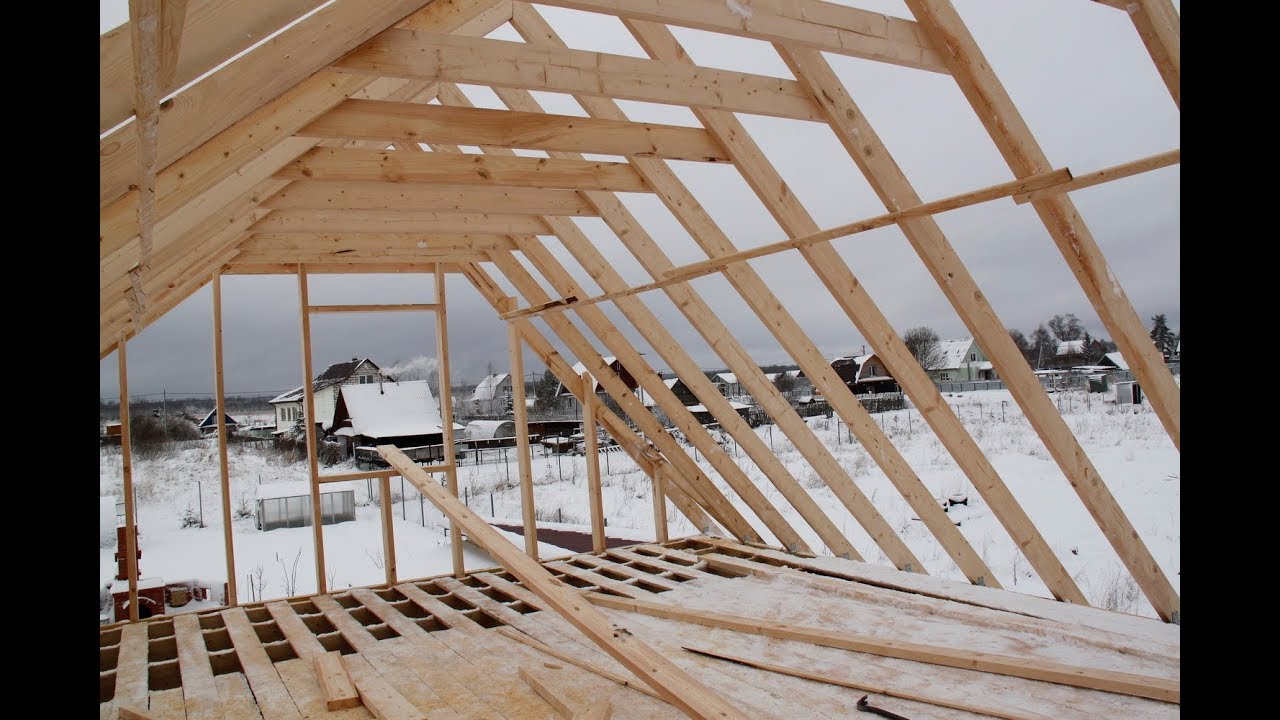

Установка стропил для крыши каркасного дома:

Я уже описывал, что достать сухой брус у нас не получилось, с толстой доской та же беда. Поэтому стропила мы делали из обычной сухой доски 15 на 5. Расстояния между стропилами я делал 1 метр. т.к. лаги шли тоже с расстоянием 1 метр, и собранные сегменты было очень удобно ставить — просто вплотную к лагам.
По времени я явно не успевал закончить до конца отпуска, и пришлось нанять одного рабочего.
Сразу скажу — после описания моей идеи, как надо начинать крышу его лицо стоило видеть… но… из уважения к работодателю он решил пойти у меня на поводу и поставить эту конструкцию.
Каково же было его удивление, когда мы, подняв оба сегмента, убрав зазоры и скрепив их «косынками» (металлическая полоса с отверстиями под саморезы) всё встало на свои места и всё сошлось до миллиметра!

Ну а дальше всё стало традиционнее и намного проще. Мы собрали на земле все буквы «А», и втаскивая их по одной крепили обрешеткой к уже установленным.
Выравниваем букву «А» на крыше, что-бы запилы на концах были ровно над внешним краем обвязки. При подъёме буква «А» упиралась в уже закрепленные лаги, и запилами становилась на обвязку. К стропилине, изнутри, на один саморез крепится доска, буква «А» выравнивается по вертикале, и закрепляется к уже установленному сегменту крыши. Далее – по концам (где запилы) стропилины временно крепятся к лагам саморезом. Далее, контролируя вертикальность, и вымеряя одинаковое расстояние между стропилиной и уже собранным сегментом крыши выравниваем букву «А».
Тоже самое делаем со второй стороной. Снова проводим замеры. Если всё хорошо – начинаем крепить наружную обрешетку, окончательно закрепляя сегмент. После чего гвоздём – двухсоткой прибиваем стропило к верхней обвязке, жестко закрепляя тем самым конец стропилины

Вторая часть моего отчёта по строительству крыши каркасного дома своими руками

You can skip to the end and leave a response. Pinging is currently not allowed.

разметка и монтаж стропильной системы в СПб

После возведения фундамента и стен каркасного дома, владельца ждет завершающий этап, а именно обустройство кровли. Этот этап строительства является одним из сложнейших, поскольку требует точных инженерных расчетов. Нам понадобиться выполнить профессиональную разметку, обозначить плоскости, выставить стропильную систему и другие мелкие, но не менее важные детали. Для начала, необходимо взять строительный шнур и рулетку. После этого можно отправляться на крышу, где наша работа начнется с нахождения ключевых точек. Я искал осевые линии на перекрытии традиционным методом – «проб и ошибок».


Проект кровли оказался достаточно сложным. По этой причине мне пришлось поставить несколько экспериментов. Чтобы понять, в каком векторе двигаться дальше, потребовалось установить ряд стропильных ферм. Только после выполнения этой процедуры у меня появились определенные наброски того, какой будет будущая крыша. Хочу отметить еще раз: стропильная система – это верхняя основа каркасного дома, правильный монтаж которой позволит избежать целого ряда проблем. В первую очередь речь идет о целостности конструкции, а также жесткости крыши.

Монтаж стропил: выполняем всю работу собственноручно

Достаточно иметь навыки работы со строительным инструментом, чтобы справиться с монтажом стропил. Поэтому каждый мужчина сможет выполнить эту работу самостоятельно. Те стропила, которые установлены вблизи вентиляционных систем, дымохода и труб, следует размещать к последним не ближе, чем 5 см. Обратите внимание, что свесы стропил лучше оставить с небольшим запасом. Впоследствии их можно будет обрезать на необходимую длину.

Важный нюанс: в тех случаях, когда длина балки варьируется в пределах 3-6 м, а между опорными точками расстояние превышает три метра, то понадобится дополнительная опора. Рекомендую поделить длину балки на два. В результате, получим место, в котором необходимо монтировать опору. Если же длина балки превышает 6 метров, то следует установить две подпорки на равноудаленном расстоянии. Для этого используем упорные стойки.


Подпорки играют огромную роль: с их помощью устраняется вероятность прогиба. То есть, стропила и балки будут выставлены на одном уровне, формируя прочную конструкцию кровли каркасного дома. Длина подпорок определяется после того, как выставлены фермы и коньки. Также на этом этапе следует определиться с плоскостью кровли. Единственным способом определить высоту подпорок является строительный эксперимент.

Соединение основных деталей конструкции


Соединение основных элементов осуществлялось с помощью анкерных шурупов под ключ №13. Для закручивания использовался шуруповерт. Чтобы избежать продавливания, не рекомендуется применять предварительное засверливание. Также следует использовать шайбы крупного диаметра. В процессе работы использовались шурупы 70 – 200 мм. Рекомендуется применять мощный шуруповерт. Это позволит избежать засверливания, и сэкономит ваше время. Также в процессе работы необходимы гвозди.


В качестве подкладки под стойки использовалась необрезная доска, обеспечивающая равномерность нагрузки. Подпорные стойки монтировались над балками, благодаря чему уровень нагрузки поступал с верхней части в нижнюю.

Чтобы достичь необходимого результата, пришлось потратить немало времени на монтаж основных деталей стропильной системы. Продолжительность работы была вызвана тем, что монтаж собственными руками выполнялся впервые. Особый акцент был поставлен на соблюдении симметричности конструкции стропильной системы каркасного дома. Все «геометрические нюансы» были проработаны с максимальной тщательностью.


Учитывая то, что плоскость кровли должна быть идеальной, пришлось тщательно измерять все расстояния и выполнять проверку уровнем. Но, на самом деле, «не так страшен черт», и со временем все элементы были установлены на свои места. При выполнении работы удалось соблюсти все геометрические требования.


Стропильная конструкция: изготовление и монтажные работы

После изготовления конструкций, выполняется их монтаж. При этом, они должны быть установлены параллельно между собой, и максимально точно над стойками. В результате работы мы получили еще один конек, сформированный стропилами. Следует подчеркнуть, что все стропила должны образовать одну горизонтальную линию, которая расположена под прямым углом к смонтированному коньку. Некоторые стропила имели длину более шести метров. По этой причине, их пришлось удлинить скручиванием болтов.

Одной из сложнейших задач оказалось подготовка среза стропил в тех местах, где они примыкают к угловым элементам конька. Мне не удалось определить угол спила на первых этапах, поэтому пришлось выполнять подгонку. Для этого пришлось использовать электрический рубанок. Крепление было выполнено с помощью анкеров, размером 70 – 150 мм и гвоздей. Для усиления конструкции в районе конька применялись металлические треугольники.

Вся работа с разметкой и установкой крыши заняла около полутора недель. Если же за плечами имеется опыт строительства, то этот процесс займет в два раза меньше времени. Хочется подчеркнуть, что тем людям, которые смогли залить фундамент и возвести стены каркасного дома своими силами, обязательно справятся и с крышей. Поэтому, не стоит бояться! Берите инструменты, и начинайте работу своими руками!

Терминология деревянных рам | Ключевые термины, которые нужно знать о деревянных домах


Фото: Джеймс Рэй Спан. Смотрите больше этого дома здесь.







Вам не нужно быть экспертом по деревянному каркасу, чтобы идентифицировать различные части конструкции вашего дома или оценить уникальную красоту его различных компонентов. Большинство владельцев быстро усваивают эти термины, потому что они очень гордятся своими домами, которые часто состоят из фирменных стоек, балок, ферм, украшений и других вариантов обрамления.
В то время как обычно построенные дома обычно состоят из тысяч отдельных деревянных деталей, все из которых исчезают из поля зрения по мере нанесения внутренней отделки поверхностей, дома с деревянным каркасом могут содержать менее 200 ключевых структурных компонентов, которые остаются видимыми для жильцов после завершения строительства дома. И хотя архитектура развивается с течением времени, а конструкция каркаса может сильно различаться от одного дома к другому, технические названия или номенклатура, используемые для обозначения каждого из этих важнейших компонентов, неизменны и передаются строителями каркасов на протяжении веков.





Содержание:

Перейти к…




Фото предоставлено Yankee Barn Homes. Смотрите больше этого дома здесь.






Ключевая деревянная рама

Терминология:

ЗАЛИВ. Для повышения эффективности строительных работ и использования материалов конструкции с деревянным каркасом обычно возводятся в виде коробчатых секций, называемых пролетами, состоящих из двух изгибов (по одному на каждом конце) вместе с дополнительными элементами рамы, которые соединяют изгибы и образуют конструкцию.

БАЛКА. Любой горизонтальный брус.

ИЗОГНУТЫЙ. Каждый изгиб образует торец в пролете. Подобно отдельным ломтикам буханки хлеба, изгибы полностью проходят через структуру от одного конца до другого и от основания фундамента до самого верхнего выступа и служат основными несущими узлами деревянного каркаса. Бенты обычно строятся плоско на земле или на полу, а затем поднимаются в вертикальное положение с помощью крана (или многих желающих).

ФАСК. Плоская кромка под углом 45 градусов, выструганная или фрезерованная по внешним, или «передним», кромкам бревна. Хотя фаски в основном носят декоративный характер, их часто размещают там, где пассажиры могут соприкоснуться с остро обрезанными открытыми деревянными углами и краями, чтобы предотвратить травмы.

ЗЕЛЕНАЯ ДРЕВЕСИНА. Древесина, используемая в деревянном каркасе, часто встраивается в раму вскоре после ее распила, когда она еще «зеленая», без промежуточного периода сушки. Столярные изделия, используемые в такой раме, предназначены для того, чтобы затягиваться и становиться прочнее, поскольку это сырое дерево высыхает и сжимается в раме. Иногда пиломатериалы сушат на воздухе в защищенных от непогоды корпусах, чтобы удалить влагу и уменьшить их до номинального конечного размера, или сушат в печи в нагретой среде до состояния, близкого к мебельному.

ПОЧТ. Любой вертикальный брус.

РЕКУПЕРИРОВАННАЯ ДРЕВЕСИНА. Древесина, полученная в целости и сохранности из старых деревянно-каркасных зданий, таких как амбары, мельницы и фабрики, а затем повторно используемая или перерабатываемая в новую структуру. Владельцы часто переплачивают за уникальный внешний вид и качество состаренной или «антикварной» древесины.

ДРЕВЕСИНА. В соответствии со стандартной классификацией пиломатериалов, брус представляет собой отрезок твердой древесины с поперечным сечением более пяти дюймов по стороне. Строительство мельницы, соответствующее требованиям пожарных норм, требует обрезки конструкционных пиломатериалов не менее восьми дюймов с каждой стороны. Древесина взаимозаменяемо используется в качестве стоек и балок в деревянно-каркасных зданиях.

ТРУННЕЛЬ. Большой деревянный дюбель или колышек, используемый в качестве крепежа в деревянных столярных изделиях. Слово происходит от описательного термина «древесный гвоздь».«В зависимости от прерогатив строителя или владельца открытые колышки либо обрезаются до поверхности бревен, либо остаются необрезанными, чтобы выйти за их пределы для более деревенского вида.

ФЕРМА. Расположение горизонтальных и вертикальных балок, используемых для поддержки крыши, верхнего этажа или балкона. Ферма сочетает в себе и умножает несущую способность отдельных бревен, позволяя сборке охватывать большую неподдерживаемую площадь и нести более тяжелые нагрузки. Доступны различные типы конструкций ферм крыши, в том числе фермы с молотковой балкой и фермы с ножницами.






Строительная терминология:



БАЛКА. Любой горизонтальный брус.

СКОБКА. Эти короткие, расположенные по диагонали деревянные опоры, которые по-разному называются коленными раскосами, угловыми раскосами или ветровыми раскосами, используются в качестве усиления в углах рамы для предотвращения сдвига или горизонтального смещения.

ГИРТ. Этот важный компонент рамы образует горизонтальную полосу или «пояс» вокруг деревянного каркаса.Часто называемая балкой, гнутой балкой или опоясывающей балкой, она также служит основанием или подоконником для каждого верхнего этажа и часто используется в качестве внешней опорной балки для отдельных балок перекрытия.

ОРУЖЕЙНАЯ СТОЙКА. Эта уникальная вертикальная опора, также известная как стойка с выступом, имеет более широкий размер в верхней части, что позволяет ей образовывать пересечение нескольких балок и опорных элементов.

БАЛКА МОЛОТКА. Сложный тип анкерной балки, используемый в «открытых» или несоединенных фермах, часто в сочетании с изогнутой распоркой, которая помогает передавать вес крыши конструкции на стены.

БАЛКА. Эти горизонтальные балки одновременно несут вес внутреннего перекрытия и служат опорой потолка помещения. Балки поддерживаются основными горизонтальными опорными элементами, такими как обвязки, и промежуточными несущими балками, такими как летние балки.

КОРОЛЕВСКИЙ ПОСТ. Эта ключевая древесина образует центральную точку фермы или геометрического опорного каркаса и часто используется в качестве пересечения для других элементов рамы. Хотя технически это столб, он обычно подвешивается сверху и редко доходит до пола строения.

ПЛАСТИНА. Балка, образующая горизонтальное основание конструкции и служащая основанием или точкой крепления для вертикальных элементов каркаса, таких как стойки и стены.

ПОЧТ. Любой вертикальный брус.

ПРОГОН. Верхние секции отводов деревянного каркаса часто соединяют и укрепляют по горизонтали прогонами, которые также поддерживают настил крыши.

КОРОЛЕВСКИЕ СТОЛБЫ. Эти вертикальные элементы рамы используются в ферме с двумя симметричными стойками вместо одной центральной стойки или в дополнение к ней.

СТРОЛИЛА. Деревянные опоры крыши, которые проходят вверх от стеновой плиты до самой верхней коньковой балки, называются стропилами. Стропила и прогоны иногда используются в комбинации. Основные стропила образуют наклонную линию фронтона крыши на каждом изгибе.

КОНЬ. Этот горизонтальный элемент, также известный как коньковая балка или коньковая пластина, соединяет изгибы на вершине фронтона деревянного каркаса. Коньковые балки не всегда требуются, и в некоторых конструкциях их можно не использовать.

ЛЕТНИЙ ЛУЧ. Эта балка, иногда называемая центральным поясом, обычно используется для охвата больших открытых площадей и поддержки веса других балок, таких как балки в центре пола. Поскольку он должен выдерживать значительный вес, он часто является самым крупным деревянным компонентом в конструкции деревянного каркаса.

СОЕДИНИТЕЛЬНАЯ БАЛКА. Вспомогательный элемент рамы, также известный как хомут, устанавливается горизонтально между стропилами крыши, чтобы предотвратить расползание крыши из-за структурной (весовой) нагрузки.






Фото: Heritage Natural Finishes




Столярные изделия Терминология:



ПТИЦ. Сложный вырез, сделанный в задней части или в нижней части стропила, который позволяет дереву проходить над верхней пластиной стены и за ее пределы, обеспечивая большую опорную поверхность и поверхность крепления.

ПРИКЛАД. Одно из самых простых соединений, в котором сопрягаемые детали имеют прямоугольную форму и просто прилегают друг к другу встык.Поскольку это соединение имеет небольшую внутреннюю прочность и зависит от силы тяжести или крепежа, чтобы оставаться на месте, оно обычно ограничивается пересечениями, которые не подвержены движению или сильным противодействующим силам, например, когда деревянные стойки опираются на горизонтальные балки.

ЛАсточкин хвост. Обычно используемый шарнир, который включает веерообразный клык или шип, который входит в вырез кармана аналогичной формы и сцепляется с ним. Клиновидная форма этого чрезвычайно прочного соединения предотвращает смещение или отделение сцепленных досок друг от друга.

LAP. Соединение, при котором концы двух бревен обрезаются под одинаковыми углами и просто накладываются друг на друга или «внахлест», а затем скрепляются друг с другом. Поскольку направление волокон древесины сопрягаемых деталей параллельно, эти стыки легко маскируются и часто остаются незаметными. Соединения внахлест обычно используются для расширения или удлинения бревен в длинных горизонтальных участках.

ВРЕЗНАЯ И ШИПОВАЯ. Часто используемое соединение в деревянном каркасе, оно включает охватываемый конец (шип), вырезанный на конце одного бруса, который подходит к соответствующему гнезду квадратного сечения (врезному).Как и многие соединения деревянного каркаса, его часто фиксируют добавлением дюбелей или штифтов из твердой древесины, называемых траншеями («гвоздями для деревьев»).

КАРМАН. Подобно врезке, это соединительное гнездо обычно является «открытым» в двух измерениях; врезанный в боковую или верхнюю поверхность древесины, он предназначен для приема шипа или клыка идентичной формы, сформированного на конце сопрягаемой древесины.

СИДЕНЬЕ ИЗ СТРОЛИЛА С УСТУПЕНЧКАМИ. Усовершенствованный тип соединения «птичья пасть» и соединения внахлест, как правило, включает дополнительные вырезы в стропиле и пластине для противодействия направленному вниз и наружу усилию, а также движению из стороны в сторону.

ШПИЛЬКА. Длинная, относительно тонкая деревянная секция, используемая для сращивания двух досок или усиления соединения. Шпонка обычно укладывается между бревнами, а сборка крепится деревянными дюбелями.

ПЛЕЧО. Уступ, вырезанный на поверхности сустава; эта дополнительная грань увеличивает несущую способность балки за счет передачи направленной вниз силы непосредственно на стойку, в то время как шип соединения сопротивляется боковой нагрузке или напряжению.

СКВОЗНОЕ СОЕДИНЕНИЕ. Описательный термин, используемый для соединений, в которых шип или клык полностью проходят через паз или карман, вырезанный в принимающей древесине.

ЯЗЫК И ВИЛКА. Специализированное соединение, часто используемое для соединения верхних концов стропил, образующих козырек или фронтон. Один конец бревна срезан в виде открытой буквы П (вилка), а одиночный шпунт, образованный на пересекающемся бревне, плотно входит в пространство между концами вилки.

КЛЫК. Шипообразное расширение, сформированное на конце бруса, которое подходит к соответствующему пазу или вырезу кармана; это соединение обычно включает в себя дополнительное плечо или выступ, вырезанный на внешней стороне соединения.

КЛИН. Деревянная прокладка, вставленная в стык, чтобы сжать и зафиксировать пересекающиеся бревна на месте.





Больше Основы дома из деревянного каркаса:

Каркас дома

На этом этапе строительства все идет очень быстро. Очень важно быть организованным и знать, когда требуется каждая сделка и что им нужно для выполнения работы, которую они должны делать. Выбрали светильники, органайзеры для шкафов и напольное покрытие?

23.Обрамление

Материалы, необходимые для каркаса, должны быть доставлены лесопилкой. Если вы используете инженерную систему полов, она также должна быть на месте, когда начинается обрамление.

Рассчитайте необходимое количество стоек, пластин и материала обшивки: Калькулятор стеновых материалов

  • Ваши фермы должны были быть заказаны в это время и запланированы к доставке.
  • После начала обрамления установите, когда должны быть доставлены окна и наружные двери.
  • Подать заявку на газовый счетчик, особенно в зимнее время. Может пройти некоторое время, прежде чем они придут, чтобы установить его.
  • В это время вы должны быть уверены в планировке своего дома; обсудить любые изменения с вашим Framer. Последующие изменения могут быть грязными и дорогостоящими. Заходите в конце рабочего дня. И не забывайте, что они там, чтобы зарабатывать на жизнь. Убедитесь, что они могут выполнять свою работу, имея материалы на месте, когда они необходимы.
  • Обязательно обсудите с вашим создателем работу и материалы, включенные в предложение, которое он вам дал.Например, поставка гвоздей, обрамление тротуаров и проезжей части, обрамление заднего двора и т. д.

24. Фермы

Если фермы в вашем регионе доставляются без автовышки, и строители готовы установить фермы, вам может потребоваться помощь подъемного крана на месте. Если фанеры для крыши нет на месте, убедитесь, что она есть в это время. Кран может разместить его в лучшем месте.

Примечание. Слишком много людей, работающих одновременно, могут создать проблемы.Каждая сделка требует места и времени, чтобы сделать надлежащую работу.

Примечание: начните предварительную сантехнику до нагрева, потому что они более ограничены. Например, слив в ванне или унитазе должен быть именно там, где он должен быть, и вы можете быть на 100% уверены, что если первым придет отопительный прибор, он проложит трубы отопления прямо под одним из этих сливов.

  • Продавец шкафов должен спуститься и отметить расположение всех шкафов.
  • Если возможно, принесите крупные предметы, такие как ванны и душевые кабины, во время обрамления.Если это невозможно, возможно, придется удалить некоторые шпильки, чтобы создать достаточно места для легкого прохождения предметов.

25. Отопление и водопровод

Вы должны установить вентиляционные отверстия на крыше до того, как кровельщики приступят к работе.

Примечание. Специалисты по отоплению и сантехнике должны знать, где расположены шкафы.

  • Как правило, теплопроводы не требуют проверки перед проверкой каркаса.
  • После установки убедитесь, что они не издают раздражающих скрипов.Это хороший план, чтобы найти скрипы сейчас и исправить их.
  • Если вы покупаете камин, не выбирайте тот, который выглядит красиво; Убедитесь, что это эффективный нагревательный элемент. Камины с прямой вентиляцией, герметичные стеклянные камины, как правило, являются лучшими.
  • В готовом подвале, если вы не устанавливаете его в настоящее время, хорошо включить черновой монтаж труб и линий, необходимых для кондиционера или теплового насоса.

26. Кровля

После того, как кровельщики завершат строительство крыши и будут установлены все вентиляционные отверстия, кровельщики приступят к работе.

  • Кровельщики предоставят вентиляционные отверстия для вентиляции вашего чердака и смогут разместить их в местах, предусмотренных нормами. Если нет, то вы наняли не того кровельщика!
Калькулятор кровли: битумная черепица, площадь фронтона, доска и обрешетка

27. Электрооборудование

Электрики начинают с проводки.

Примечание: Электрик должен знать, где расположены шкафы.

Примечание: пройдитесь по дому с электриком и покажите им, где вы хотите установить все розетки.Подумайте о месте для рождественской вилки с выключателем внутри.

  • Качественные плиты и вентиляторы для ванных комнат являются выгодным вложением и оправдывают дополнительные затраты.
  • Электрики проведут слаботочные, кабельные и телефонные провода. Если нет, обратитесь в телефонную и кабельную компанию для установки необходимых проводов.
  • Даже если вы не планируете покупать спутниковый диск, прокладка кабеля в настоящее время имеет большой смысл.
  • Рассмотрите предварительную проводку для акустической системы.

28. Двери и окна

После установки наружных дверей и окон можно запирать дом. Это время, когда вы можете запросить свой первый розыгрыш, если у вас есть ипотека строительного типа.

  • Убедитесь, что в цену окна входят сетки, ночные замки и вкладыши, если это необходимо. Это очень неприятно, когда вы не замечаете, что отличная цена не включает их.
  • Очень хорошей альтернативой пластиковым окнам являются деревянные окна. Очень классный.
  • Наружные двери и окна доставляются в то время, когда строители заканчивают крышу.

29. Проверки

Сделки, скорее всего, потребуют соответствующих необходимых проверок, и все они должны быть выполнены и одобрены до того, как вы вызовете проверку каркаса.

30. Осмотр каркаса

Строительный инспектор мэрии делает это.

  • Хотя иногда может показаться, что единственной целью инспектора является создание для вас проблем, никогда не забывайте, что его работа касается безопасности и, в некоторой степени, качества вашего дома.Вы должны исправить любые нарушения, которые вы получаете. Вы почти всегда будете их получать, но, по крайней мере, вы будете знать, что они выполняют свою работу. Иногда у них будут предложения, и, за немногими исключениями, они будут самыми полезными.
<< Фундаменты и фундаменты Наружная отделка >> Стропила

и фермы для сарая: в чем разница?

Стропила и фермы. Два разных слова, которые легко спутать друг с другом (особенно если вы новичок в строительстве).Хотя оба типа компонентов используются для поддержки крыши здания, каждый из них имеет свое место в конструкции стоечного каркаса. Прежде чем мы углубимся в различия, давайте рассмотрим основы. Стропила и фермы:

  • Поддержите крышу здания (будь то каркасное здание или дом , построенный из бревен )
  • Изготовлены из дерева (очень редко используется другой материал, если только вы не ищете стальную раму )
  • Треугольные (я никогда раньше не видел квадратных ферм, а вы?)

В этой статье мы поможем вам понять различия между стропилами и фермами, а также их типичное использование в строительстве (кто знает, может быть, вы узнаете что-то новое по ходу дела).

Прежде чем мы углубимся в сравнения, давайте начнем с основных определений.

Что такое стропила?

Стропила обычно используются, когда вы хотите максимально увеличить пространство конструкции . Например, если вы хотите иметь крутые сводчатые потолки или дополнительное пространство для хранения, вы строите сарай для столбов.

По способу конструкции стропила могут быть одинарными или двухслойными. Они используют только один элемент каркаса (нижний пояс или лямки отсутствуют) .В основной конструкции можно использовать стропила (без ферм). Однако, , если вы решите использовать стропила в качестве основной опоры, вам потребуются дополнительные перемычки или внутренние опоры .



Что такое ферма для амбара?

Ферма представляет собой жесткую конструкцию из деревянных элементов, предназначенную для поддержки крыши. Фермы состоят из верхнего пояса, нижнего пояса и стенок, соединенных в стыках пластинами .

Фактический профиль фермы, шаг, пролет, высота пятки, шаг, свес и конфигурация стенки зависят от конкретных условий проектирования и будут различаться в зависимости от применения.

Теперь, когда у вас есть общее представление о стропилах и фермах, давайте обсудим, почему фермы в основном используются для строительства стоечного каркаса. Это не означает, что стропила не подходят, но стропила повлияют на общую компоновку вашего здания.



В чем разница между стропилами и фермами?

Если вы подумываете о строительстве нового сарая для столбов, вы, скорее всего, изучили строителей стоек в вашем районе.Возможно, вы даже сузите его до двух ваших любимых строителей. Если вы являетесь активным поклонником FBi Buildings, мы даже написали в блоге 6 ключевых моментов, на которые следует обращать внимание в конструкторе качественных почтовых фреймов .

Если вы не знаете, какую систему крыши использовать (деревянные фермы, фермы крыши, стальные фермы и т. д.), эти шесть ключевых областей, перечисленных ниже, предоставят вам дополнительную информацию для вашего строительного проекта.

1) Способ изготовления

Мы постоянно рассказываем о важности высококачественных материалов и о том, как структурная целостность играет роль в долговечности вашего каркасного здания.Но, конечно же, конструкция вашей кровельной опоры находится на первом месте в этом списке.

Стропила Стропила

— удобный вариант, если вы хотите построить небольшой проект, не требующий большого пролета. Они также идеально подходят для небольших самодельных комплектов сарая.

Стропила также можно использовать для конюшен . Помните, мы говорили, что стропила нуждаются в дополнительной внутренней поддержке? Стойки внутри вашего здания помогают компенсировать эту дополнительную поддержку.

Если вы решите пойти по этому пути (и выберете FBi в качестве строителя), мы встроим в ваше здание комбинацию стропил и ферм. «Фермальная» часть здания будет вашим проходом, а «стропила» будут в верхней части конструкции.

Как было указано ранее, стропила могут быть однослойными или двухслойными. Они состоят только из одного элемента каркаса (что означает отсутствие нижнего пояса или лямок). Они часто используются на недостроенных верандах, навесах или конюшнях.

Однако пиломатериалы поставляются только с шагом 20 футов .С фермами вы можете соединить элементы в конструкцию фермы. Фермы FBi сконструированы таким образом, что мы позаботимся о том, чтобы количество соединений не мешало целостности вашего здания. Это не так просто со стропилами из-за меньшей поддержки нижних поясов.

Фермы

С другой стороны, красота сарая для столбов заключается в том, как он устроен. Из-за ферм стоечно-каркасные здания могут иметь большие внутренние пространства. Они также чрезвычайно гибки в дизайне.Посмотрите некоторые из наших коммерческих зданий , чтобы понять, о чем мы говорим.

Из-за того, как устроены фермы, у вас меньше потенциальных прогибов или изгибов, чем у стропил. Помните, что ферма представляет собой структуру в виде паутины, состоящую из различных деревянных компонентов, соединенных с металлической пластиной.

В дополнение к поддержке крыши и соединенных сторон здания, фермы являются важной частью пути нагрузки. Они несут ответственность за обработку и передачу всех напряжений с крыши (через прогоны и сталь ) на колонны .

Профиль фермы, пролет, высота пятки, свес и конфигурация стенки зависят от конструкции здания и зависят от области применения.

2) Время, труд и материалы (стоимость)

Этот раздел зависит от производителя стоечной рамы. В FBi мы изготавливаем фермы самостоятельно, что позволяет нам контролировать затраты на строительство. Некоторые строители отдают на аутсорсинг строительство своих ферм и доставляют их на место.

Пожалуйста, убедитесь, что вы знаете, кто строит ваши фермы и откуда они берутся (а также как они изготавливаются и испытываются).

Стропила

Строительство каркаса крыши со стропилами известно как каркас из стержней (или каркас из стержней, в зависимости от того, что вы предпочитаете). Палочное строительство означает, что каждое стропило построено из размерного пиломатериала. Затем каждая деталь измеряется, вырезается и скрепляется вместе, чтобы сформировать стропило, что делает процесс сборки из палочек трудоемким.

Тем не менее, стропила обеспечивают гибкость по сравнению с фермами, поскольку их можно построить на месте (что делает их идеальными для труднодоступных мест строительства).В зависимости от использования вашего здания, этот тип приложения может удовлетворить ваши потребности. Если вы ищете что-то более прочное и устойчивое к нагрузкам, лучше всего остановиться на ферме.

Фермы

В FBi Buildings наш собственный завод по производству ферм использует пиломатериалы , рассчитанные на машинное напряжение (MSR) . Сначала каждый кусок пиломатериала MSR проверяется на жесткость и прочность на электромеханической машине. Затем, для дальнейшего уточнения оценки, проводится визуальный осмотр для определения оценки.В результате мы знаем прочность пиломатериала, прежде чем повесить его в вашем здании.

Принято считать, что чем больше работы требуется для фермы, тем она дороже. Однако это не всегда так. Вам нужно посмотреть на общий размер здания . Насколько большое столбовое здание вы хотите построить?

Ширина вашего здания будет влиять на общую стоимость. Например, фермы 100 футов двухслойные из пиломатериалов высшего качества. Чем выше класс, тем больше нагрузка на ферму.100-футовые фермы требуют большей прочности, чем 40-футовые фермы, поэтому да, они будут дороже.

3) Качество

Если вы собираетесь вложить деньги в новую конструкцию, вам нужно убедиться, что она рассчитана на различные нагрузки. Например, ваш сарай неизбежно столкнется с ненастной погодой (например, дождь, снег и ветер ). То, как ваше здание с каркасом стойки будет реагировать на эти ситуации, определит его срок службы.

Стропила

Как упоминалось выше, стропила обычно изготавливаются по частям на месте.Как и во всех видах строительства, то, как это делается, зависит от навыков рабочих.

Однако, поскольку стропила изготавливаются на месте, вы также рискуете подвергнуть пиломатериалы воздействию ненастной погоды, что может ухудшить качество пиломатериалов.

Вам также необходимо предусмотреть защиту от птиц с помощью стропил. Так как стропила внизу открыты, это создает идеальное место для гнездования птиц. Один из способов обойти это — установить сетку для птиц.

Вы также должны быть осторожны с тепловой вентиляцией при использовании стропил. Стропила должны быть открытыми снизу. Отделка нижней стороны стропила может вызвать эффект волнистости.

Фермы

Иметь хорошо спроектированных ферм очень важно, потому что другие последуют за ними, если одна из них выйдет из строя. Этот эффект домино приводит к обрушению здания.

Во избежание разрушения фермы рекомендуется выполнить следующие действия:

  • Выберите профессионального строителя, чей завод ферм сертифицирован независимой инспекционной службой
  • Убедитесь, что ваши фермы заказаны и спроектированы для вашего сарая
  • Выберите высококачественную древесину или пиломатериалы , рассчитанные на машинное напряжение (MSR) (если применимо)
  • Используйте сверхпрочные стальные пластины для соединения пиломатериалов в критических точках

Важно отметить, что фермы являются лишь частью общей системы здания. Вся конструкция стоечной рамы должна быть рассчитана на многократные нагрузки . В результате у вас может быть самая надежная система ферм, и ваш сарай все равно может выйти из строя.

4) Общая конструкция

Общий вид вашего здания будет зависеть от дизайна. Ответьте на следующие вопросы, которые помогут вам:

  • Каково будет основное использование?
  • Сколько места вам нужно?
  • Как будет выглядеть поток здания в интерьере здания?
  • Вам нужно дополнительное место для хранения (например, чердак или чердак)?

Если вы хотите, чтобы в вашем здании было много открытого пространства, стропила вам этого не дадут.Однако, если вы решите использовать стропила, вам необходимо убедиться, что у вас есть внутренняя поддержка или дополнительные перемычки.

С другой стороны, фермы позволят вашему зданию пролететь на большие расстояния без поддержки под ними. Кроме того, отсутствие несущих стен позволяет легко модифицировать внутреннюю часть здания для различных целей .

5) Инженерная экспертиза

Знание проектирования и классификации ферм основано на инженерном опыте.

Гражданское строительство относится к проектированию, строительству и обслуживанию зданий и инфраструктуры, составляющих наш мир. Типичные обязанности инженера-строителя включают:

  • Анализ отчетов, карт и других данных для планирования проектов
  • При планировании проекта учитывайте затраты, правила, опасности для окружающей среды и другие факторы риска
  • Проверка и подача заявок на получение разрешений в местные, государственные и федеральные агентства
  • Предоставить оценки (т.д., материалы, оборудование и рабочая сила) для определения стоимости проекта
  • Тестовые материалы, используемые в строительных проектах
  • Использование программного обеспечения для планирования и проектирования структур, соответствующих отраслевым и государственным стандартам

Некоторые компании, производящие почтовые каркасы, нанимают внешних инженеров. FBi рекомендует работать со строителями, в штате которых есть лицензированные инженеры, потому что сторонние фирмы не всегда заботятся о интересах клиента.

В то время как внутренние инженеры работают с вами на протяжении всего проекта.Они мыслят творчески и стратегически, чтобы обеспечить лучший конечный продукт для клиента.

В проектно-конструкторский отдел ФБР входят четыре человека с инженерными степенями. Они тесно сотрудничают с нашими продавцами, чтобы помочь определить требования к дизайну, удовлетворяя потребности и желания клиентов.

Если вы заядлый мастер-сделай сам и хотите построить небольшой сарай на заднем дворе, вы можете купить материал на местном лесопилочном складе и построить свои собственные стропила.

6) Доступ к рабочей площадке

Думали ли вы о том, как ваш строитель будет получать доступ к вашему объекту, когда он доставляет ваш материал (в частности, разгружая ваши фермы)? На вашем сайте нет мусора, чтобы их оборудование не застревало? Будет ли у них достаточно места для маневра тяжелой техники?

Хороший доступ к площадке позволяет быстро доставлять оборудование и материалы и эффективно.

Факторы, которые следует учитывать при доступе к объекту :

  • Ширина дороги, проезда и водопропускной трубы
  • Местоположение почтового ящика
  • Расположение линий электропередач
  • Расположение существующих зданий, бункеров и т. д.
  • Расположение деревьев
  • Радиус поворота полуфабриката

Для большинства проектов по строительству стоечного каркаса фермы необходимо доставлять полуприцепами на строительную площадку и устанавливать на место с помощью подъемника или крана. Определение точек подъема и использование правильного оборудования имеют решающее значение для успешной установки. Если все сделано правильно, кровельная система вашего сарая с опорами будет такой же надежной, как и кровля здания из стали .

Стропила

могут иметь наибольшее значение для вашего проекта, если у вас более тесный доступ к площадке (и небольшой строительный проект).

Будут ли в вашем сарае для столбов стропила или фермы?

Мы понимаем, что нужно было усвоить много информации.Однако, если есть что-то, что мы хотим, чтобы вы вынесли из этого чтения, так это то, что фермы идеально подходят для клиентов, заинтересованных в здании с открытой концепцией и уникальным дизайном.

Если вы выберете стропила, вы все равно получите просторную конструкцию, но фермы обеспечат вам большую гибкость.

Вы готовы построить сарай? Вы можете спроектировать свое здание с помощью нашего инструмента 3D-проектирования. Затем сохраните, распечатайте или отправьте по электронной почте план этажа семье и друзьям.

Вы готовы к цитате ? Отправьте нам свой дизайн, и сотрудник отдела продаж позвонит вам, чтобы начать процесс оценки.



Источники:
Стропила и фермы: в чем разница?


У вас есть еще вопросы, не рассмотренные в этой статье? Если вам нужна помощь в проектировании и планировании, свяжитесь с FBi Buildings по телефону 800.552.2981   или нажмите здесь, чтобы написать нам по электронной почте. Если вы готовы узнать цену, нажмите здесь, чтобы запросить расценки, и член нашей команды по взаимодействию с клиентами поможет вам определить следующие этапы вашего проекта.

Как построить крошечный дом. Часть 4: Сборка каркаса

Ознакомьтесь с вариантами каркаса и изучите основные шаги по созданию каркаса вашего крошечного дома.

август 2014 г.

Редакторы Skills Institute Press

Хорошие вещи бывают в маленьких упаковках.Просто спросите международно признанного эксперта по маленьким жилищам Джея Шафера. В книге «Сделай сам» Джея Шафера «Сарайчики на заднем дворе и крошечные дома» (Skills Institute Press LLC, 2013) размером от 100 до 120 квадратных футов представлены красивые небольшие дома, которые можно использовать в качестве гостевых коттеджей, художественных или письменных студий, домашних офисов, ремесел. мастер-классы, загородные дома или постоянное место жительства. Какой бы ни была ваша цель строительства, эта книга научит вас планировать и строить свою структуру с нуля. Следующие выдержки из четвертой главы «Как построить крошечный домик» помогут вам выбрать и построить каркас для вашего крошечного домика.

Вы можете приобрести эту книгу в магазине GRIT:  «Сделай сам»: «Сарайчики на заднем дворе и крошечные домики» Джея Шафера».

Ищете другие шаги? Ознакомьтесь с ними в разделе «Как построить крошечный дом».

Беседка

Беседка представляет собой открытую стоечно-балочную конструкцию, обычно с пятью, шестью или восемью сторонами и остроконечной крышей. Показанная здесь версия имеет шесть сторон и может быть построена до 12 футов в диаметре — для большей беседки требуются хомуты для соединения противоположных стропил; хомуты крепятся к нижнему концу стропил.Беседку можно оставить открытой или накрыть плетением из тростника или бамбука, экранированием из стекловолокна или алюминия, решеткой.

Фундамент беседки часто может быть таким же простым, как бетонные блоки или деревянные блоки размером 6 на 6, установленные под углом платформы. Если участок неровный, заделайте блоки в землю. Перед началом всегда проверяйте местные строительные нормы и правила; для некоторых может потребоваться более прочная основа.



Анатомия шестиугольной беседки

Шесть стоек размером 4 на 4, прибитых к деревянной платформе и прикрепленных к стропильному блоку, образующему крышу, обеспечивают стойки этой стоечно-балочной конструкции.Платформа беседки состоит из досок по периметру, балок и настила — все сделано из 2 на 6 досок. Шесть поперечных балок, пять поручней (все размером 2 на 4) и шесть фанерных арок придают конструкции боковую жесткость. Стропила крыши размером 2 на 6 прибиваются у основания к поперечным балкам и крепятся на вершинах к распоркам 2 на 4. Вся конструкция опирается на бетонные блоки.

  Анатомия шестиугольной беседки

Шесть стоек размером 4 на 4, прибитых к деревянной платформе и прикрепленных к стропильному блоку, образующему крышу, обеспечивают стойки этой стоечно-балочной конструкции.Платформа беседки состоит из досок по периметру, балок и настила — все сделано из 2 на 6 досок. Шесть поперечных балок, пять поручней (все размером 2 на 4) и шесть фанерных арок придают конструкции боковую жесткость. Стропила крыши размером 2 на 6 прибиваются у основания к поперечным балкам и крепятся на вершинах к распоркам 2 на 4. Вся конструкция опирается на бетонные блоки.

Post-and-Beam: возрождение классического метода

Стоечно-балочные конструкции — элегантное дополнение к жизни на открытом воздухе.Построенный из обработанной под давлением древесины и оставшийся без обшивки, стоечно-балочный каркас можно использовать в качестве беседки или шпалеры; крытая и обшитая ажурными материалами, она становится садовым навесом. С атмосферостойким сайдингом и кровлей строение может быть мастерской, навесом или студией.

Фундаменты

Для конструкции с открытой крышей достаточно простой бетонной плиты или набора сборных железобетонных опор (стр. 86). Конструкция с закрытой крышей, особенно та, которая должна выдерживать вес снега, требует загнутой вниз плиты или бетонных опор с опорами, установленными ниже линии промерзания.Последний похож на фундамент кирпичной стены, за исключением того, что блоки строятся в каждом месте столба, а не по всему контуру.

Стойки и балки

Размер стоек для некрытой конструкции определяется шириной здания. Длинные узкие конструкции легче построить; если ширина меньше 8 футов, достаточно столбов из красного дерева 4 на 4 или обработанных давлением. Если конструкция шире 8 футов, но меньше 12 футов, используйте стойки 4 на 6.Определение размеров стоек для крытой стоечно-ригельной конструкции требует более точных расчетов и варьируется от района к району. Обратитесь к местным строительным нормам.

Размер балок определяется пролетом между стойками. Ширина в дюймах 4-дюймовой балки должна равняться пролету в футах. Таким образом, луч 4 на 6 может охватывать расстояние до 6 футов, а 4 на 8 — до 8 футов и так далее.

  Выбор стропил

Стропила для перекрытия балок могут располагаться на расстоянии до 48 дюймов в конструкции без крыши; используйте таблицу справа, чтобы определить расстояние и длину стропил для открытой крыши.Если вы планируете строить крышу, расстояние между стропилами должно быть не более 16 дюймов. Используйте 2 на 4 для конструкции шириной до 5 футов, 2 на 6 для до 9 футов, 2 на 8 для до 11 футов и 2 на 10 для до 14 футов.

Анатомия стоечно-балочной конструкции

Металлические соединители

скрепляют базовый стоечно-балочный каркас. Стойки крепятся к анкерам, прикрепленным к бетонной плите (справа) или к сборным железобетонным опорам (кирпичные фундаментные опоры для более прочных опор).В верхней части столбов балки крепятся металлическими колпаками. Стропила крепятся к балкам металлическими анкерами. Концы балок нависают над стойками под ними, а стропила нависают над балками. Диагональные поперечные распорки размером 2 на 4 крепятся шурупами.




Монтажные столбы

1. Установка анкеров стоек.

U-образные анкеры крепятся болтами к бетонной плите со смещенной шайбой, которая позволяет немного смещать позиции стоек для выравнивания.

Нанесите линии мелом на расстоянии 2 дюймов от каждой стороны плиты.

Поместите анкеры и шайбы в каждую позицию стойки и отметьте место для свинцового экрана.

Просверлите 3/4-дюймовое отверстие глубиной 4 дюйма на каждой отметке с помощью сверла по каменной кладке. Бросьте 3/4-дюймовый свинцовый экран в отверстие.

Поместите анкер стойки и шайбу над отверстием, затем затяните 1/2-дюймовый шуруп в щите, пока он не будет плотно прилегать, но анкер все еще может смещаться.



Установите опору внутри каждого анкера.

  2. Поднятие стоек.

Установите заглушки на верхний конец стоек с помощью анкерных гвоздей диаметром 3 1/2 дюйма. Поместите пост на якорь поста.

Попросите помощника держать столб отвесно, проверяя плотницким уровнем две смежные стороны. Прикрепите нижнюю часть стойки к анкеру (слева).

Совместите внешние края стойки с линиями здания и затяните стопорный винт (вставка).Повторите для всех остальных постов.

3. Сантехника и крепление углов.

Пока помощник держит угловую стойку отвесно (проверяя уровнем), закрепите стойку 2 на 4 гвоздями, прибитыми к кольям и к стойке на расстоянии не менее 20 дюймов от вершины.

Повторить для каждого угла.




Подъемные балки

1. Крепление балок.

Отметьте верхние части балок для стропил, расставив их по желанию; см. таблицу на стр. 88 для получения информации о максимальных расстояниях и пролетах. Сделайте первую отметку, чтобы расположить внешний край торцевого стропила на одном уровне с внешним краем угловой стойки.

Установите каждую балку в колпачки стоек поверх ряда стоек маркированной стороной вверх, совместив крайние метки с внешними краями угловых стоек.

Попросите помощника устойчиво удерживать балку, пока вы прибиваете к балке угловые фланцы заглушки стойки 3 1/2-дюймовыми гвоздями, предназначенными для соединителей.

Отвесьте промежуточные стойки с помощью уровня, затем прибейте их к фланцам крышек стоек (см. выше).


  2. Установка стропил.

Измерьте и отрежьте стропила в соответствии с таблицей на стр. 88, добавив 24 дюйма к общей длине, чтобы получился выступ 1/2 дюйма с каждой стороны.

Прибейте каркасный анкер к верхней части одной балки с одной стороны от отметки торца стропила соединительными гвоздями диаметром 2 1/2 дюйма.

Прибейте еще один анкер к верхней части противоположной балки, с одной стороны от отметки.

Сделайте отметку на боковой стороне стропила на расстоянии 12 дюймов от каждого конца, установите стропило напротив анкеров и прибейте его на место 1 1/2-дюймовыми гвоздями (слева).

Таким же образом прикрепите остальные стропила.

3. Установка скоб.

Распорки 2 на 4 можно обрезать заранее. Для большинства применений обрежьте их под углом 45 градусов с каждого конца и длиной 26 дюймов по самому длинному краю.

Прикрепите распорки таким образом, чтобы один конец был на одном уровне с верхней частью балки, а другой был на одной линии с центральной линией стойки. (Для концевой стойки совместите нижний конец скобы с внешним краем стойки.)

Просверлите пилотное отверстие диаметром 5 дюймов в распорке и в балке или стойке. Закрепите распорки с помощью винтов и шайб размером 3/8 на 3 дюйма, ввинчивая винты с помощью торцевого ключа.

Аналогично прикрепите концевые раскосы, но расположите верхний конец заподлицо с верхней частью стропила, как показано на стр. 90.Это будет означать резку более длинных деталей, чем стандартные поперечные скобы.

Снимите временные гвозди и распорку.

A-Frame: палатка из фанеры




Одно из самых простых зданий имеет форму треугольника с раскосами — А-образной рамы, возвышающейся над землей. Стропила служат как крышей, так и стенами и заключают в себе конструкцию, которая удобна для многих типов небольших наружных построек.Низкая А-образная рама с пиком на высоте от 3 до 5 футов над землей может использоваться в качестве приюта для домашних животных или сарая для хранения; более высокий, с 6 или более футов высотой, может служить садовым домиком, игровой комнатой или студией.

Длина стропила

В каждой А-образной раме стены, образующие крышу, имеют одинаковую длину, но угол вершины может значительно различаться, что влияет как на высоту, так и на площадь пола. Типичная А-образная рама, такая как на этих страницах, представляет собой равносторонний треугольник с основанием и сторонами одинаковой длины.А-образные рамы с более крутыми сторонами имеют больше места над головой, но пропорционально меньше площади пола; сглаживание треугольника имеет противоположный эффект.

Планирование фундамента

Пока А-образная рама остается относительно небольшой — менее 12 футов в высоту — она не нуждается в полном фундаменте, простирающемся ниже линии промерзания. Он может опираться на бетонную плиту (вверху) или на бетонные опоры (каменные фундаментные опоры для более прочной опоры). Здания меньшего размера могут располагаться прямо на ровной поверхности или на гравийной подушке.Подобно стропилам фермы крыши, стропила А-образной рамы будут иметь тенденцию расширяться, если они не связаны вместе. Один из способов их закрепления — крепление лаг пола к стропилам. Это хорошо работает для игрового домика или садового сарая. Другой метод заключается в том, чтобы прикрутить подошву к плите болтами.

Анатомия А-образной рамы

Стропила этой типичной А-образной рамы размером 2 на 6 соединены по вершинам треугольными косынками из фанеры. (Косточки на внешней стороне сдвоенных концевых стропил опущены, поэтому обшивка будет ровно прилегать к вертикальным стенам.) Универсальные каркасные анкеры соединяют основание каждой стропила с опорными плитами размером 2 на 8, прикрепленными болтами к бетонной плите. Торцевые стены обрамлены обычными подошвами 2 на 4 и стойками, а вся конструкция покрыта фанерной обшивкой и атмосферостойким покрытием.

Универсальная конструкция



Большие хозяйственные постройки, подобные показанной ниже, могут служить гаражами, складскими помещениями, студиями, мастерскими или их комбинацией.Можно разместить практически любое назначение, даже жилое помещение. Однако каждое использование имеет свои требования, которые следует учитывать на ранних этапах процесса планирования.

К гаражу нужен подъезд, проходы, главный вход и, возможно, боковая дверь. Пол должен иметь уклон для дренажа. Для садового хранения включите дверь, обеспечивающую легкий доступ в сад. Студия или магазин должны иметь окна и, возможно, чердак для хранения вещей. Если вам нужны электричество и вода, проконсультируйтесь с местными коммунальными службами по поводу подготовки конструкции к их установке.

Планирование строительства

Нарисуйте поэтажный план здания на карте вашей собственности, чтобы убедиться, что оно расположено как минимум на таком расстоянии от дома и границ участка, как того требуют местные правила. Затем нарисуйте на миллиметровой бумаге виды здания спереди и сбоку, чтобы определить, будет ли здание гармонировать с основным домом и прилегающей территорией. Вероятно, вам понадобится разрешение на строительство.

Принесите свои схемы и эскизы и будьте готовы описать тип фундамента, конструкции стен и конструкции крыши, которые вы предлагаете.В некоторых местах требуется испытание почвы, чтобы определить, выдержит ли она предлагаемую структуру. И заблаговременно составьте график проверок, чтобы работа не задерживалась.

Анатомия флигеля

С помощью нескольких оригинальных профессиональных приемов перевернутая плита устраняет необходимость в дорогостоящих формах или необычных навыках каменщика; каркасные стены могут быть построены на земле и возведены как блоки; и сборные фермы, не требующие сложной резки стропил или коньковой балки, делают монтаж скатной крыши простым процессом сборки.

Дополнительные инструкции см. в разделе Как построить крошечный дом.


Перепечатано с разрешения из книги Джея Шафера «Сделай сам: сараи и крошечные домики на заднем дворе: построй свой собственный гостевой коттедж, писательскую студию, домашний офис, ремесленную мастерскую или личное убежище » Джея Шафера и опубликовано Skills Institute Press LLC и Four Lights Tiny House Company, 2013.

Добавить комментарий

Ваш адрес email не будет опубликован.
