Каркасный дом своими руками: пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  1. Подготовку участка
  2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых.

Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
  2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.
  3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».
  4. Углы стыкуются практически точно так же. На фото это отчетливо видно.
  5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.
  6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после.

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

  1. Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.
  2. Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.
  3. Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.
Гидроизоляция и утепление пола каркасного дома своими руками
  1. Снизу, перпендикулярно лагам пола, закрепляется доска размером 100х25, 150х25 или подобная им, как правило, в стык, но иногда, если лаги закреплены жестко, будет достаточно каждые 40-60см. Доску лучше прикрутить саморезами.
  2. Сверху на лаги и закрепленную доску набивается гидроизоляционная мембрана, как показано на фото.
  3. Утеплитель укладывается поверх гидроизоляции, между лагами. Толщина слоя зависит от климатического пояса, и обычно составляет 15-20см.
  4. Укладывать утеплитель необходимо так, чтобы все стыки были перекрыты следующим слоем.
  5. Поверх утеплителя, как правило, натягивается сначала пароизоляция, а затем — фанера, OSB плита или просто плотно сшивается доска, это уже зависит от Ваших желаний, предпочтений и возможностей.

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

  1. Сборка стен каркасного дома. Окна и двери
  2. Установка и крепеж стен вертикально на местах
  3. Верхняя обвязка и усиление конструкции

Сборка стен каркасного дома своими руками.

Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе, а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

  1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.
  2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.
  3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.
  4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
  5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.
  6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной — они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.
  7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.
  8. Вот так это выглядит «в живую».

Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места

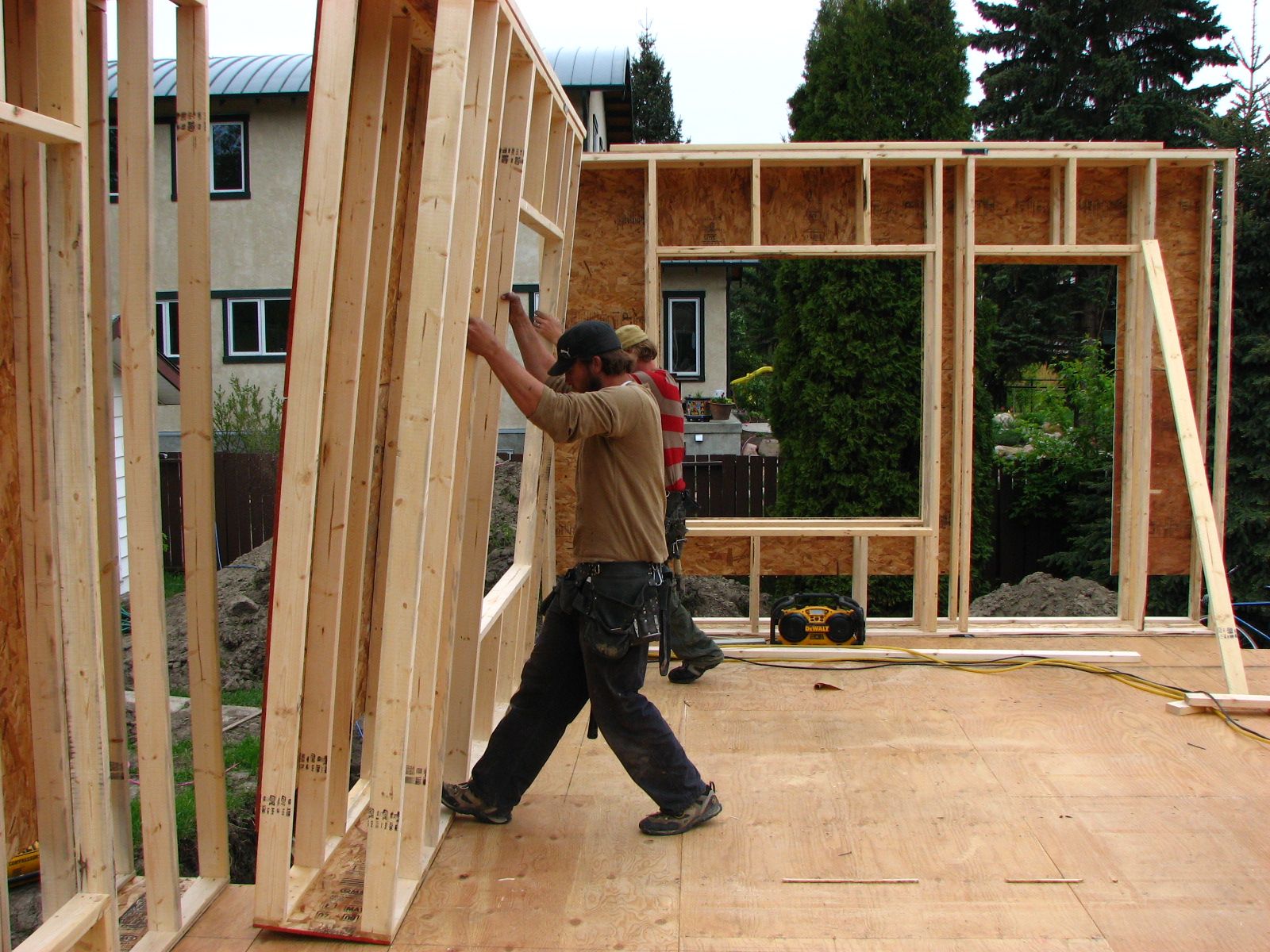

  1. Следующим шагом будет установка и окончательная сборка всех стен. Здесь все просто — выставляется одна стена каркасного дома, крепится к полу и делаются временные подпорки.
  2. Затем по очереди поднимаются и выставляются все остальные стены и скрепляются между собой гвоздями и (или) шпильками. Если стена состоит из нескольких частей, следите за тем, чтобы низ и верх стен были одинаковой длины.
  3. Ниже на фото видно, что угол, получившийся у нас, можно заполнить утеплителем, а это гораздо лучше, чем сплошной угол из бруса.
  4. На этом этапе, стены будут «гулять», и их необходимо временно закрепить. Делается это с помощью любой тонкой доски, прибитой «по диагонали» (укосины) на каждую из стен.
  5. В процессе даже временного усиления конструкции, следите, за вертикальностью углов, лучше использовать отвес, потому что доска частенько бывает не очень ровной, что приведет к неточным замерам обычным уровнем. Как вариант — можно использовать длинный уровень, так будет более точно.

Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены — нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

  1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
  2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
  3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

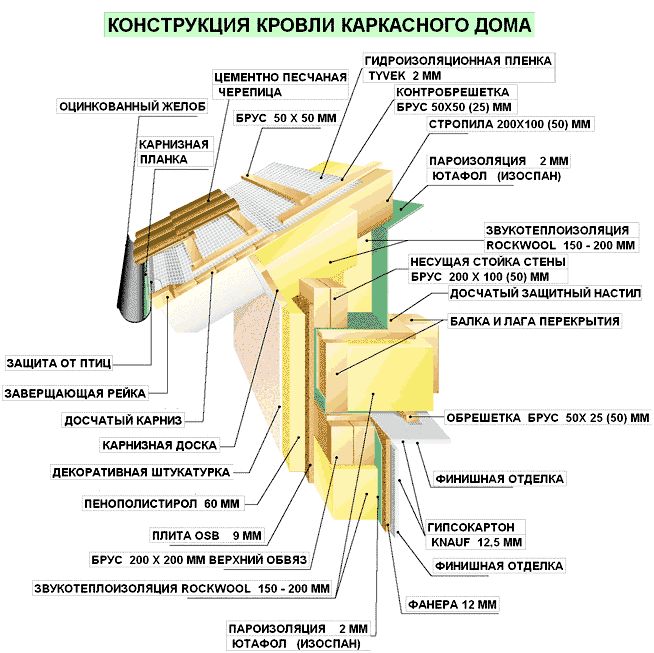

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками, Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

  1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
  2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
  3. Утепление пола происходит таким же образом.
  4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
  5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
  6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками, несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.

Каркасный дом своими руками: поэтапное выполнение работ

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы) Шаг установки Применение
219 3-10 Дома, пирсы, ангары
159 2-5 Аналогично
133 2-5 Аналогично
108 2-5 Тяжелые ворота, пирсы, ангары, дома, заборы
89 2-4 Можно использовать в качестве дополнительных свай, для домов, хозблоков
76 1-3 Легкие постройки, террасы, указатели, знаки дорожного движения
59 0. 5-2 Аналогично



Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Обвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Для лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

Для этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого.  Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии
7.
 Утепление дома

После окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную  пленку.





8. Внутренняя отделка

Дом готов! Осталось дело за малым — сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Каркасный дом своими руками — 104 фото как построить прочный и надежный дом

Благодаря многочисленным достоинствам, каркасные сооружения занимают лидирующие позиции среди быстровозводимых строений, которые эксплуатируются как для дачных целей, так и круглогодичного проживания.

Не нуждающиеся в массивном фундаменте, лёгкие, с высокой степенью тепловой защиты подобные конструкции не уступают кирпичным сооружениям.

Также если придерживаться определённых этапов, всегда можно построить дом каркасный самостоятельно.

Содержимое обзора:

Инструкция возведения

К самому недорогому по ценовой категории и быстрому по технологии способу возведения относится строительство дома каркасного типа. Именно поэтому подобные строения пользуются востребованностью во всех уголках земного шара.

Поэтапное строительство дома каркасного типа начинается с фундаментного устройства и заканчивается работами по отделке, которые способны выполнить за пару месяцев несколько человек.

Строительный процесс начинается с создания проектной документации, в которой отражаются схемы будущего строения.

Придерживаясь необходимых предписаний, можно реализовать инженерные идеи собственноручно.

Фото каркасного дома, проектных документаций созданы специальными проектирующими фирмами. В интернете предложено разнообразие видео о возведении строений каркасного типа собственноручно.

Распланировка участка

Приступая к возведению сооружения, необходимо подготовить место. Для грамотной разметки территорию освобождают от растений и мусора. В случае если на участке имеются неровности, нужно устранить их, а возвышенности убрать до требуемого уровня.

Начиная строительные работы, осуществляют разметку под основание дома. В целях перенесения сведений с проектной документации в натуру, используя колышки, определяются размеры будущего сооружения.

Фундамент и его закладка

Пошаговая инструкция строительства каркасного дома предусматривает обустройство надёжного фундамента. Каркасная конструкция не требует закладки массивного основания, в данном случае подходит фундамент столбчатого типа.

Когда фундаментная закладка окончена, устраивается рубероидная закладка. Обвязка выполняется из бруса, который укладывается на фундаментное основание по периметру. Крепление фундамента с брусом проводится болтами, либо шпильками.

Обустройство пола

Установка пола начинает проводиться с фиксации лаг непосредственно к брусьям обвязки. Для лаг применяется и доска, однако в данном случае для жёсткости необходимо установить вместе несколько досок, скрепив их.

Частота размещения лаг зависит от габаритов утеплителя. Для закрепления лаг применяются уголки, а также гвозди.

Сверху утеплителя обустраивается гидроизоляция, затем пол застилается специальными плитами. Также можно применить фанеру.

Обустройство стен

Установка стен проводится посредством сборки каркасной конструкции, которая создаётся из металла или натурального массива. Для каркаса из древесины используется в основном дуб.

Сборка каркаса производится в соответствии схемой возведения каркасного сооружения. Изначально собирается стенной пролёт на напольной поверхности, затем в готовом виде элемент настенной поверхности устанавливает к полу.

Обратите внимание!

При расчёте габаритов настенных поверхностей стоит учитывать тот факт, что каждый очередной пролёт имеет стойки меньше на одну толщину очередного пролёта.

Чтобы каркасная конструкция настенной поверхности имела большую жёсткость, между стойками вертикального типа обустраиваются перемычки, крепление которых осуществляется в шахматном порядке.

Перемычки крепятся на непосредственно смонтированный каркас или на стадии, когда конструкция размещена ещё на напольной поверхности. Двери, а также окна в настенных каркасах устанавливаются по проектной документации.

Обустройство кровли

Придерживаясь рекомендаций, как построить дом каркасный, далее следует обустроить кровлю на этапе после возведения стен. Нужно определить правильный уклон, а также число скатов кровли.

К одному из распространённых видов кровли относится двускатная. Выбор стропил осуществляется с сечением, чтобы промеж ними возможно было обустроить утеплитель. В коньке стропила совмещаются по способу пол-лапы. Затем обустраивается обрешётка.

В качестве покрытия крыши подходит профилированный лист или металлочерепицы. Данный материал прост в установке, лёгкий и стоит сравнительно недорого. Помимо этого подобная кровля имеет красивый внешний вид.

Обратите внимание!

После утепления строения проводится отделка с использованием штукатурки, сайдинга, либо вагонки. К самому приемлемому варианту отделки относится сайдинг из винила, поскольку он простой в установке и защищает поверхность стен от отрицательных влияний внешней среды.

Фото каркасного дома своими руками

Обратите внимание!



Рабочие чертежи каркасного дома / каркасный дом своими руками


 Устройство каркасного дома

 Разрез каркасного дома

Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться, скачав инструкцию по строительству каркасного дома.


 Планы и чертежи сборки фундамента

Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.


 Стена каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.

 Фронтон каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).

 Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме — просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

 Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок, схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между этажами, пола первого этажа и т.д.


 Инженерные сети

Комплект рабочих схем и узлов к проекту, содержит: схему прокладки и количество оконечных устройств электрики (розетка, выключатели, автоматы защиты и тд и тп), принципиальную схему и вариант установки сантехники для первого/второго этажа, а также вариант устройства дренажа и вентиляции с естественным побуждением с описание минимально желаемого устройства согласно норм и правил на одноквартирные дома.

Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома.

Все наши проекты обладают множеством достоинств:

1. Проекты разрабатываются под размер материалов из магазина, чтобы пришлось как можно меньше резать и не оставалось обрезков.

2. Также, еще на этапе эскизного проекта подбирались плиты OSB, с учетом наиболее популярных размеров, которые чаще всего есть на складе строй базы.

3. Кровля самая простая в исполнении – двускатная. А это значит, не придется резать Ондулин или металлочерепицу, чтобы сформировать ендовы. Нет дополнительных кровельных элементов, которые удорожат кровлю, а также, нет потенциально опасных мест, которые могли бы протекать.

4. Все проекты сделаны по районированию: Зона 2, СПб и ЛО, что подходит для их строительства по снеговой и ветровой нагрузке в большей части России.

5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.

6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.

7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.

8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.

9. Габариты дома выбираются для максимальной экономии строй материалов.

10. Стояки, обычно, собраны в одном месте с вентиляцией.

11. Удобная лестница.

  Так как все чертежи и планы мы не можем разместить на одной странице то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.


Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

Конструкция стены каркасного дома | Стены своими руками

В современном строительстве загородных домов одним из наиболее экономичных и удобных в применении материалов считаются каркасные деревянные стены.

Они сегодня являются чрезвычайно популярными у потребителей, поскольку не требуют профессиональной подготовки и квалифицированного труда для монтажа.

Технические особенности данных конструкций позволяют сравнительно быстро возводить дома, поскольку сложные соединения на врубках здесь заменены простейшими гвоздевыми.

Недостатки каркасной конструкции

Если для возведения своего загородного коттеджа вы хотите выбрать вариант каркасных стен, то вам необходимо знать про основной недостаток данных конструкций – про влагу, которая накапливается во внутренних полостях каркаса. Влага способна проникать через щелочки наружной обшивки во время косых дождей либо же конденсироваться в толще утеплителя.

Конденсат получается из водяных паров теплых потоков воздуха, попадающих из внутреннего отапливаемого помещения в зимний период года. Влага, проникшая внутрь каркаса, вызывает увлажнение утеплителя, а это значительно снижает его теплозащитные способности.

Поскольку утеплитель, расположенных еж слоев обшивки, высыхает долго и очень медленно, он довольно скоро становится благоприятной средой обитания и развития плесени и грибов, которые поражают все деревянные элементы.

В связи с этим при возведении каркасных жилых строений необходимо максимально надежно защитить их стены от попадания в них водяных паров изнутри, влаги наружи и от грунтовой влаги, которая поднимается вверх в процессе капиллярного подсоса.

Основные части каркасных стен

Конструкция наружной каркасной стены представлена тремя основными частями:

  • облицовка внутренняя, оснащенная гидроизоляционным слоем,
  • несущая часть, оснащенная теплоизоляционным покрытием,
  • облицовка наружная.

В случае, когда используется каркас либо каркасная плита, толщина несущей части может являться меньше, чем толщина самой теплоизоляции. Каркасная плита тоже может выступать в роли теплоизоляционного материала.

Функции каркасных стен

Каждая из частей конструкции стены выполняет свои функции:

  • слой гидроизоляции препятствует проникновению в конструкцию стен конденсации водяных паров и влаги внутреннего воздуха,
  • несущая часть воспринимает, а также передает воспринятые нагрузки на конструкцию фундамента, обеспечивает сохранность в доме теплоты,
  • облицовка  наружная служит для защиты от проникновения внутрь конструкции стен влаги извне.

Каркас содержит нижнюю обвязку, на которую устанавливают угловые и несущие стойки, а также опирающиеся на стойки насадки. В зависимости от толщины конструкций заполнения будет определяться ширина частей каркаса. Стойки устанавливаются соответственно размеру заполнителя.

Типы конструкций каркасных стен

На сегодняшний день применяются следующие типы конструкций каркасов:

Монтируемые каркасные стены

 Здесь в качестве дополнительного теплоизоляционного слоя используют или еще один каркас (плита, расположенная под наружной облицовкой), либо плита с внешней стороны каркаса, которая состоит из минеральной ваты и покрытия, предназначенного для защиты от продувания.

Все слои конструкции скрепляются посредством пластиковых гильз, препятствующих сжатию изоляционной плиты. Между стойками каркаса расстояние составляет не больше 600 мм.

Каркас двойной

Здесь роль дополнительной теплоизоляции выполняет двойной каркас, элементы которого объединяются либо посредством твердой волокнистой плиты, либо посредством металлического крепления.

Модульные панели

Здесь дополнительным слоем теплоизоляции могут являться листы либо плиты из пенополиуретана. В таких стенах отверстия выпиливают непосредственно на рабочей площадке. Устанавливаемых поверху деревянных крепежный брус следует рассчитать таким образом, чтоб несущие балки перекрытия не оказались расположенными над монтажными отверстиями.

Стена наружная, выполненная из мелкоразмерных панелей

Конструкция так называемых мелкоразмерных панелей подобна конструкции традиционных наружных стен. Гидроизоляция прокладывается единым слоем. В местах швов она соединяется силиконовой массой. Отдельные элементы крепятся к нижнему брусу по швам, а также по внутренней поверхности собираемых стен.

Видео. Утепление каркасного дома // FORUMHOUSE

Видео. Стены каркасного дома

Статьи о стенах в загородных домах

Пошаговая инструкция по строительству каркасника своими руками

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

  • верхняя и нижняя обвязка;
  • вертикальные стойки;
  • стропильная система;
  • теплозвукоизоляционный слой;
  • внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность. Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы. Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный. Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

Тип фундамента

Мелкозаглубленный

Глубокозаглубленный

Глубина траншеи

400-600 мм

Ниже глубины промерзания

Высота над уровнем земли

200-400 мм

300-400 мм

Плюсы

Бюджетность, отработанная технология

Надежность, непродуваемый цоколь

Минусы

Необходимо учитывать характеристики грунта, есть ограничения по высоте здания

Сложно делать своими руками, не рекомендуется для участков с уклоном, требуется подъезд миксера с бетоном

На втором месте находится свайный фундамент – буронабивной или винтовой. В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм. Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

  • утрамбованная песочная подсыпка;
  • жесткий пенопласт толщиной 200 мм;
  • армированная бетонная смесь;
  • трубы теплого пола;
  • выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый. Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

  • несущая конструкция используется в сочетании с ленточным или свайным фундаментом;
  • решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен. Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки. Существует два варианта:

  • собирать все элементы на месте установки;
  • поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

  1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента. Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
  2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке. Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
  3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски. Их толщина зависит от площади дома.
  4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм. Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз».

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

  • ветрогидроизоляция;
  • внешняя обшивка из ОСП-плит;
  • утеплитель;
  • пароизоляция;
  • внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный этап строительства каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

  • Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
  • Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель. Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Закладка Постоянная ссылка.

Каркасный дом своими руками, пошаговая инструкция строительства

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.

Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева. К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

Каркас дома

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:

  1. На готовый фундамент улаживается нижняя обвязка (см. рис. 1);
  2. По углам нижней обвязки устанавливают столбы из бруса, между которыми ставятся стойки из досок. Столбы и стойки должны стоять строго вертикально. Все они фиксируются при помощи временных раскосов, закрепленных снаружи (см. рис. 1);
  3. На выставленные и закрепленные опоры сверху улаживается верхняя обвязка, на которую крепятся балки перекрытия (см. рис. 1);
  4. Рис 1. Схема каркаса первого этажа

  5. После укладки верхних балок, по аналогии первого этажа возводится второй (мансардный). При его отсутствии монтируется стропильная система, с последующим формированием кровельного пирога;
  6. На пол кладутся лаги и, предварительно утеплив, закрываются черновым полом;
  7. Устанавливаются межкомнатные перегородки. Формируются окна  и двери;
  8. Внешние стены дома утепляются изнутри и закрываются черновой обшивкой снаружи;
  9. При отсутствии второго этажа утепляется потолок и закрывается черновыми досками;
  10. По дому разводится электрика и сантехника;
  11. Завершающим этапом строительства будут являться отделочные работы в доме снаружи и изнутри.

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: фундамент из монолитной плиты, ленточный фундамент, свайно винтовой фундамент и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

Виды фундаментов, которые можно использовать при строительстве каркасных домов

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.

Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм. гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см.

Варианты соединений углов нижней обвязки

Важно! Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром 16-18 мм. Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм. Шаг крепления анкеров от 1-1.5 м. Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.

Сверху шпилек надеваются шайбы толщиной не менее 3 мм., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

Установка угловых столбов

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм.

Установка угловых столбов

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм. Для крепления уголка использовать черный фосфатированный саморез по дереву.

Крепление столба используя металлический уголок

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.

Специалисты настоятельно не рекомендуют использовать устаревший способ крепления столбов, применяя схему полной либо частичной вырубки нижней обвязки и части столба.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.

Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

  • Шаг — 400 мм. Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
  • Шаг — 600 мм. Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

Рис 2. Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2).

Укладка бруса верхней обвязки

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:
Перекрытие чердака Перекрытие между этажем
Пролет 3 м. — доска 120х70 мм. Пролет 3 м. — доска 120х70 мм.
Пролет 4 м. — доска 150х80 мм. Пролет 4 м. — доска 160х80 мм.
Пролет 5 м. — доска 160х100 мм. Пролет 5 м. — доска 190х110 мм.
Пролет 6 м. — доска 180х130 мм. Пролет 6 м. — доска 210х120 мм.

Если кратность проема не равна 1 м., то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.

К примеру возьмем дом с размерами 5х8 м., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м. Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

Укосы и перемычки

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм.

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Крепление укосов

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.

Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Усиление конструкции горизонтальными перемычками.

Возведение стропильной системы

Процесс возведения стропильной системы каркасного дома практически ничем не отличается от других типов строений. Единственное, что нужно учитывать это несущую способность несущих стен. Каркасный дом в этом немного уступает остальным, поэтому проектируя крышу это необходимо учесть.

Изготавливать кровельный пирог и выбирать тип покрытия нужно из облегченных материалов. Оптимальным вариантом будет обычная двухскатная крыша накрытая мягкой кровлей.

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.

Проектирование дома с А-образной рамой | Talie Jane Interiors

Ретро-дизайн снова в самом разгаре. Минималистские, чистые линии и скандинавские мотивы модны и становятся все более распространенными. Эти тенденции возродили дом с А-образной рамой с его треугольной формой и эффектной покатой крышей, которая с двух сторон простирается почти до земли.

Хотя жилые дома треугольной формы восходят к временам навесов и тройников, их популярность резко возросла с середины 1950-х до 1970-х годов.

Архитекторы Уолтер Ремелин, Джон Кэмпбелл, Джордж Рокрайз, Хенрик Х. Булл и Эндрю Геллер заложили основу в начале 1950-х годов, проектируя дома для отпуска с А-образной рамой. Геллер превратил старую идею А-образной рамы в новую моду в 1955 году, когда он построил дом А-образной формы на пляже в Лонг-Айленде, штат Нью-Йорк, известный как дом Элизабет Риз. Дизайн Геллера привлек международное внимание, когда он был представлен в The New York Times 5 мая 1957 года. И вскоре по всему миру были построены тысячи домов с треугольной рамой.

Именно в этот период после Второй мировой войны А-образная рама приобрела свои наиболее определяющие характеристики:

  • Треугольная крутая линия крыши, напоминающая букву А. Крыша обычно простирается до земли, хотя в некоторых версиях крыша заканчивается на высоте нескольких футов над землей.
  • 1-1 / 2 или 2-1 / 2 этажа
  • Фронтоны в передней и задней части дома
  • Много окон в передней и задней стенах
  • Открытая планировка

У А-образной рамы есть много преимуществ, особенно для нас в заснеженном озере Тахо:

  • Сильный снегопад скатывается по земле, а не остается на ней, увеличивая вес крыши
  • Высота А-образной рамы позволяет использовать чердаки и места для хранения вещей
  • С крышей, доходящей до земли, минимальное обслуживание (сайдинг и краска отсутствуют)
  • Благодаря большим окнам на переднем и заднем фасадах, сквозь него проникает много естественного света.

У конструкции А-образной рамы есть несколько отрицательных моментов:

  • Наклонная крыша создает треугольное «мертвое пространство» у внутреннего основания стен на каждом этаже, обеспечивая ограниченное жилое пространство.(При правильном проектировании эти небольшие жилые помещения могут стать уютными и интимными.)
  • С такими драматическими наклонными стенами мало вертикальных стен для демонстрации произведений искусства. (Плюс в том, что соборные потолки, которые это создает, могут быть довольно впечатляющими.)

Несмотря на эти проблемы дизайна, дома с А-образной рамой могут быть довольно очаровательными. Деревенский стиль, декоративно-прикладное искусство и английский деревенский декор хорошо сочетаются с этим стилем дома.

Вот несколько советов по дизайну, которые помогут максимально увеличить ограниченное жилое пространство и воспользоваться преимуществами впечатляющих соборных потолков, создаваемых А-образной рамой:

Расстановка мебели

  • Расширьте узкую комнату, разместив самую большую мебель, например кровать или диван, у более короткой стены.Этот визуальный трюк создает впечатление ширины, а не длины. Кроме того, это обеспечит место для хранения вещей за диваном / кроватью и откроет остальное пространство.

Индивидуальные книжные полки

  • Воспользуйтесь преимуществом минимального пространства на стенах, создав индивидуальные книжные полки от пола до потолка. Это делает углы и щели эффективными, обеспечивая мощный визуальный эффект.

Уютно и интимно

  • Преимущество дома с А-образной рамой — это уют, который он создает.Подчеркните этот атрибут, включив круговую схему рассадки и добавив пледы и подушки для дополнительного комфорта.

Альковы

  • Извлеките выгоду из укромных уголков вашего дома с А-образной рамой. Создайте небольшую рабочую зону, расставьте интересный предмет мебели, повесьте свои любимые произведения искусства или постройте уголок для чтения. Еще один способ акцентировать альков — краской или обоями.

Драматические потолки

  • Дополните эффектные линии потолка красивой подвеской или люстрой.

Тали Джейн — владелец и главный дизайнер Talie Jane Interiors. Позвоните по номеру 855.TALIEJANE сегодня, чтобы получить помощь в проектировании вашего дома с А-образной рамой.

Источники:

http://architecture.about.com/od/periodsstyles/ig/House-Styles/A-frame-Style.htm

http://cottagelife.com/diy/13-well-designed-a-frame-interriors

http://interiorcollective.com/inspiration/how-to-design-in-an-a-frame-home

Randl, Чад. Рама.Нью-Йорк: Princeton Architectural Press, 2004. Печать.

Фред А. Бернштейн. «Эндрю Геллер, 87 лет, архитектор-модернист, умирает». Газета «Нью-Йорк Таймс. 27 декабря 2011г.

6 Планы крошечных домиков в рамке мечты для приятного и функционального отдыха

Представьте себе вневременной очаровательный домик, который идеально впишется на побережье или в горы. Вы изобразили крошечный дом в форме буквы А? Я с детства любил этот классический стиль.

Сейчас я живу в крошечном доме на колесах, но моя любовь к крошечным домам А-образной формы остается сильной. Их культовый вид излучает простоту. Неудивительно, что этот архитектурный стиль так сильно возрождается в разгар крошечного живого движения.

Чувствуешь себя пораженным? Создайте свой собственный с планами крошечного дома в форме буквы А.

Подобно выбору лучшего плана этажа крошечного дома на колесах, важным первым шагом является определение ваших потребностей и главных приоритетов, прежде чем вы сможете выбрать план крошечного дома своей мечты.

Однако есть одно большое различие между этими маленькими домашними стилями — это фирменные наклонные внутренние стены А-образной рамы. Это кардинально сказывается на расстановке мебели, встроенных хранилищах и вариантах декора.

В этой статье я поделюсь лучшими доступными планами крошечных домов с А-образной рамой, а также расскажу о плюсах и минусах, которые помогут вам решить, подходит ли вам такой план.

Топ 6 планов крошечных домиков с А-образной рамой

1) Дек Дидриксен Преобразование планов крошечных домиков с А-образной рамой

  • Планы Цена: 29 $.95
  • Размер: 100 квадратных футов
  • Приблизительная стоимость постройки «сделай сам»: 700-1200 долларов

Дик Дидриксен — создатель самых известных проектов крошечных домов в форме буквы А. Его каюта постоянно ослепляет основные средства массовой информации. Я понял. Все, что трансформируется, на самом деле является предметом детских фантазий.

В этом очаровательном крошечном доме А-образной формы вы сможете погрузиться в близость к природе. Вся боковая стена открывается, образуя крытую террасу или вариант сна наполовину на открытом воздухе.Разве все не хотят сбежать в лес на небольшом пространстве, которое приносит с собой природу?

Более того, эти проекты крошечных домов с А-образной рамой идеально подходят для неопытных мастеров, которые делают все сами. Эта конструкция невероятно проста в сборке и доступна по цене. Первоначальная стоимость всего 1200 долларов. Однако с использованием утилизированных материалов его можно построить всего за 700 долларов.

Интересно, каково это внутри законченной модели? Хорошие новости. Вы можете лично испытать трансформирующуюся форму A-frame, выбрав варианты аренды на время отпуска на Airbnb и Hipcamp.

Узнайте больше о трансформирующейся кабине Дика с А-образной рамой здесь.

2) Планы крошечных домов Alexis A-Frame
  • Планы Цена: 290 долларов
  • Размер: 306 квадратных футов
  • Приблизительная стоимость сборки своими руками: 11 500 долларов

Моя мечта сбылась. Проекты крошечного каркасного домика названы в честь меня! Но в планах крошечных домиков Alexis с А-образной рамой есть больше достоинств. Мечтательная стена окон заливает пространство светом.Кроме того, как и классический крошечный дом с А-образной рамой, Alexis открыт и просторен, в нем почти нет внутренних стен.

В целом создается уютная атмосфера салона, которая кажется больше, чем есть на самом деле.

Одно падение В крошечных домах с А-образной рамой часто тратится впустую пространство вдоль нижней части стены. Alexis решает эту проблему.

Несмотря на то, что это не постоянная высота рядом с наклонными стенами, это место используется для хранения вещей. Встроенные открытые и закрытые шкафы эффективно увеличивают площадь первого этажа, не создавая загроможденного вида.Помогает и спальня на верхнем этаже.

Хотите построить свой собственный каркасный домик Alexis A? Хорошие новости. Планы крошечных домов с А-образной рамой сопровождаются пошаговым руководством по строительству. Узнайте больше здесь.

3) Планы крошечных домов Megan с А-образной рамой
  • Планы Цена: 690 долларов США
  • Размер: 488 квадратных футов
  • Приблизительная стоимость сборки своими руками: 33 400 долларов США

Вам нужен крошечный дом размером с семью? Планы крошечного домика Меган в форме буквы А с двумя спальнями могут подойти вам.Наслаждайтесь функциями, подходящими для постоянного проживания с эффективным использованием пространства.

Большой просторный номер с зоной отдыха и обеденной зоной. Однако здесь нет открытых сводчатых потолков.

Мне нравится гибкость бонусной комнаты Меган. Хотя на планах это обозначено как комната для зимнего сада, ее можно легко использовать как пристройку или домашний офис.

Планировка

Меган включает внутренние стены без уклона внутри А-образной рамы. Это идеально подходит для подвешивания произведений искусства, установки телевизора и создания удобного хранилища.

Купите здесь план крошечного домика Меган в форме буквы А.

4) А-образная рама Weekender
  • Планы Цена: 199 долларов
  • Размер: 415 квадратных футов
  • Приблизительная стоимость сборки: 63 495 долларов

Новая компания ворвалась на сцену малых пространств с новым взглядом на крошечные А-образные рамки. дом-каюты. Den предлагает множество залитых светом крошечных домов с треугольной рамой, в которых все будет на открытом воздухе.

Каждый сочетает в себе «японское мастерство, изящную скандинавскую эстетику и теплоту современного калифорнийского дизайна». Эта эстетика очевидна в их планах крошечных домов A Frame Weekender.

Это современный крошечный дом в форме буквы А с двумя захватывающими дух стеклянными стенами, образующими 14-футовый потолок. Один находится за пределами жилой зоны, а второй — в главной спальне. В отличие от других А-образных рам, спальня находится на первом этаже.

Минималистичные планы крошечных домов Weekender полны чистых линий и мало встроенных хранилищ.В зависимости от вашего отпуска или постоянного проживания, просмотрите множество планов Den, чтобы найти свой идеальный вариант.

5) Планы крошечных домов Долорес с А-образной рамой
  • Планы Цена: 169 долларов
  • Размер: 183 квадратных фута
  • Приблизительная стоимость сборки своими руками: 7 400 долларов

Крошечный, но мощный. Это прекрасно подытоживает планы крошечного дома Долорес в форме буквы А. Постройте свой собственный недорогой, дорогой дом по цене подержанной машины!

На площади всего 183 квадратных фута имеется внушительный объем складских помещений.Помимо обширных встроенных модулей в каждой комнате, в отеле Dolores есть небольшое подсобное помещение, в котором можно разместить велосипед и туристическое снаряжение.

Следуйте вдохновению в дизайне от создателя, Pin-up Homes, чтобы добавить драматические всплески цвета всему крошечному дому Долорес в форме буквы А. Он не только очарователен, но и добавляет контраст с натуральным деревом, что создает ощущение глубины в ультракрошечном пространстве.

Вы влюбились в Долорес? Постройте свой собственный с доступными планами крошечных домов в форме буквы А.

6) The Duo 100 A-Frame Tiny House Планы Фото любезно предоставлено Avrame
  • Планы Цена: доступна только при покупке комплекта
  • Размер: 400 квадратных футов
  • Стоимость комплекта: 16 900–36 650 долларов США

Если вы серьезно настроены построить свой собственный крошечный дом в форме буквы А , Avrame — ваш универсальный магазин.Выбирайте из множества размеров и вариантов комплекта, от панциря до фабрики.

«Комплект AvrameUSA — это гибкая строительная система, которая предлагает вам настраиваемый подход к строительству, который является красиво доступным и эффективным, и позволяет вам добавлять все личные штрихи, которые делают его« полностью вашим ».

Для максимальной ухоженности мой любимый проект крошечного каркасного дома Avrame A — Duo. Он включает в себя слуховое окно для дополнительной жилой площади и чердак для создания второй спальни.

Возможно, лучшая часть — это то, как в нем сочетаются открытость и функциональность.Сводчатые потолки, наряду с внутренними стенами, представляют собой лучшее из обоих миров всех представленных в этой статье конструкций с А-образной рамой.

Готовы приступить к сборке А-образной рамы? Узнайте больше о наборах Avrame здесь.

Ищете другие варианты комплекта для крошечного дома? Посмотрите наш список из пяти невероятных наборов менее чем за 5000 долларов!

Преимущества А-образной рамы Планы крошечных домов Планы крошечных домиков Weekender A Frame действительно восхитительны.

Почему так многих привлекает дизайн крошечного дома в форме буквы А? Дом, в котором внешние стены заменены гигантской крышей, кажется нелепым.Но в симметричной форме есть магнетическое очарование, которое вызывает детское чудо, но как взрослую романтическую привлекательность.

Может быть, потому что крошечные домики в форме буквы А похожи на вечнозеленые деревья, они так хорошо чувствуют себя в лесу. И ничто так не выделяет простую жизненную привлекательность, как домик в лесу.

Благодаря архитектурному стилю, благоприятствующему обширным окнам, планы крошечных домов с А-образной рамой создают ощущение связи с окружающей средой. Обильный естественный свет также способствует экономии энергии в домах.

Кроме того, простота прислонения структурных столбов друг к другу для образования А-образной формы восходит к ранним человеческим жилищам. В этом есть смысл. Конструкция с А-образной рамой относительно проста, особенно для менее опытного строителя.

К счастью, сейчас доступно больше планов и комплектов крошечных домов с А-образной рамой, чем когда-либо прежде.

Прочность в суровых погодных условиях — еще одно важное преимущество крошечных домов с А-образной рамой . В холодном климате снег не может накапливаться на крутой крыше.Однако в более теплом климате тепло поднимается до максимума, поддерживая прохладу основного пола.

Недостатки А-образной рамы Крошечные дома

Всем, кто знаком с дизайном крошечных домов, вы знаете, что творчество — это главное в игре по максимальному использованию каждого сантиметра. Крошечные дома с А-образной рамой требуют столько же креативных решений для хранения крошечных домов, но, возможно, и большего количества встроенных модулей. Проблема в отсутствии вертикальных внутренних стен.

Кроме того, скошенные стены превращают декорирование в настоящую проблему.Возможно, вам придется передать висящие произведения искусства. Вместо этого используйте акцентные стены . Мой совет — просматривать Instagram и Pinterest в поисках удачного вдохновения для декора крохотного домика в форме буквы А.

Имейте в виду, что со всем этим пространством на крыше его замена может оказаться дорогостоящей. Планируйте вкладывать деньги в прочный кровельный материал, например, металл. Это обеспечит долговечную крышу без особой необходимости в ремонте, но первоначальная стоимость будет на высоком уровне.

Найдите свою мечту Планы крошечных домиков с А-образной рамой

Готовы построить собственный мечтательный крошечный дом в форме А-образной формы? Не экономьте на планировании, это на самом деле может быть довольно забавным.Отправляйтесь в исследовательский отпуск!

Забронируйте проживание в арендуемых А-образных рамах разного размера в живописных местах. Ощутить пространство лично — верный способ определить, что лучше всего подходит для вас.

После того, как вы определились с предпочтениями по размеру и планировке, пора выбрать план крошечного дома в форме буквы А своей мечты!

Другие крошечные истории дома, которые стоит проверить!

Планы каркасных домов | Найдите планы дома в форме буквы А, которые вам понравятся!

Что такое дом с А-образной рамой?

Дома с А-образной рамой — это стиль архитектуры «типи», получивший название так называемого треугольного фасада на обоих концах дома.Он имеет крутые крыши, передний и задний фронтоны, а также глубокие карнизы, которые были популярны в 1950-х и 1960-х годах в Америке. Они могут занимать столько или меньше места на земле, сколько вам нужно, потому что базовая конструкция очень гибкая.

Все зависит от того, сколько внутренней комнаты вы хотите, как вы будете разделять пространство внутри и какие изменения вы внесете, чтобы расширить внутреннее и внешнее пространство. Например, многие дома в стиле А-образной рамы могут адаптироваться к включениям, таким как слуховые окна или комбинированные рамы для вариантов с поперечным фронтоном или Т-образной формы.

Дома с А-образной рамой имеют долгую историю во всем мире. От древних японских «хижин на крыше» до европейских фермерских сараев — знаковая треугольная структура быстро стала ответом после Первой мировой войны на нехватку жилья и дом для отдыха в горах.

Он попытался выдать этот первоначальный дизайн за миниатюрный дом в нормандском стиле, переделанный для частного курортного поселка. Таким образом, модель включала в себя довольно много стандартных функций дома с А-образной рамой, в том числе:

  • Открытый план
  • Фанера для экстерьера
  • Крутая двускатная крыша

Дома с А-образной рамой красивы, но не для всех

Следует сразу сказать: черты, которые делают А-образную раму привлекательным и оригинальным стилем дома для современной семьи, — это также ее ахиллесова пята.Они могут удержать вас от рассмотрения этого плана этажа. Однако эти функции также могут побудить вас понять, что другого стиля для вас нет.

Например, у А-образной рамы есть обширный основной этаж. Однако, если вы попытаетесь расширить его вверх, треугольное схождение крыши затруднит, если не сделает невозможным, строительство второго этажа, который будет таким же просторным. Подумайте также о настенных коврах и декоративных элементах: как вы будете вешать произведения искусства на наклонные стены? Подобные дизайнерские решения нужно либо принимать во внимание, либо использовать творческие решения.Конечно, именно здесь может пробудиться красота и новизна плана этажа дома с А-образной рамой.

Сегодня дома с А-образной рамой по-прежнему сохраняют свою первоначальную привлекательность и очарование как дом для отдыха или отдыха. Однако доступная и простая конструкция в сочетании с уникальными требованиями к внешнему виду здания делают А-образную раму популярным вариантом. Он идеально подходит для семей, которые хотят построить дом своей мечты с ограниченным бюджетом, а затем планируют расширяться в будущем.

Внешний вид дома с А-образной рамой

Дома с А-образной рамой часто имеют внешние структурные элементы, которые также влияют на решения по дизайну интерьера.У этих строительных элементов есть свои «недостатки», которые вы можете компенсировать.

Тем не менее, многие люди видят в этих недостатках преимущества или возможности проявить творческий подход и использовать неотъемлемую часть устойчивости домов с А-образной рамой:

  • Длинные, крутые, симметричные скатные крыши с уклоном от вершины до земли. — Эти крыши прекрасно справляются с сильным ветром, сильным дождем и даже сильным снегопадом. Однако, если вы не изолируете должным образом и не обложите крышу с обеих сторон, вы очень быстро потеряете тепло и энергию.
  • Большие стеклянные окна — Эти окна делают интерьер очень светлым, воздушным и жизнерадостным. Это обеспечивает легкий доступ на улицу, и вы даже можете разместить окна в качестве световых люков на наклонной крыше.
  • Большие деревянные балки для рамы — Вы можете оставить их открытыми изнутри и снаружи для создания эффекта сводчатого потолка. Однако балки также предлагают вам умный способ скрыть все инженерные трубопроводы внутри стен. Создав индивидуальный план этажа, вы можете выбрать экологически чистую древесину.Материалы А-образной рамы могут помочь дому «дышать» и устранить такие проблемы, как влажность, грибок и плесень.
  • Фундаментная плита не требуется. — А-образные рамы легко устанавливаются на деревянное основание настила или подпираются на сваях.

Недостаток наклонных крыш, конечно же, заключается в том, что они могут быть перепрофилированы для установки солнечных панелей, которые в сочетании с надлежащей изоляцией и облицовкой могут затем компенсировать ваши затраты на электроэнергию. Фактически, солнечные батареи могут помочь сделать ваш веселый дом на открытом воздухе источником энергии.

Теперь А-образная рама также включает на 20% больше внешнего пространства. Однако длина его строительных компонентов (перекрытия, перекрытия, стен и крыши) требует на 10% меньше материалов для строительства.

Почему люди любят дома с А-образной рамой — и на что обращать внимание

Помимо живописных экстерьеров, интерьеры домов с А-образной рамой создают для семей ту же проблему двойного преимущества и недостатка. Опять же, вы можете по-настоящему проявить творческий подход к своим модификациям и настройкам, чтобы план этажа с А-образной рамой работал на вас.

Нюансы интерьера, характерные для дома с А-образной рамой

Дома с А-образной рамой могут быть настолько просторными или компактными, насколько вам хочется. Например, интерьер каюты Nolla, расположенной на фоне архипелага Хельсинки, представляет собой однокомнатную каюту со стеклянными стенами, предназначенную для сна, отдыха и существующую на фоне морского берега.

Благодаря адаптируемому и гибкому плану этажа А-образные рамы могут включать в себя некоторые или все следующие элементы интерьера:

  • Верхний этаж в стиле лофт
  • Мансардные окна или стеклянные стены от пола до потолка
  • Палубы, окружающие сооружение, или прямоугольная пристройка, увеличивающая площадь в квадратных футах
  • Большие и просторные основные этажи, которые можно разделить на отдельные секции или комнаты, используя оригинальные перегородки или открытые балки для возведения стен, поддерживаемых полом верхней секции

Подходит ли план этажа А-образной рамы для вашей семьи?

Так что, возможно, вы все еще не готовы к рассмотрению, и вам интересно, подходит ли план этажа дома с А-образной рамой для вашей семьи.Конечным поставщиком этого решения являетесь вы, но вот несколько моментов, о которых следует помнить, когда вы пытаетесь адаптировать или масштабировать стиль в соответствии с вашими потребностями:

  • А-образные рамы не имеют подвала, поэтому, если вам не нужны дополнительные квадратные метры, этот план этажа может стать отличным гибридом места для отдыха и дома.
  • Планировка открытого пространства потребует от вас творческого подхода, если вам нужно дополнительное пространство для хранения. Возможно, вам придется использовать модульную мебель, которая либо легко перемещается, либо может представлять собой многофункциональные варианты (например, кухонный остров, который также убирает сиденья или расширяется для дополнительных сидений).
  • Если доступность является для вас непосредственной проблемой и проблемой, выбор А-образной рамы не только экономичен, но и требует для сборки двух-четырех человек.
  • Т-образная рама идеально подходит для семей из двух человек, которые знают, что в следующие пять лет они будут расти в размерах. Это дает вам достаточно времени, чтобы сэкономить на пристройках и дополнениях, так что ваш дом может буквально расти так же, как и вы.
  • А-образная рама
  • работает лучше всего, если вокруг вас достаточно земли или если вы действительно хотите максимально эффективно использовать свою собственность на открытом воздухе, сохраняя при этом красивый дом.Конструкция построена так, чтобы быть доступной для улицы, с большими окнами и пространством на палубе по периметру.

Выбор подходящей планировки дома для вас

Легкий, легкий и в то же время прочный дом в стиле А-образной рамы идеально подходит для домовладельцев, которым нужен баланс между комфортом домашних животных и приключениями на открытом воздухе. А-образные рамы, благодаря их деревенскому происхождению и загородному дому, можно смоделировать, чтобы они выглядели как шикарные, постмодернистские произведения искусства или каюты типа «соль земли».Внутри у вас будет много места для современных и креативных элементов декора.

Если вы знаете, что А-образная рама — самый запоминающийся план этажа для вас, первое место, где можно начать мозговой штурм вариантов, выполнив поиск в базе данных планов этажей Monster House Plan. Выберите один из вариантов расширенного поиска и сузьте свой выбор, сравнивая самые привлекательные планы этажей.

Как только вы узнаете, какой план этажа дома в форме буквы А подходит вам, откройте новую перспективу, используя наши инновационные функции 3D-моделирования интеллектуального плана дома.Вы получите представление о таких деталях, как участки с уклоном, фундаменты и особенности материалов и стоимости. Планы домов Monster также позволяют вам работать с опытными архитекторами и дизайнерами, чтобы вы могли запрашивать индивидуальные изменения или дополнения к уже существующим планам домов. Просмотрите коллекцию домов в стиле А-образной рамы «Планы домов-монстров» сегодня!

Деревянный каркас своими руками | Мы приходим, мы учим, вы строите

С момента создания Timberbuilt компания руководствовалась авантюрным духом нашего основателя.Мы приветствуем наших клиентов с таким же мышлением, чтобы они рассмотрели наш процесс DIY.

Независимо от того, являетесь ли вы подрядчиком с опытной рабочей бригадой или пенсионером, желающим построить свой собственный дом, Timberbuilt предоставит вам руководство и информацию, необходимую для воплощения в жизнь деревянного каркаса, сделанного своими руками.

ВАРИАНТЫ ДЛЯ СДЕЛКИ

Построить собственный дом из деревянного каркаса — непростая задача, независимо от уровня ваших навыков или опыта, поэтому внимательно рассмотрите варианты.

ВЫ ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК

Если вы хорошо организованы и стремитесь составлять график, исследовать и вести переговоры с торговцами и поставщиками материалов, Timberbuilt может позиционировать вас, чтобы вы успешно выступили в качестве собственного генерального подрядчика.Хотя это не для слабонервных (и требует большого терпения), работа в качестве собственного генерального подрядчика может предложить значительную экономию наряду с удовлетворением от организации строительства вашего дома от начала до конца.

Домовладелец и члены команды Timberbuilt на строительной площадке.

ВЫ — ДЕРЕВЯННАЯ РАМА

Некоторым людям просто нужно запачкать руки. Если это вы (и вы любитель лестниц, высот и носить с собой кувалды весь день), то вы и ваша собственная группа столь же агрессивных рабочих (друзья, семья, любой, кто должен вам услугу) в некоторых случаях можете: выполнить монтаж бруса и панелей своими руками.

Установка собственного деревянного каркаса и системы панелей может быть эффективным способом снизить ваши расходы, особенно с учетом скорости большинства сборок.

Для ваших высококвалифицированных клиентов мы отправим нашего ведущего мастера, который будет выполнять работу в качестве консультанта и управлять выдвижным вилочным погрузчиком. Вы, ребята, можете лазить на поясах с инструментами. Если это кажется жизнеспособным (или интересным) вариантом, убедите нас, что вы способны. Физическая сила, выносливость, равновесие и скоординированная моторика — с ручными инструментами и лестницами — очень важны.Но если вы рассматриваете этот вариант, вы это уже знаете.

Профили «сделай сам»

Домовладельцы: Джон и Келли МакДугалл
Дом: The Olive
Роль «сделай сам»: генеральный подрядчик и монтажники деревянных и панельных работ

«Мы надеемся, что компания Timberbuilt гордится собой. Еще раз спасибо за то, что оставались с нами на связи и всегда поддерживали нас. Вы не представляете, как мы с нетерпением ждем возможности принять вас всех и каждого в один прекрасный день ». Подробнее об этом деревянном каркасе своими руками…

Домовладельцы: Криста и Скотт Беннетт
Дом: Беннетт-Ридж
Роль «сделай сам»: генеральный подрядчик

«В других проектах мы могли бы найти дом, купить его, отремонтировать и двинуться дальше. .- сказала Криста. «Но на этот раз мы знали, что строим дом своей мечты и собираемся сделать его идеальным». На что Скотт добавляет: «Этот дом — лучшее, что мы умеем делать». Подробнее об этом деревянном каркасе, сделанном своими руками…

Домовладельцы: Меган и Джош Торман
Дом: Испанская оливковая
Роль «сделай сам»: генеральный подрядчик

«Мы с женой просматривали веб-сайт Timberbuilt последние четыре года и пока мы были привлечены к другим строителям, мы продолжали возвращаться к Timberbuilt и их дизайну Spanish Olive.Итак, мы подумали, что это должен быть дом нашей мечты ». Подробнее об этом деревянном каркасе своими руками…

Деревянный каркас и конструкция дома из соломенных тюков

Планы домов из соломенных тюков и деревянных каркасов

«Strawtron» — это деревянный каркасный дом с изоляцией из соломенных тюков, мой второй крупный набег на естественное строительство после Gobcobatron.

Эйприл и я спроектировали дом с использованием как можно большего количества натуральных материалов, включая солому, дерево, глину, известь и пол из восстановленной древесины. Планы этажей были тщательно продуманы, чтобы сохранить минимальное внутреннее пространство, сохраняя при этом максимальную функциональность.

Нашей конечной целью было сделать пространство и планировку максимально подходящими и эффективными для этого климата. Северо-восток Миссури вынужден бороться с высокой температурой и влажностью, морозом и снегом, сильными ветрами и сильными дождями, чрезвычайно тяжелой глинистой почвой, торнадо, засухой и наводнениями. Строить это место непросто!

Особенности конструкции деревянного каркасного дома

  • Строительные элементы: изоляция из соломенных тюков, деревянный каркас из местного дерева (пиленый белый и красный дуб, целая черная акация), бетонный фундамент для пирса, живая крыша, глиняная и известковая штукатурка, стены крыльца из легкой глины из соломы
  • Интерьер. Жилая площадь 1-го этажа. Ориентировочные размеры 13х24 фута (около 300 квадратных футов).
  • Планируется, что теплица размером 10х14 футов будет служить источником тепла, дополнительным жилым помещением с солнечным душем, раковиной и т. Д., и место для выращивания прекрасных вещей
  • Винтовая лестница из круглого дерева ведет на второй этаж над основным жилым помещением, с выходом на балкон глубиной 6 футов на западе.
  • Северное крыльцо — закрытое, хорошо вентилируемое пространство для летнего приготовления пищи и отдыха.
  • Кладовая над крыльцом
  • Тепло от небольшой дровяной печи (изначально печь Morso 1410)

Хронология строительства Strawtron

Эйприл и я спроектировали Strawtron зимой 2011–2012 годов, полностью согласившись с тем, что початок не подходит для четырехсезонного жилья на северо-востоке Миссури.Gobcobatron будет переоборудован в аренду на три сезона.

Мы придумали амбициозный план по созданию пространства, готового к проживанию в течение года. Наша цель была ясна с самого начала: мы хотели спроектировать эффективный, просторный, но небольшой, красивый дом, построенный в основном вручную, который мог бы служить успешной моделью естественного строительства для нашего конкретного климата и места.

Мы разработали планы этажей и в сотрудничестве с Томом Кундиффом, профессиональным странствующим деревянным мастером, разработали конструкцию деревянного каркаса, соответствующую конструкции, которую мы задумали.Том ловко преобразовал наши планы этажей в реальный каркас, включив в него все элементы, которые мы хотели видеть в финальном доме.

Одновременно мы начали свой вход в мир естественных строительных мастерских и планировали провести наши первые полноценные классы летом 2012 года: мастерскую по деревянным каркасам в июне и мастерскую по производству соломенных тюков в июле.

Эти семинары принесут нам пользу, объединившись с опытными учителями, чтобы построить дом из компонентов, с которыми у нас был минимальный опыт, распределить рабочую нагрузку и одновременно привлечь заинтересованных лиц к созданию и получению новых навыков, ускорить сроки и, в конечном итоге, , чтобы построить дом там, где иначе это было бы невозможно.

Оба мастерских имели большой успех. Мы с Эйприл никогда в жизни не работали так усердно, как этим безжалостным жарким летом 2012 года, одновременно работая по дому и организовывая / продвигая / проводя два крупных семинара. Мы закончили деревянную раму и крышу в самый последний момент, и огромный объем работы был выполнен в мастерской по производству соломенных тюков. В конце лета мы работали в одиночку, чтобы опломбировать дом, и мы смогли жить в доме на зиму по возвращении, зарабатывая деньги вдали от нас.

В 2013 году мы закончили жилую крышу, сделали внутреннюю отделку и оштукатурили, закрыли северное крыльцо, построили круглую винтовую лестницу и… подготовились к переезду в Кентукки (да, мы покидали дом, который только начали чтобы насладиться). Но это уже другая история.

В 2014 году мы вернулись на шестинедельный строительный марафон и полностью завершили внутреннюю и внешнюю отделку помещения. Отделка внешней известковой штукатуркой, отделка внутренней глиняной штукатуркой, потолки, столярные изделия и множество других задач были выполнены.Мы также пошли дальше и подключили к дому электричество.

Strawtron был огромным подвигом любви, еще большим опытом обучения и источником большой радости и множества воспоминаний.

Свободный план деревянного каркасного дома

Вот полный набор наших планов зданий для деревянного каркаса, включая трехмерные изображения, планы этажей, чертежи фасадов и т.д .: Планы и дизайн этажей деревянных каркасных домов.

Если вы найдете эти рисунки полезными, свяжитесь с нами и дайте нам знать.Возможно, в будущем мы сделаем чертежи дома вне рамок.

Построение А-образной конструкции

Информация в этой статье относится к:

ВОПРОС

Я хочу построить дом с А-образной рамой, но не могу правильно построить крышу. Как я могу это сделать?


ОТВЕЧАТЬ

Уловка создания дома с А-образным каркасом состоит в том, чтобы сначала получить правильные плоскости крыши, а затем работать с комнатами внутри.

В этом примере мы проведем вас через создание базовой структуры A-Frame в новом плане, созданном с использованием шаблона стиля по умолчанию. Как только вы поймете этот процесс, вы сможете применить эти знания в своем собственном дизайне.

Построить структуру

  1. Используйте инструмент Straight Exterior Wall , чтобы нарисовать базовую прямоугольную структуру размером 30 x 40 футов.
  2. На этаже 1 используйте инструмент Select Objects , чтобы выбрать одну из 30-футовых внешних стен.
  3. Щелкните на инструменте редактирования Изменить на фронтальную стену .
  4. Используйте ту же процедуру, чтобы заменить противоположную 30-футовую стену стеной со сплошным фронтоном.

    В Home Designer Pro вы можете группировать обе стены, чтобы одновременно сделать их сплошным фронтоном.

После того, как вы создали полностью закрытую конструкцию, можно приступить к созданию второго этажа.

Для создания второго этажа

  1. Выберите Build> Floor> Build New Floor из меню и в диалоговом окне New Floor выберите Получить новый план 2-го этажа из плана 1-го этажа и нажмите OK для отображения этажа 2 По умолчанию.


  2. В данном примере мы не будем вносить никаких изменений в настройки этажа 2 по умолчанию, поэтому нажмите OK , чтобы построить второй этаж.

Теперь, когда у вас есть второй этаж, вы готовы построить крышу с соответствующим уклоном.

Установить уклон крыши

  1. Выберите в меню Build> Roof> Build Roof .
  2. На панели «Крыша» диалогового окна « Построить крышу »:



    • Увеличьте крутизну шага (12 дюймов) до 22 «.
    • Отметьте Игнорировать верхнюю часть (2-й этаж) .
    • Нажмите OK , чтобы перестроить крышу с новым уклоном.

Теперь, когда для обеих противоположных стен на первом и втором этажах установлено значение Full Gable, так что они не будут автоматически генерировать шатровую крышу , которую Home Designer создаст по умолчанию, у вас есть установленный уклон крыши, а второй пол будет проигнорирован при автоматическом создании крыши, вам необходимо отрегулировать высоту первого этажа так, чтобы плоскости крыши доходили до земли.

Уменьшить высоту первого этажа

  1. Вернитесь на этаж 1 и используйте инструмент Select Objects , чтобы выделить комнату.
  2. Щелкните инструмент редактирования Открыть объект , чтобы открыть диалоговое окно Room Specification .
  3. На панели «Общие»:

    • Уменьшите высоту потолка до 6 дюймов .
    • Снимите флажок рядом с опцией для Плоский потолок над этой комнатой .
    • Нажмите кнопку OK , чтобы сохранить эти изменения и закрыть диалоговое окно.
  4. Наконец, возьмите вид Camera , чтобы увидеть результаты.

    Если в этот момент вы не видите двускатную крышу или крыша слишком высокая, либо вы не снизили высоту потолка в комнате на первом этаже, либо вы уже отключили функцию автоматического восстановления крыш. В версии Home Designer Essentials нет Auto Rebuild Roofs, поэтому вам нужно вернуться в диалоговое окно Build Roof, чтобы перестроить плоскости крыши на основе более низкой высоты потолка для этажа 1.

Теперь, когда вы видите, что создали нужный тип стиля и не хотите, чтобы какие-либо будущие изменения, внесенные в остальную часть проекта, повлияли на крышу, вам необходимо отключить автоматическое создание плоскостей крыши.

Чтобы отключить автоматическое восстановление крыши и перенастроить стены *

* Функция Auto Rebuild Roofs недоступна в версии программного обеспечения Home Designer Essentials.

  1. Выберите Build> Roof> Build Roof , чтобы снова отобразить диалоговое окно Build Roof .
  2. Снимите флажок Auto Rebuild Roofs и нажмите OK .

    • Снятие флажка Auto Rebuild Roofs гарантирует, что теперь, когда у вас есть крыша такой, какой вы хотите, она не будет восстанавливаться.
  3. Теперь, когда крыши не восстанавливаются, вернитесь к виду в плане этажа.
  4. Используйте инструмент Select Objects , чтобы снова выбрать комнату на первом этаже, и щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
  5. Нажмите один раз на значок гаечного ключа рядом с Потолок , чтобы использовать значение потолка по умолчанию, затем нажмите OK .

  6. Теперь у вас есть двухэтажный дом в форме буквы А с небольшой мансардой на вершине. Вы готовы изменить свой план А-образной рамы, добавив внутренние стены, приспособления, мебель и т. Д.

    Примечание: Вам также может потребоваться переместить стены второго этажа, чтобы они не выступали за пределы крыши. В этом примере 40-футовые секции стен второго этажа были перемещены на 60 дюймов.

The Mania for A-Frames — Old House Journal Magazine

Прошлым летом, проезжая на север через Висконсин, я проехал шесть А-образных рам вдоль дороги. Один служил вестибюлем довольно обветшалого мотеля, другой был маленькой загородной церковью, а остальные представляли собой жилища, выглядывающие из соснового леса. Всем было не менее 30 лет. Эти постройки были непреходящим свидетельством послевоенного бума в строительстве скромных и доступных домов с А-образным каркасом — треугольной формы здания, столь влиятельной, что ее культурная сокровищница использовалась для других целей, таких как мотели и церкви.Откуда взялись эти необычные здания и что сделало их такими популярными в 1950-х и 60-х годах?

Sierra Club одним из первых последователей А-образной рамы. Хижина Брэдли была разобрана в 1997 году и реконструирована в четырех милях от первоначального места.

Dick Simpson / Princeton Architectural Press

А-образная рама имела правильную форму в нужное время. Середина 20-го века была эпохой второго все, когда послевоенное процветание сделало вторые телевизоры, вторые ванные комнаты и вторые автомобили просто десертами американской жизни среднего класса.Вывески в строительных магазинах и реклама в популярных журналах воплотили идею в жизнь, заявив: «Каждой семье нужно два дома!… Один для рабочей недели, другой для чистого удовольствия». Увеличение располагаемого дохода и свободного времени, новые экономичные строительные материалы, дешевый кредит и строительство дорог, превративших дикая природа в доступные участки для отдыха, демократизировали загородный дом.

Многие из этих домов были построены по формам, традиционным для дикой природы, от бревенчатых домиков до обшитых деревянными панелями коттеджей.На противоположном конце спектра находились дома с высокой концепцией: модернистские коробки с плоскими крышами и стеклянными фасадами, вызывающе выделяющиеся на фоне ландшафта. Тем не менее, для отдыхающих, которые хотели провести отпуск, который был инновационным и захватывающим, современным, но теплым, местом, полностью подходящим для неформального нового образа жизни, появилась третья альтернатива.

План-бук А-образные рамы, такие как Ranger от Douglas Fir Plywood Association, хитро продвигали как стиль жизни, так и строительный материал.

Douglas Fir Association / Princeton Architectural Press

А-образная рама — по сути равносторонний треугольник, в котором крыша и стены образуют одну поверхность, спускающуюся к полу — преодолела географические, социальные, экономические и стилистические границы, чтобы стать культовым домом для отдыха послевоенной эпохи.Это может быть воплощение современного геометрического изобретения или непоколебимая вневременная форма, предполагающая природу и деревенское выживание. Это было место, где можно спрятаться или показать себя. От грандиозного дизайна Натаниэля Оуэнгса с видом на Биг-Сур до небольших фанерных лачуг, рекламируемых в Field and Stream, — А-образная рама была практически на любой бюджет. Он был прочным, легко создавался и казался подходящим в любой обстановке. Возможно, наиболее привлекательным было то, что А-образная рама отличалась индивидуальностью, которая предлагала расслабиться и уйти от повседневного мира.

Вдохновение для А-образных рам

Треугольные здания не всегда имели такой игривый оттенок. Так называемые «хижины на крыше» появляются в древней Японии, Полинезии и по всей Европе, где они функционировали как кухонные помещения, складские сараи, приюты для животных и крестьянские коттеджи. Некоторые дожили до 20-го века, возможно, чтобы повлиять на нескольких швейцарских и немецких архитекторов, которые заново открыли форму в 1910-х и 20-х годах. Наполняя это ностальгическим национализмом, дизайнеры Альберт Рейдер, Пол Артария и Эрнст Мэй предложили А-образную раму в качестве ответа на нехватку жилья после Первой мировой войны, а также для ранних версий горных хижин выходного дня.

Дом Беннати, построенный архитектором Рудольфом Шиндлером в 1934 году в Лейк-Эрроухед, Калифорния, является одним из первых известных домов для отдыха с полностью крышей в Соединенных Штатах.

Р.М. Коллекция Шиндлера, Коллекция архитектуры и искусства, Калифорнийский университет в Санта-Барбаре / Princeton Architectural Press

В Соединенных Штатах А-образная рама долгое время использовалась для ледяных домов, насосных станций, полевых укрытий и курятников, но никого думал жить в них по собственному желанию. Эта точка зрения изменилась в 1936 году, когда Рудольф Шиндлер спроектировал дом в форме буквы А для Гизелы Беннати на холмах над озером Эрроухед в Калифорнии.Чтобы соответствовать строительным ограничениям в частном курортном поселке, архитектор австрийского происхождения выдал дом за «нормандский стиль». Хотя это и отличалось от большей части современных работ Шиндлера, оно все же отражало его интерес к геометрическим формам крыш и динамичным внутренним пространствам, возникшим в результате их использования. А-образная рама Шиндлера с остекленным торцом, обращенным к виду, открытой планировкой и широким использованием фанеры, представляла собой скромный послевоенный загородный дом, построенный на 20 лет раньше своего времени.

Только в процветающую эпоху после Второй мировой войны условия были подходящими для повсеместного внедрения треугольных домов для отдыха.На первом этапе бума А-образной рамы (примерно между 1950 и 1957 гг.) Постепенно развивались молодые молодые дизайнеры, многие из которых жили в творческой архитектурной среде северной Калифорнии. Благодаря их работе, дом для отпуска с А-образной рамой во всех его бесчисленных вариациях обрел форму. Они разработали способы ограждения или открывания торцов фронтона, планировки интерьера, ориентирования палуб и входов, вставки слуховых окон и комбинирования рам для создания вариантов с поперечным фронтоном или Т-образной формы — распространенные подходы, которые будут появляться снова и снова, когда форма начинает меняться. взлет ближе к концу десятилетия.

В 1950 году Уолли Ремелин, промышленный инженер, заинтересованный в эффективной архитектуре, построил пару А-образных профилей на холмах над Беркли, штат Калифорния. Почти одновременно журнал Interiors опубликовал A-образную раму Сан-францисканца Джона Кардена Кэмпбелла в коллекции новой архитектуры. В течение следующих нескольких лет Джордж Рокрайз разработал дизайн с поперечным фронтоном в Скво-Вэлли, Калифорния, Хенрик Булл построил один в Стоу, Вермонт, а Эндрю Геллер построил еще один в Амагансетте, Лонг-Айленд.(Обе восточные А-образные рамы положили начало успешной карьере архитекторов в дизайне загородных домов.) Тем не менее, именно версия Джона Кэмпбелла, названная «Дом отдыха», первой вызвала всеобщий интерес и ускорила распространение А-образной рамы по всей стране.

Студент Массачусетского технологического института Хенрик Булл принес восточную форму, когда он спроектировал эту двухэтажную А-образную раму в Стоу, штат Вермонт, в 1953 году — возможно, первую в этом районе.

Henrik Bull / Princeton Architectural Press

Гладкая фанерная поверхность, ярко-белый интерьер, татами и стулья-бабочки — все это воплощало в себе модернистскую чистоту дизайна Кэмпбелла.Он любил говорить, что дом заключает в себе больше всего пространства самым драматичным образом за наименьшие деньги. Установив его размеры на модуль 4 ‚(ширина листа фанеры), он еще больше снизил затраты и упростил конструкцию, которая и без того была дешевой и простой в изготовлении. С самого начала Кэмпбелл рассматривал свою А-образную рамку как потенциальный проект «сделай сам», открытый даже для «новичков, которые все тупят».

После показа полноразмерной модели на Фестивале искусств в Сан-Франциско в 1951 году Кэмпбелл получил поток звонков с просьбой предоставить дополнительную информацию о Доме отдыха.Он начал продавать чертежи из своего офиса и быстро приступил к разработке заранее подготовленного набора, который содержал все необходимое для сборки дома, от древесины до гвоздей и молотка. Набор появлялся в бесчисленных статьях (в первую очередь в журнале Look), на домашних выставках, на спортивных ярмарках и в рекламных акциях универмагов на Западе. В 1952 году Кэмпбелл построил свой собственный Дом отдыха через мост Золотые Ворота в Милл-Вэлли. Вскоре он основал небольшую сеть дилеров, предлагающих предварительно нарезанные упаковки в Лос-Анджелесе, Денвере и Нью-Йорке.Фотографии А-образной рамы, висящей над Милл-Вэлли, появились в брошюрах по франшизе, журнальных статьях и книгах с планами на следующие 20 лет.

Дом отдыха Джона Кэмпбелла, представленный на Фестивале искусств в Сан-Франциско в 1951 году, был выполнен в стиле модерн в стиле высокого искусства, но доступным для широких масс.

Эрни Браун, любезно предоставлено Eichler Network Archives / Princeton Architectural Press

Досуг для масс

Дом отдыха ознаменовал новый этап в истории А-образных рам.Это повлияло не столько на интерпретацию треугольной структуры Кэмпбеллом, сколько на способ ее упаковки и продвижения. Кэмпбелл представил Leisure House как естественный дизайн для горы или пляжа, для летнего коттеджа или зимнего лыжного домика, забавную форму дома для отдыха, которая была современной и отличной, но при этом убедительно традиционной. Это было достаточно недорого, чтобы позволить себе молодые пары, и достаточно просто для сборки плотников на выходных. Таким образом, Дом отдыха стал воплощением новой культуры досуга.

Распространение послевоенного феномена домов отдыха и ажиотаж, вызванный первым поколением специально разработанных А-образных рам, не остались незамеченными в строительной индустрии. К концу десятилетия производители строительной продукции и торговые ассоциации, разбогатевшие в результате жилищного бума 1950-х годов и ищущие новые рынки за пределами пригородов, начали предлагать книги планов загородных домов, которые включали списки материалов, заполненные их продуктами. Они объединились с местными строителями, лесными складами и строительными магазинами, чтобы предложить предварительно вырезанные комплекты для дома для отдыха и строительные услуги.Мгновенно узнаваемые и привлекательные для широкого круга клиентов, А-образные оправы часто были центральным элементом этих программ.

Эта треугольная рама со штабелированными фронтонами в лыжном домике Аспен-Хайлендс в Колорадо имеет перекрывающиеся фронтоны, которые придают склонам изысканный вид. (Фото: Pepi 2 / Princeton Architectural Press)

Ассоциация фанеры из пихты Дугласа (DFPA), базирующаяся в Такоме, Вашингтон, была одной из первых организаций, заметивших приближение бума загородных домов. В 1957 году маркетологи DFPA услышали о конструкции А-образной рамы, разработанной Дэвидом Хеллайером, местным педиатром и строителем-любителем.Они предложили Хеллеру бесплатную фанеру в обмен на его планы, сфотографировали дом, когда он рос, и включили его в свою зарождающуюся рекламную кампанию. В течение первых нескольких месяцев после публикации A-образной рамы Hellyer фанерная ассоциация выполнила более 12 000 заказов на полные рабочие чертежи. В течение следующего десятилетия он появлялся в таких разнообразных публикациях, как Journal of Medical Economics и American Tourist Американской автомобильной ассоциации.DFPA что-то поняла, и множество других организаций и компаний последовали его примеру, надеясь нажиться на растущей популярности A-frame.

В 1960-е годы дух времени с А-образной рамой стал национальным. Горнолыжные склоны от Стоу, штат Вермонт, до Скво-Вэлли, штат Айдахо, были разбросаны в форме треугольника, и их вариации были обычным явлением в курортных поселках, на берегах озер, в лесах и проселочных дорогах между этими мекками. В процессе этого треугольная форма здания стала культурным символом-архитектурным условным обозначением для отдыха и хорошей жизни.Кукольные домики с А-образной рамой и игровые домики на заднем дворе позволяют детям развлечься. А-образные рамки появились на фоне рекламы мотоциклов, снегоходов и газовых туалетов («Дестройлет»). Их даже раздали в качестве главных призов на домашних выставках и лотереях по почте, спонсируемых компаниями по производству замороженных овощей.

Треугольная форма в Eclipse

У веселья есть мода, и к первым годам 1970-х годов скромная А-образная рама стала анахронизмом. Дома для отдыха увеличивались в размерах и отступали от прежних причудливых тенденций, пока их мало что отличало от постоянных домов.Цены на недвижимость выросли настолько высоко, что не имело смысла строить А-образную раму за 10 000 долларов на участке за 80 000 долларов. Энергетический кризис в конце десятилетия привел к дальнейшему сокращению спроса на удаленные, неизолированные дома для отдыха, которые, как известно, трудно отапливать. Квартиры и таймшеры стали предпочтительным вариантом для тех, кто раньше, возможно, выбирал А-образную раму. Тем не менее, некоторые элементы конструкции с А-образной рамой остались жить. Жилые комнаты со сводчатыми потолками, чердаки и большие застекленные фронтоны — характерные черты послевоенных треугольных убежищ — стали обычным явлением в постоянных домах в 1970-х годах.

Двадцать пять отдельных единиц А-образной рамы в мотеле Ranch в Райс-Хилл, штат Орегон, все еще существуют. (Фото: Chad Randl / Princeton Architectural Press)

Сегодня, когда земельных участков для отдыха не хватает и они пользуются большим спросом, А-образные рамы, построенные в 1950-х и 1960-х годах, плохо себя чувствуют. Те, которые не сносят в кратчайшие сроки, чтобы освободить место для особняков Mc (Vacation) площадью 6000 квадратных футов, превращают в прихожие или подъезды для гораздо более крупных домов. Буквально в прошлом году проект Джорджа Рокриза 1954 года с перекрестным фронтоном, о котором говорилось в бесчисленных журнальных статьях на протяжении всего периода, был снесен новым владельцем, более заинтересованным в престижном поместье Скво-Вэлли, на котором располагался дом.Другие остались стоять, в основном забытые и часто переделанные до неузнаваемости. А-образные рамы Беркли Уолли Ремелина сохранились, как и двухэтажный автобус Дэвида Хеллера DFPA недалеко от Олимпии, штат Вашингтон. Напротив, от дома отдыха Джона Кэмпбелла в Милл-Вэлли остались две балки этажа, спрятанные под значительно расширенной структурой.

Недавно несколько поклонников современной архитектуры середины века купили А-образные рамы и вернули их к их внешнему виду 1960-х годов. Пока одни восстанавливают старые А-образные рамы, другие строят их заново.В 1998 году архитектор Стивен Изенур из Venturi, Scott Brown and Associates построил отличительную библиотеку в форме буквы А и студию скульптур для Летней программы искусств Акадии в штате Мэн. Для людей, интересующихся типичным треугольным домом для отпуска, планы все еще разлетаются, большинство из них относятся к эпохе расцвета А-образной рамы. Недавно я встретил Ларри Стовера, электрика и строителя-любителя, который использовал набор, который он купил в Интернете, для своего участка на реке Грин Брайар в Западной Вирджинии. Оказалось, что это копия рисунков Хеллайера 1957 года.

В начале 1960-х годов 300 000 семей в год покупали или строили дома для отдыха. Многие выбрали дизайн, который, хотя и основан на древних строительных традициях, казался подходящим фоном для игр послевоенного процветания. А-образные формы гармонировали с природой, стирали грань между интерьером и экстерьером, могли быть созданы теми, кто хотел сделать это сам, и легко упаковывались в доступные комплекты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
