С чего начинается вентиляция в каркасном доме: планирование, схемы устройства, основные этапы монтажа

Дома каркасного типа часто строят из материалов, затрудняющих естественный воздухообмен поэтому при планировке сразу вносят требуемый вариант вентилирования и кондиционирования. Если устанавливается вентиляция в каркасном доме, как правильно ее обустроить будет зависеть от всех особенностей строения и наличия материалов. Но, в любом случае, строительный процесс должен соответствовать всем нормам и правилам, а также типу устанавливаемой системы воздухообмена.

Вентиляция в каркасном доме закладывается еще на этапе проектирования строенияИсточник zakazhi-remont.ru

Зачем вентиляция и нужна ли она

Главная угроза свежему воздуху — углекислый газ (СО2). При небольшом повышении уровня CO2 человек ощущает духоту, усталость, сонливость, невозможность сосредоточиться, потерю внимания, раздражительность, снижение работоспособности.

Если уровень CO2 будет повышаться дальше, то наступают проблемы с дыханием, удушье, учащенный пульс, головокружение, а кто-то вообще падает в обморок.

Концентрация co2 в воздухе и его влияние на самочувствие человекаИсточник 7lestnic.com

Наиболее вредным является долговременное пребывание в помещениях с высоким содержанием CO2, поэтому так важно уделять внимание вентиляции помещений.Правильный и энергоэффективный метод регулирования воздухообмена, это регулирование по датчику СО2.

Нужна ли вентиляция в каркасном доме, в первую очередь зависит от материала каркаса. Стандартные дома каркасного типа изготавливаются из не дышащих материалов, поэтому проект системы составляется вместе с планировкой дома. А затем совместно с обустройством дома выполняется по чертежам и схемам, специально подобранным под тип строения.

Стандартный каркасный дом имеет энергосберегающую и герметичную конструкцию, которая дополнена пластиковыми окнами и дверьми. Это заставляет воздух постоянно нагреваться внутри помещения, так как нет полноценного обмена с окружающей дом воздушной средой.

Наиболее требовательными помещениями строения в отношении необходимости обмена воздуха являются ванные комнаты, туалеты и кухни. Вытяжка в каркасном доме устанавливается именно в таких местах.

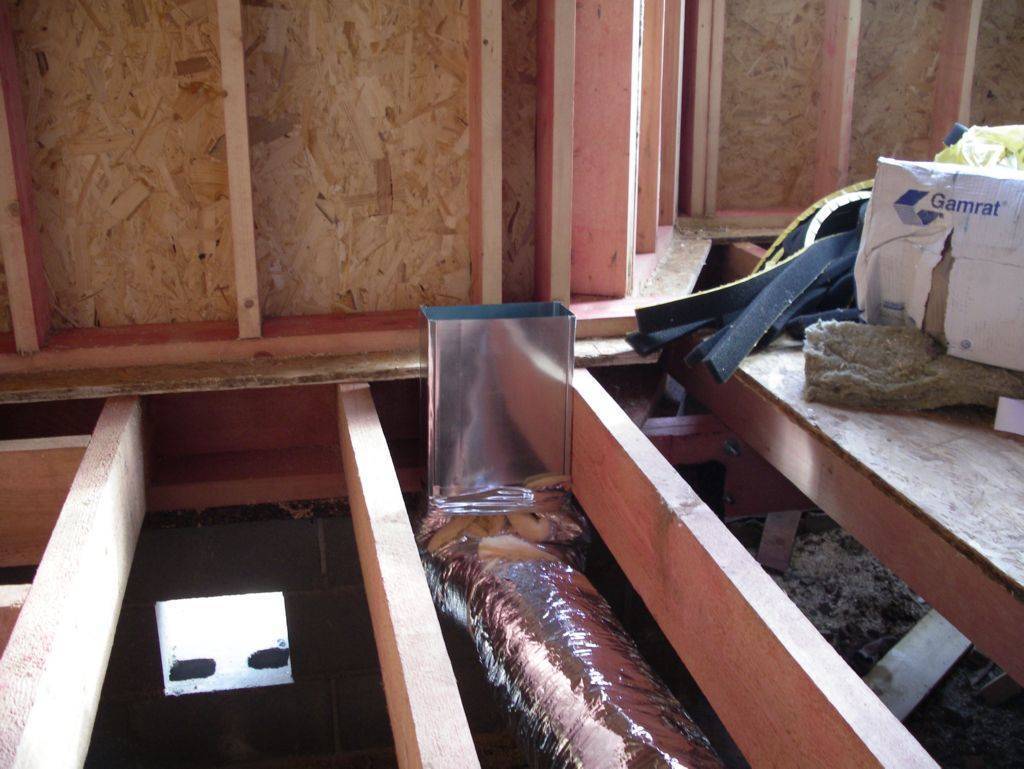

Вытяжная труба прокладывается под потолком в процессе возведения домаИсточник zen.yandex.ru

Для каждого типа строения по использованию устанавливается свой вид устройств для воздухообмена:

  • сезонное проживание. Обычно это обычная дача. В таких случаях систему устанавливают естественную во всех необходимых помещениях;
  • круглогодичное дачное использование. В нескольких помещениях, в том числе на кухне, устанавливается канал вытяжного характера с принудительной вентиляцией, то есть механической;
  • постоянное проживание в доме. Чаще всего используется принудительный тип вентиляции.
    Применяется рекуператор тепла и постепенная подача воздуха на минимизации скачков температурного режима.

Кроме представленных вариантов есть еще смешанные схемы, которые включают в себя особенности каждого типа вентиляции с разделением по помещениям, которым требуется воздухообмен увеличенного или уменьшенного характера.

Основные виды

Есть несколько основных видов систем воздухообмена. Каждый из них применяется при определенных условиях эксплуатации дома, а также при наборе условий и особенностей конструкции.

Естественный воздухообмен

Естественный тип считается наиболее простым и используется в небольших каркасных домах.

В небольших домах допускается применение естественной вентиляцииИсточник electro-klimat.by

Чаще всего эти дома имеют сезонное использование. Особенности естественного типа воздухообмена:

  • вытяжка находится на кухне и в помещениях с ванной и санузлами;
  • в стены остальных помещений врезаны приточные каналы;
  • для притока воздуха применяются трубы, в основном из пластика или асбоцемента. Металлические трубы используются редко.

Основной способ использования естественного вида устройства – через приточный канал воздух поступает в помещение, а затем через коридоры доходит до мест с вытяжкой. Сами каналы нужны по причине герметичности каркасной конструкции. При более простом варианте просто открываются окна, и воздух идет дальше по помещениям с выходом через систему вентиляции.

Клапан приточного типа является небольшим устройством, через которое и поступает воздух с улицы. Среди моделей клапанов встречаются такие, которые оборудованы и специальными глушителями шума, а также фильтрацией. Уличный вход клапана обязательно закрыт решеткой с небольшими ячейками. Со стороны выхода воздуха в помещении устанавливается специальный заслон, с помощью которого идет регулировка воздуха.

Клапан с возможностью регулирования входа/выхода воздухаИсточник poradu24.com

Стандартным размером отверстия в стене является сечение в 5-13 сантиметров. В приточные каналы первоначально вставляются пластиковые трубы с шумо и термоизоляцией.

Естественный воздухообмен полноценно работает только в холодное время года, так как основана на разнице температурного режима и давления в помещении и вокруг дома. При теплой погоде требуется устанавливать вентиляторы дополнительного характера. Это позволяет сделать воздухообмен полноценным. К каждому вентилятору в специальных помещениях, в том числе на кухне должен быть подключен датчик влажности. Это помогает обеспечивать климатический контроль в полноценном режиме в любое время года.

Вентиляция каркасного дома предусматривается заранее, так как это помогает избегать проблем при ее установке и обустройстве.

Установка вентиляционного клапана выглядит следующим образом:

Принудительная вентиляци

Лучшим вариантом для постоянного проживания считается принудительная вентиляция, которая устанавливается еще в самом начале обустройства дома.

Принудительный вариант воздухообмена достигается наличием вентиляторов на входе воздушных масс в помещения и на выходе. Это обеспечивает постоянную циркуляцию.

Принудительная вентиляция более сложная, но надежнее в плане воздухообменаИсточник alladvices.ru

Большинство принудительных систем оборудуются автоматизацией, которая регулирует выход и вход воздуха. Очень часто вентиляция в каркасном доме под ключ устанавливается именно принудительного типа.

Особенности принудительного варианта:

  • воздух поступает через всасывающие каналы приточного типа;
  • при повышении в доме давления через вентиляцию на кухне и в санузлах выходит воздух отработанного типа;
  • подача и выход воздушной массы приблизительно равны;
  • весь процесс происходит с помощью механической тяги;
  • при рекуперации тепла идет согрев входящего воздуха.

Приступая к выбору системы принудительной вентиляции, домовладельцу следует учитывать не только большое число различных параметров, но и принимать во внимание бытовые ситуации.

Основными критериями, определяющими эффективность климатического оборудования, является снижение прямых теплопотерь дома, выражающееся в передаче тепла, от отработанного воздуха приточному, равно как и точный подбор и соблюдение рабочих параметров системы, а также ее автономность.

Главным расчетным значением принудительной вентиляционной установки является объем воздуха, который должен поступать в помещение в течение одного часа. Тут необходимо понимать, что в отличие от систем отопления, расчет мощности вентиляционного оборудования осуществляется не по площади дома или кубатуре комнат, а с учетом назначения каждого помещения и частоты присутствия в нем людей. Например, для спальни достаточным будет обеспечить воздухообмен в объеме 60-80 кубометров в час на одну комнату. Для большого помещения столовой, гостиной (совмещенной кухни-гостиной) потребуется уже 120-150 м3/час. Исходя из этих параметров определяется общая производительность установки.

Далее решается вопрос с догревом входящего воздушного потока и оснащением устройства нагревателем соответствующей мощности.

Дмитрий Шувалов

Технический директор ООО «ТУРКОВ»

Стоит учесть, что дома из СИП-панелей обычно имеют встроенные вентиляционные каналы, что облегчает установку всей системы.

Принудительная вентиляция считается наиболее современной и экономичной, но и по цене она чаще всего превосходит остальные варианты. Требуется помнить, что при первичном обустройстве дома необходимо сразу заняться установкой вентиляционной системы.

Смешанный тип

Смешанный тип является комбинированием механического (принудительного) и естественного варианта вентиляции. Отработка воздуха идет из помещений по каналам вентиляционного характера. Объем каналов и их размеры зависят от площади и размера строения.

Комбинированный тип вентиляции не всегда актуален в домах для постоянного проживанияИсточник komfortdom.bydgoszcz.pl

Стандартная система вентиляции при комбинировании строится на основе пропорций – 200 кв. метров обслуживает 7-8 каналов.

Сами каналы должны быть сделаны из пластиковой или асбоцементной трубы. В каждый из каналов монтируются вытяжные вентиляторы. Они могут быть с ручным или автоматическим запуском. При автоматическом режиме дополнительно требуются датчики влажности или инфракрасного типа. Первый вариант работает по показателям окружающего воздуха, а второй при появлении людей в помещениях.

Мощности вентиляторов рассчитываются специалистом при проведении проектного расчета вентиляции на основе характеристик строения и требований.

Приток воздуха создают на основе системы приточных каналов, встроенных в стены или окна.

Комбинированная система имеет один недостаток – в холодное время года в помещение поступает прохладный воздух. Поэтому такой тип вентиляции не применяется в строениях для постоянной работы. Либо устанавливается дополнительный обогрев помещения.

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Основные ошибки при монтаже систем вентиляции в следующем видео:

Особенности и схемы

У каждого типа есть свои особенности, которые влияют на его выбор для эксплуатации. Есть несколько основных нюансов:

  • большая часть каркасных домов имеет предварительно установленную воздухообменную систему;
Трубы для воздухообмена монтируются согласно проекту при возведении домаИсточник rhvac.ru
  • для каждого дома используется своя схема и планировка вентканалов;
  • автоматизация обеспечивает полноценное функционирование только при наличии хороших и исправных датчиков;
  • схема и план вентиляции должен быть составлен еще при планировке дома, но если этого не произошло, то план выполняется до обустройства всех помещений;
  • чаще всего металлические трубы в системе вентиляции не применяются из-за своих потерь тепла и слишком большой проводимости звука;
  • для постоянного проживания используется механическое вентилирование, которое может полноценно обеспечить хороший микроклимат и обмен воздуха в помещениях в любое время года и при любом температурном режиме.

Для обустройства каркасных домов определенного типа уже продумана система вентиляции, что облегчает планировку. Такой подход обеспечивает полноценную систему вентиляции на основе всех характеристик помещений и строения в целом.

Схема также зависит от типа строения. Например, для двухэтажного дома можно использовать смешанный тип, который будет разным на двух этажах.

Схема притока и оттока воздуха в двухэтажном домеИсточник linternaute.fr

Предварительно схема должна составляться в зависимости от пожеланий жильцов. Иметь принудительную вентиляцию в сезонном доме не имеет смысла. Также стоит учесть, что каркасные дома могут быть из различных материалов, что облегчает встраивание вентиляции того или иного типа.

Все схемы составляются по параметрам помещений и конструкции дома. Кроме этого, все выходы каналов должны иметь решетки, а также засовы. Со стороны внутреннего помещения устанавливаются специальные заслонки, которые необходимы не только для регулировки потока, но и для полноценной консервации дома в период отсутствия жильцов.

Что такое и как работает вентиляция в этом видео:


Вентиляция погреба: особенности обустройства, схемы, используемое оборудование

Заключение

Вентиляция в каркасном доме необходима. Для разных вариантов строений по использованию и проживанию можно подбирать свои вентиляционные системы. У каждой системы есть свои особенности и характеристики, которые требуется учитывать при обустройстве. Часть каркасных домов при производстве уже имеет планировку вентиляционных каналов и все для их установки.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «TURKOV» за помощь в создании материала.

Компания TURKOV — российский производитель климатической техники. Компания занимаемся разработкой и производством энергоэффективного климатического оборудования для домов и бассейнов.

Если Вам нужна более подробная консультация или бесплатный расчет , то можете воспользоваться следующими контактами:

сайт: turkov.ru

email: [email protected]

тел.: +7 (495) 510-32-15

Вентиляция каркасного дома: разновидности систем, монтаж (фото)

Вентиляция каркасного дома по своим функциональным возможностям и исполняемым функциям ничем не отличается от вариантов для любого другого дома. Основная задача мастера в этом случае – правильно подобрать и установить тот вариант, который идеально подходит именно для каркасного сооружения. Ведь его отличительная черта – это полная герметичность, не позволяющая воздуху проникать внутрь помещения. Именно поэтому так важно подобрать ту систему, которая обеспечит максимальный приток воздуха.

Принцип естественной вентиляции в каркасном доме

Принцип естественной вентиляции

Вентиляционная система такого рода считается сравнительно недорогой и простой в эксплуатации. Для ее монтажа не следует обладать какими-либо специальными навыками, ведь воздухообмен будет осуществляться через вентиляционные решетки, в обязательном порядке присутствующие в ванной комнате и кухне, неплотно прикрытые двери и окна. Однако для современного каркасного дома, большинство из которых обладает внушительными размерами, такого притока воздуха оказывается недостаточно.

Кроме того, эффект от работы системы естественной вентиляции ощущается в основном в холодное время года, за счет расхождения температур в помещении и за его пределами. Однако здесь есть и существенный минус – подаваемый в дом воздух должен быть прогрет, а это обусловит дополнительные затраты на отопление.
Но устанавливать вентиляционные клапаны в каркасном доме все-таки стоит, ведь эта система обеспечит хотя бы незначительный воздухообмен в то время, когда хозяев не будет в доме, а принудительные системы будут отключены.

Принудительная вентиляция каркасного дома

Система принудительного воздухообмена – неотъемлемая часть любого каркасного дома. С помощью такого приспособления можно будет не только быстро проветрить и избавить от неприятных запахов свой дом, но и существенно очистить воздух. Этот вопрос особенно остро стоит для жителей мегаполиса, состояние окружающей среды оставляет желать лучшего.

Принцип действия принудительной вентиляции

Разновидности принудительных систем

Существующие разновидности принудительных систем условно можно классифицировать по следующему принципу:

  1. Вытяжные системы, обеспечивающие вывод отработанного воздуха из помещения. Вследствие этого создается разряженное давление, благодаря которому в дом поступает свежий воздух.
  2. Приточные конструкции, которые способствуют притоку свежего воздуха. Именно он создает в помещении избыточное давление, который выталкивает отработанный воздух через вытяжные шахты.
  3. Приточно-вытяжные системы обеспечивают механический забор свежего воздуха и автоматический вывод застоявшегося. Системы такого рода считаются оптимальным вариантом именно для каркасного дома, ведь застой воздуха будет практически полностью исключен.
  4. Системы с рекуперацией тепла особенно актуальна в холодное время года, когда температура забираемого с улицы воздуха будет значительно ниже температуры в помещении. Для того чтобы избежать охлаждения помещения, система автоматически подогревает воздух, подаваемый в дом.

Схема системы с рекуперацией тепла

Принудительная система обойдется владельцу каркасного дома несколько дороже, чем ее естественный эквивалент. Однако благодаря ей, можно исключить вероятность развития в доме грибковых образований и плесени.

Особенности выбора системы

Расположение и принцип монтажа вентиляционной системы должны быть просчитаны еще на стадии проектирования дома. Среднее количество вентканалов на 200 кв.м – от 6 до 8. Однако прежде чем приступать к монтажу такой дорогостоящей системы, важно понять, для каких именно целей она будет эксплуатироваться.
Если же каркасный дом выполняет функции дачи, то необходимость устанавливать в него принудительную систему вентиляции автоматически отпадает. Исключение составляет зона санузла, однако здесь можно будет ограничиться небольшим открывающимся окошком.

В том случае, если дачу планируется эксплуатировать и в холодное время года, однако без постоянного проживания, рекомендуется установить в помещении несколько вентиляционных каналов, например, в ванной комнате, кухне и подвальном помещении. Это позволит нормализовать уровень влажности и предотвратить порчу фундамента.

Обустраивая каркасные дома, проживать в которых планируется постоянно, рекомендуется не экономить на системе вентиляции, создающей в помещении дополнительный комфорт. Оптимальным решением в этом случае станет принудительная система с рекуперацией тепла, позволяющая сэкономить до 30% тепла.

Установка системы вентиляции

Решаясь на монтаж системы, важно помнить о том, что она не должна быть полностью погребена внутрь стен. При необходимости, к системе должен быть осуществлен быстрый доступ, без нарушения целостности стен и потолка. Нелишней также будет и предварительная разметка места расположения вентиляционных клапанов, которые сначала следует отметить на стенах карандашом, а после просверлить с помощью перфоратора.

Только после этих нехитрых манипуляций можно будет приступать к подбору подходящей системы.

Расчет воздухообмена каркасного дома

Такой параметр, как воздухообмен в доме, состоит в прямой зависимости от воздушного объема помещения и уступает ему ровно в два раза. То есть, на 500 кубических метров воздуха оптимальный воздухообмен будет составлять 250 кубометров в час. На основании этого параметра и благодаря табличным данным СНиПа, можно будет получить необходимый диаметр воздуховода.

Подготовка помещений к монтажу

Для обеспечения правильного функционирования конструкции, воздухосборники целесообразнее располагать с северной стороны дома, откуда в большинстве случаев и дуют ветра. Внимание следует уделить и расположению отверстий для забора и вывода воздуха: первое из них должно монтироваться вверху, а второе – внизу.

После проработки таких небольших, но очень важных нюансов, можно приступать к подготовке места расположения вентиляционного рукава. Для каждой комнаты такой рукав монтируется отдельно, однако полностью зашивать его в стену не рекомендуется. Целесообразнее будет расположить его под потолком комнаты и попросту зашить гипсокартоном. Таким образом, к вентиляции будет достаточно просто получить доступ в случае необходимости.

Заранее следует продумать и крепежные элементы, на которых будет держаться труба. Наиболее надежными из них признаны металлические крюки, которые прослужат намного дольше, чем их пластмассовые эквиваленты.

Непосредственный монтаж системы

Монтаж вентиляционной системы начинается с крепления вентиляционных рукавов и их соединения между собой. Для этих целей отлично подойдет патрубок – классический крепежный элемент для труб, и даже обыкновенные металлические хомуты. Из всех вентиляционных рукавов должна получиться единая неделимая цепь, которая впоследствии будет крепиться к внешней части воздуховода.


В свою очередь, с внешней стороны устанавливается заборник воздуха, рекуператор, фильтр и, при необходимости калорифер. Только после того, как все элементы будут установлены, с внешней стороны монтируется металлическая или пластмассовая решетка, позволяющая избежать механического повреждения вентиляционной конструкции.

Для того чтобы вентиляция безотказно служила много лет, не реже, чем раз в год необходимо разбирать ее, очищая от пыли и грязи. Помимо этого должна быть произведена замена ультрафиолетовой лампы, очищающей воздух и непосредственно фильтрующего вещества.

Чем примечателен вариант с рекуперацией?

Правильная вентиляция в каркасном доме



Для каркасного дома вентиляция выполняет роль легких. В отличие от большинства технологий домостроения, где присутствует естественная вентиляция дома, каркасная технология полностью изолирует внутренние помещения от проникновения воздуха извне.

Система проветривания через форточки и окна дома не обеспечивает полный воздухообмен. В доме образуются застойные зоны, которые при повышенной влажности могут привести к появлению плесени в конструкциях дома. Поэтому следует знать, как правильно сделать вентиляцию в каркасном доме. Для устранения недостатка воздухообмена уже в проекте каркасного дома закладывается система принудительной вентиляции.

Виды вентиляции в каркасном доме

Вентиляция – это процесс воздухообмена в помещении. Без вентиляции воздух в помещении  насыщается отходами жизнедеятельности людей, животных и растений, которые могут оказаться вредными для их обитателей. Поэтому такой воздух вытесняется из помещения и заменяется свежим извне. Для жилых помещений существуют санитарные нормы воздуха в помещении, соблюдение которых обязательно при возведении жилых домов.

Устройства и приспособления для организации воздухообмена в помещениях называются вентиляционными системами.

Вентиляцию по способу принуждения движения воздуха разделяют на:

  • Естественную вентиляцию;
  • Принудительную вентиляцию.

А по способу организации воздухообмена на:

  • Приточную вентиляцию;
  • Вытяжную вентиляцию.

Естественная вентиляция

Этот тип вентиляции присущ большинству зданий и сооружений, построенных по классической технологии. Благодаря микротрещинам в их конструкции и материалам воздух проникает в дом извне. Такую вентиляцию называют неорганизованной естественной вентиляцией.

Естественную вентиляцию через отдушины, дымоходы и тому подобные приточные и вытяжные проемы дома относят к организованной естественной вентиляции. Принято считать, что такие дома с естественной вентиляцией «дышат» самостоятельно.

Принудительная вентиляция

Принудительная вентиляция создается с помощью разницы давления внутри и вне помещения благодаря специальным устройствам, размещенным в доме – эжекторам или вентиляторам. Такая разница давления может создаваться путем нагнетания воздуха извне в помещение или путем откачивания его из помещения наружу. В первом случае вентиляция называется приточной, а во втором – вытяжной.

Достаточно часто эти системы совмещают, тогда такая система называется комбинированной приточно-вытяжной вентиляцией.

Принудительная приточная вентиляция часто сопровождается очисткой поступающего воздуха и подогревом при заборе холодного воздуха. В приточно-вытяжной системе вентиляции в целях экономии электроэнергии входящий воздух подогревается выходящим из помещения воздухом в системе рекуперации. При рекуперации выходящий теплый воздух направляется в камеру, через которую по воздуховодам прогоняется воздух с улицы и нагревается. Такая схема организации воздухозабора экономит до 30-40 % электроэнергии, идущей на разогрев входящего воздуха.

Узнать, как делается вентиляция в каркасном доме, полезно для каждого будущего владельца. Но ещё важнее знать, как выбрать наиболее экономную и эффективную систему вентиляции для своего дома. Выбор системы вентиляции сугубо индивидуален и зависит от большого количества факторов, которые иногда просто нет возможности учесть для обеспечения комфортной атмосферы в частном доме. Поскольку вентиляция каркасного дома является одним из важнейших элементов долговременной и комфортной эксплуатации дома, наш совет: обратитесь к специалистам компании и потребуйте расчет и проект системы вентиляции для вашего будущего жилища.

Вытяжная вентиляция в каркасном доме

Если вы задумались, как сделать вентиляцию в каркасном доме, то для начала определите застойные места для воздуха в нем. Такими местами будут ванная комната, туалет, гардеробная и другие комнаты без окон. Имеет смысл уже в проекте заложить в них вытяжную вентиляцию. Если вы живете в построенном доме и в комнатах нет вентиляции, ее необходимо сделать. Глухие комнаты в каркасном доме имеют повышенную влажность, в них появляется затхлый запах и может развиваться плесень или грибок. Вентиляция устраняет негативные явления в этих комнатах.

Особенностью вытяжной вентиляции в каркасном доме является то, что она не будет работать без притока воздуха. Каркасный дом изолирован так, что не пропускает воздух извне. Как минимум для нее необходимы воздуховоды, по которым воздух будет поступать снаружи из-за разницы давлений, создаваемой вентиляторами или воздушными насосами.

Такие воздуховоды размещаются внутри стен в виде пластмассовых труб или коробов, на выходе они снабжаются механическими заслонками и решетками, предотвращающими проникновение внутрь предметов и воздуха при неработающей системе вытяжной вентиляции. Металлические воздуховоды-короба в стенах не размещают, они снижают тепловое сопротивление стен.

При правильной организации приточных каналов в стенах и окнах вытяжная вентиляция будет недорогой и эффективной. Но необходимо рассчитать мощность вытяжных вентиляторов, количество и сечение приточных каналов, чтобы обеспечить должный воздухообмен. Эту работу лучше поручить специалистам, если такой расчет отсутствует в проекте домов.

Недостатком этой системы вентиляции является то, что через приточные каналы зимой попадает холодный воздух. Регулировать заслонки каналов приходится руками. Автоматическое регулирование потребует дополнительных средств на электромеханику, монтаж устройства и проводку.

Приточная вентиляция каркасного дома

Этот тип вентиляции основан на нагнетании воздуха извне дома внутрь его. По сути, это вытяжная вентиляция «наоборот». В тех же каналах устанавливаются нагнетательные вентиляторы вместо вытяжных и по тем же приточным каналам выводится отработанный воздух из дома. Отличие в том, что поступающий воздух фильтруется и подогревается по мере необходимости. Фильтры ставят, если каркасный дом располагается вблизи автомобильных дорог или промышленных предприятий. В сравнении с кондиционером, который нагревает или охлаждает воздух внутри помещения, вентиляция подает свежий воздуха с улицы.

Приточно-вытяжная система вентиляции каркасного дома

Этот тип вентиляции объединяет два предыдущих, делая принудительным как поступление воздуха в дом, так и вывод отработанного наружу.

Если в предыдущих вентиляционных системах не было необходимости рассчитывать баланс воздухообмена дома, то в приточно-вытяжной системе его надо рассчитать. Количество поступающего воздуха в дом должно соответствовать такому же объему выводимого.

Проекты каркасных домов часто предусматривают установку приточно-вытяжной вентиляции. Например, в типовых проектах домов из СИП-панелей предусматриваются встроенные каналы и вытяжные вентиляторы. В проектах рассчитывают баланс поступления и вывода воздушных масс из дома, рассчитывается мощность вентиляторов и диаметры каналов. Трубопроводы размещаются в стенах дома или в чердачном помещении.

Учитывается и шум, издаваемый вентиляторами. Их размещают в удалении от мест отдыха в доме, от спален и детской.

Система вентиляции работает от электричества – это ее слабая сторона. Поэтому на случай отключения электроэнергии должна предусматриваться естественная вентиляция дома.

Работающая вентиляция в доме потребляет достаточно большое количество электроэнергии. Для уменьшения расхода электроэнергии, которое в наибольших количествах тратится на подогрев воздуха или его охлаждение, в систему встраивают рекуператоры. Рекуператоры недешевы, но их использование быстро окупается.

Монтаж вентиляции в доме

Вентиляция в доме является сложной инженерной системой. Как сделать систему вентиляции для каркасного дома, самостоятельно или обратиться в компанию к специалистам, решает каждый сам. Мы советуем не рисковать. Получив проект от специалистов, вы рискуете наделать ошибок, которые сведут на нет достоинства проектируемой системы. Даже наиболее простой вариант вентиляции одноэтажного каркасного дома выполнить самостоятельно непросто.

Но если вы решили самостоятельно смонтировать вентиляционную систему, то следует помнить о следующем:

  • Выбор вентиляционной установки должен соответствовать балансу воздухообмена в вашем доме.
  • Установка должна содержать в себе необходимые фильтры, нагреватель воздуха, вентиляторы вытяжные и приточные с системой управления. Если бюджет позволяет, добавьте к ним рекуператор.
  • Определите место в доме, где будете монтировать вентиляционную установку. Важный момент: установка шумит при работе, обеспечьте для нее звукоизоляцию.
  • Составьте план-схему вентканалов.
  • Определите места ввода и вывода воздуха. Разнесите их на расстояние не менее нескольких метров, установите вентиляционные решетки.
  • В местах входа-выхода проделывается отверстие для вентканалов.
  • Монтируется и закрепляется вентиляционная установка.
  • Монтируются вентиляционные каналы и присоединяются к установке.
  • Воздуховоды монтируют в стене до момента отделки помещений. Если их там нет, то воздуховоды размещают за подвесным потолком.
  • Произведите разводку воздуховодов по комнатам до вентиляционных решеток.
  • Смонтируйте систему управления системой в удобном для управления месте.
  • Включите и проверьте систему на герметичность.

Кроме этого, в соответствии с гигиеническими требованиями к вентиляции: недопустимо объединение вентиляционных каналов жилых помещений с кухней и санузлом. Выводы вытяжной вентиляции должны выступать над крышей более чем на 1 м.

Выводы
  1. Вентиляция в каркасном доме не прихоть, без нее нормальное проживание без ущерба для здоровья невозможно.
  2. Система вентиляции подбирается для дома в соответствии с его объемом, количеством жильцов и гигиеническими требованиями.
  3. Для каркасного дома больше всего подходит приточно-вытяжная система вентиляции.

4. Проектирование и установку приточно-вытяжной вентиляции следует поручить профессионалам.

Какой должна быть вентиляция в каркасном доме

Если только хорошо разбираться в этом деле, то можно сделать вентиляцию каркасного дома своими руками. В противном случае для этого необходимо привлекать опытных специалистов. Дело это сегодня не простое и можно, что называется, наломать дров, а потом постоянно ломать голову: почему в доме ощущается некоторый дискомфорт, хотя все профилактические работы проводятся вовремя и обнаруженные неполадки быстро устраняются.  В настоящее время уровень технической оснащенности и принципы, заложенные в основу функционирования вентиляции в каркасном доме, не так просты. И если в ее работе происходит сбой, то сразу определить причину бывает трудно. По каким признакам можно узнать, что с вентиляцией не все в порядке? Их несколько:

— в жилых комнатах чувствуется духота или наоборот сухость воздуха;

— на стеклах окон конденсируется влага;

— кухонные и туалетные «ароматы» «гуляют» по всему дому;

— появление признаков повышенной влажности;

— возникновение очагов плесени и грибковых поражений.

Почему так важна вентиляция для каркасного дома

Во-первых, люди на 75% состоит из воды. За ночь два человека в спальне могут испарить до 0,5 литров воды. Если комната имеет площадь 18-20 м2, то при влажности воздуха перед сном 25-30%, к утру она в отсутствие вентиляции составит 100%, что очень вредно для здоровья, а также вещей и материалов.

За это же время в спальне возрастет содержание углекислого газа на 3%, а  объем кислорода уменьшится на те же 3%, что тоже опасно. Это приводит к не высыпанию, головным болям и недомоганиям. При наличии хорошей вентиляции ничего такого наблюдаться не будет.

Во-вторых, дома теперь строят из материалов, теплопроводность которых достаточно низкая. Оконные и дверные проемы стараются делать герметичными. И все это ради сохранения тепла и экономии топлива на обогрев дома. Для этих же целей надежно утепляется перекрытие и пол. Но в погоне за сохранением тепла, перекрываются все каналы поступления в помещение свежего воздуха, т. е. вентиляция воздуха полностью отсутствует!

Современный каркасный дом представляет собой плотно закупоренный термос. Из него не выходит тепло, но и не втекает свежий воздух. А это означает, что никакие вытяжные вентиляционные системы работать не смогут. Отсюда: духота, сырость, недомогание и т. д.

Как люди выходят из положения? Очень просто, но расточительно: они обогревают помещение и открывают форточку. В результате свежий воздух входит, а тепло выходит. Перерасход топлива может достигать 50%. Из-за сквозняков нередки простудные заболевания. Как же создать в доме здоровый микроклимат и сберечь тепло?

Общие принципы построения вентиляции

схема приточно вытяжной вентиляции с рекуператором

В доме должна быть схема вентиляции с приточной и вытяжной частью. На Западе почти любой дом оборудуется приточно-вытяжной вентиляцией рекуперативного типа. При этом и тепло зря не пропадает, и свежий воздух в дом поступает.

Воздуховоды приточной вентиляции подают чистый воздух в зал, детскую и спальню. Вытяжную же часть вентиляции монтируют в служебных помещениях жилища, где трансформируются запахи и бывает повышенная влажность, т. е. в кухнях, ванной и туалете.

Здесь важно соблюсти баланс между массой поступающего воздуха и объемом, который покидает дом. Поэтому возможности приточной и вытяжной части вентиляции должны совпадать.

Самой простой и мало затратной является естественная вентиляция в каркасном доме. Ей не нужно сложное оборудование и энергия. Достаточно асбестоцементной трубы сечением 15-20 см и оголовка в виде дефлектора для усиления тяги и исключения попадания влаги в систему.

Для нее в стенах делаются вертикальные каналы из готовых воздуховодов или выкладываются из кирпича и выводятся на отметку, превышающую верх кровли дома. Выходу воздуха из помещения способствует перепад температур, разность давлений внутри и снаружи дома и напор ветра.

Принудительную вытяжную вентиляцию применяют там, где естественная вентиляция в доме не справляется. Для ее устройства не обойтись без вентиляторов, обратных клапанов, регуляторов скорости и т. д. Такая система может быть общей на весь дом.

Для естественной приточной вентиляции необходим клапан инфильтрации воздуха, который открывается под действием напора воздуха и разницы его давление внутри и снаружи помещения. Устроить такую  вентиляцию своими руками не составит труда. Частично она может происходить через различные щели и открытые окна и двери.

При наличии принудительной приточной вентиляции наружный воздух может подогреваться, очищаться, увлажняться или охлаждаться. Приточная вентиляция нагнетает воздух, а вытяжная  удаляет его из помещения. Нагрев воздуха может происходить с помощью электрического или водяного калорифера.

Наиболее эффективна приточно-вытяжная вентиляция дома с рекуператором, поддерживающая оптимальный микроклимат в помещении в любое время года. Она характеризуется низкими эксплуатационными расходами, в т. ч. за счет утилизации уходящего тепла для подогрева или охлаждения приточного воздуха.

Основные компоненты системы вентиляции и их монтаж

схема устройства блока приточно вытяжной вентиляции с рекуператором

В состав приточно-вытяжной вентиляции входят приточный и вытяжной  вентилятор, электрический подогреватель наружного воздуха, фильтры и теплообменники.

Конструкцию теплообменника составляют параллельные пластинки, а по каналам, которые они создают, чередуясь, протекает воздух – теплый из помещения и холодный с улицы. При этом происходит нагревание последнего. Часть тепла также может выделяться при конденсации паров воды внутри теплообменника, которые содержит отводимый воздух.

Приточно-вытяжную установку можно монтировать на полу, подвешивать на потолок или крепить на стены. Обычно современные вентиляционные системы отличаются компактностью. Поэтому местом их установки могут быть вспомогательные помещения, пространство между подвесным и основным потолком, любая ниша или открытое место.

Особенности вентиляции ванной комнаты

В ванной комнате в силу ее назначения всегда повышенная влажность. Поэтому помимо штатной приточно-вытяжной вентиляции, в ней можно установить дополнительный вытяжной вентилятор. Он пригодится, когда основная система не справляется со своими задачами или находиться на ремонте.

Эта дополнительная вентиляция в ванной для удобства может иметь различные способы включения и отключения:

— с помощью отдельного выключателя;

— параллельно с включением света и отключением через 6-8 минут после выключения освещения;

— на основе датчика движения;

— с применением датчика влажности.

Желательно, чтобы вентилятор был достаточно мощным и малошумным, а вентиляционный канал имел большое сечение, обеспечивая расход в 60-160 м3/час воздуха.

Вентиляция наружных стеновых конструкций

Не менее чем надежная работа вентиляции в доме нужна и защита его строительных конструкций от порчи и старения. Здесь свою роль может сыграть вентиляционный зазор между наружной обшивкой и ветрозащитным слоем (часто из нетканого материала). Для его устройства  сверху этого слоя вертикально закрепляют деревянные планки, к которым прибивают внешнюю обшивку.

По периметру дома внизу делают входные отверстия, а под навесом кровли – выходные. Тогда в зазоре всегда было движение воздуха. Это исключит образование конденсата в нем, что благоприятно скажется на сохранности строительных конструкций.

Видео обзор принудительной системы вентиляции с рекуператором:

важные сведения для ее обустройства

Правильно построенный каркасный дом должен иметь не только хорошую теплоизоляцию и быть не продуваемым по всему периметру, но также его необходимо обеспечить эффективно устроенной вентиляцией. Поэтому на этапе проектирования важно решить вопрос: как сделать вентиляцию в каркасном доме? Если дом большой и планируется постоянное проживание, то для установления эффективно работающей вентиляции желательно за помощью или, как минимум, за консультацией обратиться к профессионалам. Вентиляция может быть установлена и собственными руками, когда дом небольшой, строится для временного проживания, но при условии, что предварительно были изучены те системы, которые рекомендованы для каркасных домов.

Вентиляция и принцип ее работы

Хорошо разработанная вентиляционная система должна вытягивать отработанный воздух и восполнять таким же количеством свежего воздуха без потери тепла в доме.

В старых деревянных домах достаточно было естественной вентиляции, когда свежий воздух за счет разности давления и температур на улице и дома через щели в окнах и дверях затягивался внутрь помещения, а теплый отработанный выходил через дымоход в печной трубе.

Читайте также: Принципы обустройства естественной вентиляции в бане

По самому принципу построения каркасного дома применение естественной вентиляции не будет достаточным для создания комфортной атмосферы в доме. Поэтому рекомендуется применить принудительную приточно-вытяжную систему вентиляции воздуха. Для этого в стенах можно монтировать приточные клапаны для принудительного поступления воздуха. Такие клапаны лучше всего устанавливать в зале, детской, спальне.  А для интенсивного выхода воздуха нужно использовать вытяжные клапаны, которые хорошо будет монтировать в санузлах, на кухне, в ванной комнате.

В настоящее время производятся пластиковые окна с установленными приточно-вытяжными клапанами, которые срабатывают автоматически, втягивая воздух с улицы или выгоняя его наружу.

Наиболее эффективная система вентиляции

Самой эффективной для каркасного дома на данный момент считается принудительная приточно-вытяжная система с рекуператором, благодаря которому осуществляется движение воздушных масс, и входящий воздух подогревается за счет температуры выходящего. На подогрев воздуха, поступающего в помещение, не тратится электроэнергия.

Читайте также: Вентиляция в погребе и принципы обустройства

Состоит система из вентиляционных устройств, воздухозаборника, приточных и вытяжных каналов. Разводку трубопровода можно провести внутри панелей.

Монтаж вентиляционных труб нужно осуществлять после точного расчета, после которого выбирается размер сечения трубы. Он не должен превышать толщину стен и потолка, потому что вентиляционная система должна быть полностью скрыта.

Примерный план монтажа системы:

  1. Блок управления монтируется после возведения каркаса и наружной обшивки.
  2. Разводку труб ведут от установленного блока.
  3. Крепить трубы желательно с помощью прорезиненных хомутов, гасящих шум от работы вентилятора.
  4. Затем укладывается утеплитель и внутренняя обшивка. Работу нужно проводить аккуратно, не допуская механического повреждения трубопровода.

Читайте также: Как обустроить вентиляцию с подогревом

Также рекомендуется дополнительно оценить состояние помещений с наибольшей влажностью – ванной комнаты, кухни, санузла, где уже установлены воздуховоды и, при необходимости, монтировать вытяжной вентилятор.

Если вам необходимо доработать вентиляцию в квартире, почитайте вот эту статью.

Хорошая вентиляция очень важна для каркасного дома, так как нарушение кондиционирования воздуха быстро приведет в состояние разрушения многие элементы конструкции дома. Первоначальные затраты, вложенные в систему вентиляции и кондиционирования, окупятся материально через пару лет, прожитых в тепле и комфорте.

Вентиляция в каркасном доме сделать самому своими руками

Каркасные дома в последнее время стали очень популярными. Обходятся такие здания очень недорого, проживать же в них довольно-таки удобно. Недостаток у сооружений этого типа только один. При их возведении обычно используются материалы, очень плохо пропускающие воздух. Поэтому для улучшения микроклимата в таких домах обязательно следует устраивать систему вентиляции. И хотя сборка такой конструкции — дело довольно-таки сложное, многие владельцы каркасных домов выполняют эту операцию своими руками. Разумеется, производиться монтаж системы вентиляции должен с обязательным соблюдением всех положенных технологий.

Нормативы

Вентиляция в каркасном доме — система, основным назначением которой является обеспечение нормального воздухообмена. Прежде чем приступать к сборке такой конструкции, конечно же, следует составить ее подробные чертежи. Делать это желательно еще на этапе проектирования дома, поскольку магистрали подобных систем в каркасных зданиях проводят внутри стен, до их обшивки фанерой или гипсокартоном изнутри.

У нас в стране действуют определенные нормативы, регулирующие минимально допустимые параметры воздухообмена, основанные на площади жилых помещений. Однако расчеты с их учетом обычно приходится проводить очень сложные. Поэтому в большинстве случаев система вентиляции в каркасном доме проектируется, просто исходя из того, что на одного проживающего должно приходиться около 30 м3/ч свежего воздуха. В большинстве случаев этого оказывается вполне достаточно.

Выбор типа системы

Вентиляция в каркасном доме может иметь разную конструкцию. Разумеется, при составлении проекта в первую очередь нужно определиться с тем, какой именно вид системы будет смонтирован в здании. Поскольку каркасный дом по конструкции напоминает собой некий наглухо запечатанный термос, простая вытяжная схема для него не подходит. Наиболее эффективной в таком здании будет приточно-вытяжная конструкция.

Основные рекомендации по составлению проекта

Правильная вентиляция в каркасном доме обустраивается с учетом нескольких важных факторов. При составлении проекта хозяевам дома нужно определиться с тем:

  • Где будут располагаться приточная и вытяжная установки. Обычно их размещают на чердаке.

  • Как будут проложены воздуховоды. Их желательно провести в каждую комнату. Причем таким образом, чтобы вытяжная магистраль выходила в помещение наверху, а приточная внизу. Для санузла и кухни стоит устроить отдельный вытяжной стояк. Если возможности подводки магистралей к каждому помещению дома нет, следует предусмотреть в стенах и дверях специальные отверстия для циркуляции воздуха.

  • Какое дополнительное оборудование будет использовано. Современные вентиляционные системы могут дополняться рекуператорами, калориферами, кондиционерами и т. д.

Монтаж приточной и вытяжной установок

Итак, давайте посмотрим, как обустраивается вентиляция в каркасном доме своими руками. Схемы таких систем представлены на этой странице. При желании составлять проект можно, ориентируясь в том числе и на них. Что же касается оборудования, то для каркасного дома лучше всего купить готовую приточно-вытяжную систему. Поскольку современные конструкции этого типа довольно-таки компактны, установки можно просто разместить где-нибудь в неиспользуемом месте чердака. Иногда их даже вешают просто на стену. Если на чердаке для приточно-вытяжной установки места нет, ее можно расположить в котельной, подвале или любом помещении хозяйственного назначения.

Специалисты советуют приобретать для жилых загородных каркасных домов системы, уже дополненные рекуператорами. Такие конструкции удобны тем, что позволяют экономить на отоплении. Рекуператором называют устройство, предназначенное для забора тепла у выбрасываемого на улицу отработанного воздуха и передачи его поступающему в помещения. Эффективность современных моделей этого типа может достигать 90%. В готовых заводских системах вентиляции рекуператор, приточная и вытяжная установки обычно представляют собой единый блок.

Монтаж воздуховодов

Собирается вентиляция в каркасном доме своими руками чаще всего с использованием пластиковых обычных либо гофрированных магистралей. Последний вариант считается в установке более удобным. Крепят трубы к конструкциям дома на специальные хомуты. В стенах в предусмотренных проектом местах проделывают отверстия для забора воздуха. Вытяжные воздуховоды выводят на крышу. Отверстия входа магистралей в помещениях закрывают специальными декоративными решетками.

Клапаны

В отверстия забора воздуха с улицы устанавливаются специальные патрубки, к которым в дальнейшем и крепятся магистрали. Внутрь этих элементов дополнительно монтируются клапаны. Они необходимы для того, чтобы предотвратить поступление воздуха снаружи при отключенных вентиляторах. Также в такие патрубки устанавливаются специальные фильтры, предназначенные для очищения воздушного потока.

Калорифер

Решая, как сделать вентиляцию в каркасном доме, следует подумать об установке и этого элемента конструкции. Очень часто случается так, что в зимний период времени рекуператоры прекращают функционировать из-за замерзания внутри них конденсата. Монтаж калорифера позволит избежать этой проблемы. Такие устройства предназначены для подогрева поступающего с улицы воздуха. Существует всего две основных разновидности калориферов: водяные и электрические. Первый тип устройств подключается к системе автономного водоснабжения дома. Электрические калориферы работают от сети и используются в жилых домах чаще. Водяные калориферы применяются в основном только в больших коттеджах площадью более 150 м2. Устанавливают устройства этого типа обычно в непосредственной близости от отверстия забора воздуха.

Кондиционер

Итак, теперь вы знаете, как обустраивается вентиляция в каркасном доме своими руками. Схемы подобных систем, таким образом, включают в себя приточную и вытяжную установки, воздуховоды, рекуператор, а часто и калорифер. Но для того, чтобы проживание в таком здании стало еще более комфортным, стоит дополнить систему также и кондиционером. Ведь воздух внутри каркасного дома в летний период времени может прогреваться очень сильно.

Приточно-вытяжная вентиляция в каркасном доме, устройство которой отличается сложностью, дополняется кондиционерами особой конструкции — канальными. Состоят такие устройства из двух блоков — внутреннего и внешнего. Первый монтируется в помещении в систему воздуховодов. При этом к одному блоку могут подводиться каналы для нескольких помещений. Размещают внутренний блок или в подсобном помещении, или за обшивкой, внутри стен либо перекрытий. Внешний блок устанавливается на улице.

Вентиляция на кухне и в санузле

Для этих помещений, как уже упоминалось, стоит утроить отдельный вытяжной канал. В этом случае вентиляция в каркасном доме получится наиболее эффективной. Если подсоединить вытяжку из санузла и кухни к общей, при определенных погодных условиях запахи из этих помещений начнут проникать в жилые комнаты. Длина стояка должна быть такой, чтобы он возвышался над коньком кровли не менее чем на 50 см. Исключения составляют те случаи, когда труба располагается на расстоянии более 1.5 метра от коньковой планки. При таком размещении ее верхний край должен располагаться на уровне последней.

В вытяжной канал санузла обязательно следует вмонтировать специальный вентилятор. Существует несколько типов таких устройств:

  • вентиляторы, включающиеся вместе с освещением;

  • включающиеся от отдельного выключателя;

  • с таймером;

  • с датчиком движения и гидростатом.

Последний вариант считается наиболее удобным в использовании, но и стоит дороже моделей других разновидностей.

Рекомендации по монтажу

Собирается вентиляция в каркасном доме с обязательным соблюдением следующих правил:

  1. Электрические провода следует прокладывать исключительно в специальных металлических каналах. Можно также использовать кабель-каналы, изготовленные из огнеупорного пластика.

  2. Воздуховоды крепятся к конструкциям дома жестким способом. Иначе они начнут вибрировать и издавать слишком сильный шум. Все узловые соединения самих труб следует делать как можно аккуратнее и тщательнее. Негерметичная система вентиляции эффективно работать не будет.

  3. Решетки приточного воздуха следует располагать подальше от мест постоянного пребывания членов семьи.

Как видите, схема вентиляции в каркасном доме может включать в себя довольно-таки большое количество разного рода элементов. Поэтому основная сложность при сборке подобной конструкции заключается в составлении проекта. В том случае, если при его разработке будут допущены какие-нибудь ошибки, в последующем у хозяев дома могут возникнуть разного рода проблемы. Воздух в помещениях начнет слишком сильно перегреваться или охлаждаться, в комнаты начнут проникать посторонние запахи и т. д. Поэтому, возможно, все же стоит доверить проектирование системы вентиляции специалистам. А собственно саму сборку системы можно произвести и самостоятельно.

Система вентиляции в каркасном доме: на фото и видео

Предисловие Вентиляция в каркасном доме является одним из ключевых моментов обеспечения безопасности жизнедеятельности человека.

Вентиляция в каркасном доме является одним из ключевых моментов обеспечения безопасности жизнедеятельности человека. Это связано с тем, что при правильном использовании подобной технологии строительства объект получает свойства термоса, в него не проникают внешние воздушные потоки. Система вентиляции в каркасном доме должна быть тщательно продумана и обустроена в соответствии с современными стандартами и требованиями. Как это сделать — описано на этой странице.

В каркасных домах сложно использовать систему естественной вентиляции. Утеплители стен каркасного дома не всегда хорошо пропускают пар и влагу. Поэтому понадобится качественная система принудительной вентиляции.

Кондиционеры в каркасном жилом доме — явление редкое и необязательное. Но они значительно повышают уровень комфорта проживания. Выбор хороших и недорогих кондиционеров огромен, и подобрать систему воздухообмена несложно.

Виды искусственной вентиляции в частном доме (с фото)

Вентиляция — это не только составляющая комфорта в доме, но и здоровье его обитателей. Она удаляет загрязненный воздух и заменяет его свежим. В каркасных домах используют различные виды вентиляции в частном доме, среди которых стоит выделить два: вытяжные и приточно-вытяжные.

Вытяжные. Чаще всего применяют вытяжные системы с естественным побуждением движения воздуха, то есть он перемещается под действием перепада гидравлического давления и силы ветра. Загрязненный воздух удаляется через воздуховоды. Приток свежего происходит благодаря его проникновению через неплотно прилегающие двери и окна, форточки и фрамуги, а также за счет специально устроенных вентиляционных отверстий в наружных стенах. При этом воздухообмен таков: уличный воздух поступает в жилые помещения вышеуказанным способом, отработанный воздух вытягивается наружу через вытяжные каналы кухни, ванной и туалета.

Приточно-вытяжные. Эти виды искусственной вентиляции отличаются тем, что для них устраивают приточные и вытяжные вентиляционные каналы. Она обеспечивает одинаковое количество приточного и вытягиваемого воздуха.

Далее показана на фото вентиляция в каркасном доме в различных вариантах исполнения:

В зависимости от способа перемещения воздуха вентиляция бывает:

  • с естественным побуждением — вытягиваемые массы воздуха перемещаются под действием естественной тяги;
  • с механическим побуждением — тяга создается вентиляцией.

Вытяжные каналы размещают в помещениях санузлов и кухонь с расчетом, что вытяжной воздух будет удаляться и из жилых помещений.

Если каркасный дом оборудуют вентиляцией с механическим побуждением, то в этом случае желательно предусмотреть установку электрокалориферов. В холодное время года такая система будет служить для воздушного отопления жилища.

Воздухообмен в доме, оборудованном вентиляцией с подогревом, происходит по определенной схеме.

При проектировании вентиляции каркасных жилых домов необходимо правильно разместить вентиляционные отверстия в наружных стенах. Это позволит рационально использовать всю массу утеплителя и увеличит срок его службы.

Далее показана вентиляция в каркасном доме на видео, которое демонстрирует работу системы:

The Edge Vent — Air Vent, Inc.

ИСТОРИЯ УСПЕХА – SHINGLEVENT II И EDGE VENT

Rutter Roofing & Exteriors
Адрес: 345 Lancaster Avenue
Malvern, PA 19355
Телефон: 610-584-2084
Эл.

Примечание редактора:   Чердачная вентиляция может выглядеть красиво. Здесь вентиляция конька ShingleVent II (вытяжной воздушный поток) в сочетании с краевой вентиляцией (поток забора воздуха на крыше, расположенный ниже края крыши) объединяются для создания сбалансированной системы воздушного потока.





Щелкните изображение для увеличения:








ИСТОРИЯ УСПЕХА – ShingleVent II



Bastian Roofing
Адрес: 4017 State Road 167
Richfield, WI 53076
Телефон: 414-416-8936
Электронная почта: [email protected]



«Эта крыша раньше была из кедровых опилов. Мы изменили все во время установки новой кровли из битумной черепицы, добавив впускные вентиляционные отверстия в необходимом количестве и коньковое вентиляционное отверстие ShingleVent II для отвода воздуха.” –  Рон Бастиан, владелец Bastian Roofing



Щелкните изображение для увеличения:

Низкопрофильная коньковая вентиляция ShingleVent II прекрасно сочетается с крышей, обеспечивая непрерывный поток вытяжного воздуха
на чердак по всей вершине крыши.





ИСТОРИЯ УСПЕХА — Edge Vent и ShingleVent II



Arrington Roofing Company, Inc.
Адрес: 2203 Obenchain Street
Dallas, TX 75208
Телефон: 214-698-8443
Веб-сайт: www.arringtonroofing.com



«Кондиционер наверху не мог поддерживать прохладу наверху. Нас вызвал подрядчик по кондиционированию воздуха, чтобы проветрить чердак. Мы добавили прямоугольные потолочные вентиляционные отверстия, коньковое вентиляционное отверстие ShingleVent II и краевое вентиляционное отверстие (заборник на крыше). Мы разместили Edge Vent более чем на полпути вверх по крыше, где начинался чердак второго этажа. Архитектура дома не позволяла установить Edge Vent перед крышей. Его нужно было установить над слуховыми окнами в передней части дома, которая находится рядом с мансардным полом.Инфракрасные показания температуры в 15:00 днем ​​105 ° F. –  Крис Аррингтон, вице-президент Arrington Roofing Company, Inc.



Примечание редактора:   «Показания температуры чердака 114°F в день при температуре наружного воздуха 105°F находятся в пределах рекомендуемого диапазона летнего времени для правильно работающей системы вентиляции чердака: в пределах 10-15° наружной температуры; 20° макс. Edge Vent предназначен для размещения на карнизе крыши или перемещения вверх по крыше на 2-3 фута в ситуациях, когда открытые хвосты стропил приводят к тому, что чердак начинается на крыше на 3 фута или меньше.В этом случае компания Arrington Roofing разместила Edge Vent выше по крыше, и это работает. Такие заявки следует рассматривать в каждом конкретном случае с учетом климата».



Щелкните изображение для увеличения:



Photo 1:

Photo 1: Вид на оболочку до
Photo 2:
Photo 2: Photo 2: Добавление прямоугольных преследующих вентиляционных отверстий
Photo 3: Прямоугольный недоступенчатый вентиляционные отверстия Добавлено
Photo 4: Установка ShingleVent II Ridge Vent
Photo 5: Edge Vent крыша
Фото 6: Температура чердака 114° на 105° День после исправления




ИСТОРИЯ УСПЕХА — ShingleVent II (с краевым вентиляционным отверстием)



Rogge Builders, Inc.
Адрес: 12919 E. Playfield Drive
Crestwood, IL 60445
Телефон: 708-388-6576



«У этой крыши было несколько проблем. Было несколько типов чердачных вытяжных вентиляционных отверстий вместо одной вытяжной вентиляционной системы. У него были жалюзи на фронтоне, вентиляционное отверстие, ветряная турбина и вентилятор на крыше. Что еще хуже, отверстие для вентиляционного отверстия (впуска) никогда не было вырезано, что означает, что у него не было воздухозаборника. Мы произвели полный демонтаж и замену настила крыши, установили вентиляцию Edge Vent (забор через крышу) и коньковую вентиляцию ShingleVent II (вытяжку). –  Рич Рогге, владелец Rogge Builders, Inc.



Примечание редактора:   Смешивание типов вытяжных вентиляционных отверстий чердака на одной крыше над общим чердаком приводит к короткому замыканию воздушного потока (вызывает неэффективный воздушный поток), поскольку один из типов вытяжного воздуха становится основным источником обхода приточного воздуха (короткое замыкание). ) фактические впускные отверстия. Кроме того, если вытяжные вентиляционные отверстия внезапно начинают действовать как впускные, они могут приносить погодные явления, для чего они не предназначены.Всегда лучше иметь один тип чердачной вытяжки в сочетании с необходимой приточной вентиляцией внизу на крыше или на потолке.



Щелкните изображение для увеличения:



Фото 1: До: Фронтонная жалюзи сбоку дома — это вытяжка (но она будет удалена)
Фото 2: После: Низкопрофильная коньковая вентиляция ShingleVent II, установленная в качестве эксклюзивной вытяжки
Фото 3: После: вид на тротуар
Фото 4: До: Еще три типа вытяжных вентиляционных отверстий на крыше: электровентилятор, ветряная турбина и вентиляционный короб






ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE



3rd Generation Home Improvement
Адрес: 35835 Vine Street
Eastlake, OH 44095
Телефон: 440-850-5592
Веб-сайт: www.3rdgenerationhomeimprovements.com
Электронная почта: [email protected]



«Мы установили Edge Vent, чтобы создать приток воздуха для конькового вентиляционного отверстия (вытяжного), которое уже существовало, чтобы обеспечить надлежащую чердачную вентиляцию этой крыши. На этой задней части крыши гаража не было свесов. Сняли гонты, вырезали щель под вентиляционное отверстие, установили водозащитную мембрану и подогнали гонты по желанию заказчика. В рамках проекта полного сайдинга для этого дома мы заблокировали фронтонные жалюзи, чтобы они не замыкались на коньковую вентиляцию, и установили полностью вентилируемый софит там, где были свесы.” –  Майкл Скаперато, владелец компании «Улучшения дома 3-го поколения»



Примечание редактора:   Легче установить Edge Vent при полной замене крыши. Эта крыша не нуждалась в замене. Ему просто требовался приток воздуха, чтобы наполнить уже установленные вытяжные вентиляционные отверстия для обеспечения длительного срока службы крыши. Edge Vent был перемещен вверх по крыше на 3 фута, чтобы обойти стену, расположенную в нижней части крыши.



Щелкните изображение для увеличения:



Фото 1. Прорезь краевого вентиляционного отверстия.
Фото 2: Водозащитная мембрана будет установлена ​​под вентиляционным отверстием и снова над вентиляционным отверстием.
Фото 3: Уверенный прогресс.
Фото 4: Полностью установлен.






История успеха — краевая вентиляция



Bone Dry Roofing, Inc., IN
Адрес: 4825 West 79th Street
Indianapolis, IN 46268
Телефон: 317-873-6005
Веб-сайт: www.bonedryroofing.com

Примечание редактора: Для этого проекта домовладелец запросил новую крышу.Опоясывающий лишай демонстрировал значительные признаки износа. После проверки компания Bone Dry Roofing выяснила, что нынешняя скатная крыша была построена поверх существующей плоской крыши. Ни на одном из двух отдельных существующих чердаков не было приточной вентиляции. Существующая вытяжная вентиляция представляла собой 4 кровельные жалюзи. Компания Bone Dry Roofing предложила коньковую вентиляцию ShingleVent II для одного чердака с большой длиной конька (25 погонных футов) и 30-ваттный вентилятор на солнечной энергии для второго чердака (длина конька составляла всего 4 погонных фута, поэтому коньковая вентиляция могла не работа).Вентилятор, работающий от солнечной энергии, имеет «солнечный контроллер», который при желании позволяет вентилятору работать без доступа к солнцу. В качестве приточной вентиляции использовался Edge Vent.



«Когда мы осмотрели эту крышу, стало ясно, что черепица сильно вздулась и потрескалась. Этому способствовало отсутствие надлежащего воздушного потока. Заказчик очень доволен готовым продуктом и очень благодарен за то, что мы смогли привести его чердачную вентиляцию в соответствие с нормами». Джадд Хааг, генеральный директор Bone Dry Roofing



Щелкните изображение для увеличения:






ИСТОРИЯ УСПЕХА — Край Вентилятора

BTR Construction & Roofing, Matthews, NC
Адрес: 600 West Charles Street, Suite A
Matthews, NC 28105
Телефон: 704-363-6895
Электронная почта: [email protected]
Веб-сайт: www.btrroofing.com



«Нам очень нравится использовать Edge Vent в наших проектах по перекрыше, которые не имеют достаточного воздухозаборника или какого-либо воздухозаборника. Нам не нужно врезаться в готовый софит, что может привести к изменению внешнего вида проекта. Все работы выполняются на крыше, что экономит наше время и деньги. И это не заметно после установки. Нет другого способа добиться такого большого потребления в проекте перекрытий». Кевин МакХью, BTR Construction & Roofing



Щелкните изображение для увеличения:



ИСТОРИЯ УСПЕХА — Край Вентилятора



Buck Roofing & Construction, LLC, Kansas City, KS
Адрес: Адрес: 1122 Merriam Lane
Kansas City, KS 66103
Телефон: 913-384-2680
Электронная почта: [email protected]
Веб-сайт: www.rbuckroofing.com



«Для этого проекта мы заменили жалюзи на крыше и жалюзи на фронтоне коньковым вентиляционным отверстием ShingleVent II для вытяжки, а мини-жалюзи заменили жалюзи Edge Vent для впуска. Как и во многих домах в этом районе, в этом доме не было достаточного притока воздуха, а чердак не дышал. Использование Edge Vent было лучшим решением. Наша команда уже устанавливала Edge Vent раньше, поэтому мы были знакомы с установкой. Вентиляционные отверстия работают хорошо и выглядят хорошо. Роб Гейст, менеджер по продажам, Buck Roofing & Construction, LLC



Примечания редактора: Полагаясь исключительно на коньковый вентиляционный канал ShingleVent II для вытяжной вентиляции и исключая жалюзи на крыше и фронтонах, компания Buck Roofing & Construction устранила потенциальное проникновение атмосферных осадков и неэффективную работу воздушного потока, которые могут возникнуть при смешивании двух типов вытяжных вентиляционных отверстий. та же крыша (известная как короткое замыкание).



Щелкните изображение для увеличения:



ИСТОРИЯ УСПЕХА — Край Вентилятора



Калкинс Констракшн, Инк., Waynesburg, OH
Адрес: 7000 Indian Run, Waynesburg, OH 44688
Телефон: 330-866-5450
Электронная почта: [email protected]



«Мы использовали Edge Vent на последнем доме, который мы покрыли черепицей. В доме не было выступов, но Edge Vent смог обеспечить приточную вентиляцию крыши. Мы были очень довольны продуктом и считаем, что он выглядит идеально! Хозяйка тоже осталась очень довольна внешним видом. Мы будем рады использовать этот продукт в будущем». Дуг Калкинс, владелец, Calkins Construction



Примечания редактора: Calkins Construction использовала коньковую вентиляцию ShingleVent® II для вытяжки, а затем сбалансировала чердачную систему с помощью The Edge Vent для впуска.





Щелкните изображение для увеличения:



ИСТОРИЯ УСПЕХА — Край Вентилятора

Cleveland Remodelers, Inc., Новелти, Огайо
Адрес: 13694 Northwood Road, Новелти, Огайо 44072
Телефон: 440-338-1200
Электронная почта: [email protected]



«В этом доме вообще не было навеса. Домовладелец годами страдал от ледяного подпора. Он связался с многочисленными подрядчиками по этому поводу; но никто не смог решить его проблему, сказал он.«Знание — сила». Я сообщил домовладельцу о The Edge Vent. Сначала он сопротивлялся, но после того, как рассказал ему об этом вентиляционном изделии, решил продолжить работу. После долгой и суровой зимы — проблема решена». Марк Дж. Ди, президент Cleveland Remodelers, Inc.



Примечания редактора: Для вытяжной вентиляции использовалась коньковая вентиляция ShingleVent II. Компания Cleveland Remodelers узнала об этом проекте по рекомендации довольного клиента, живущего через дорогу.И с тех пор клиент The Edge Vent направил своего ближайшего соседа в Cleveland Remodelers.



Щелкните изображение для увеличения:



ИСТОРИЯ УСПЕХА — Край Вентилятора



Elite Exteriors, Inc., Бернсвилл, Миннесота
Адрес: 1505 Southcross Drive W, Suite B,
Бернсвилл, Миннесота 55306
Телефон: 651-688-7808
Сайт: http://www.eliteexteriors.us/



«Edge Vent — отличный продукт.Домовладелец заметил резкое улучшение температуры воздуха на верхнем этаже своего дома; что в конечном итоге увеличит срок службы крыши его дома. Наш руководитель проекта Джейк Гайслер оценил крышу и тесно сотрудничал с местным представителем Air Vent Биллом Пьерро, чтобы выбрать Edge Vent для этого дома, у которого не было выступа для традиционных приточных вентиляционных отверстий». Джейсон Воген, генеральный директор Elite Exteriors.



Примечания редактора: Этот двухэтажный дом ранее имел индивидуальные жалюзи для вытяжной вентиляции без приточной вентиляции (в доме нет навеса).Компания Elite Exteriors сбалансировала систему вентиляции чердака, заменив жалюзи на крыше коньковым вентиляционным отверстием Air Vent ShingleVent® II для вытяжки и добавив Edge Vent для впуска.





Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE



Реставрация дома, Механиксвилль, Мэриленд
Адрес: 39099 Pond View Lane
Механиксвилль, Мэриленд 20659
Телефон: 301-472-4119
Сайт: http://www.homerestorations.com

Посмотрите это короткое видео, снятое давним пользователем коньковых вентиляционных отверстий ShingleVent II Биллом Томасом (Mechanicsville, MD), в котором показаны коньковые вентиляционные отверстия Air Vent и The Edge Vent. За 4 коротких минуты Билл подробно описывает многие ключевые этапы установки.





ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE



J & M Contracting, Beaver Falls, PA
Адрес: 3605 College Avenue, Beaver Falls, PA 15010
Телефон: 724-581-4258
Электронная почта: [email protected]ком



«Чердак в этом доме использовался как склад. Летом было очень жарко, а зимой очень холодно. Что еще хуже, отсутствие вентиляции привело к тому, что 10-летняя черепица вышла из строя. Навесов нет. Мы установили Edge Vent (для впуска) и ShingleVent II (для выхлопа). Мы проложили перегородки до самого конька и покрыли их изоляцией Р-19. Теперь на чердаке такая же температура, как и в жилом помещении внизу. Домовладелец взволнован и в восторге от изменений.” Джим Уиттер, владелец, J & M Contracting



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE



Monarch Siding & Windows, Inc., Papillion, NE
Адрес: 308 E. Cary Street, Papillion, NE 68046
Телефон: 402-596-1414
Электронная почта: [email protected]
Web: http:// www.monarchsiding.com/



«Edge Vent очень прост в использовании и добавляет столько приточной вентиляции, не беспокоясь о существующих вентиляционных отверстиях на потолке.Благодаря The Edge Vent я могу рассказать домовладельцам об их проблемах с кровлей и найти подходящее решение. Это хорошее решение большинства кровельных проблем, основанное на здравом смысле. Я очень люблю продукт и рекомендую его всем домовладельцам. ” – Том Гальгеруд, президент Monarch Siding & Windows.



Примечания редактора: Том посетил образовательный семинар Air Vent Ask the Expert™ в 1-м квартале 2010 г. в Омахе и считает, что этот семинар еще больше укрепил его навыки презентации систем вентиляции чердаков.Там же он узнал о The Edge Vent. В приведенном выше проекте ShingleVent II для вытяжки использовалось коньковое вентиляционное отверстие.



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Northeast Contracting Corp., Александрия, Вирджиния
Адрес: 4711 B Eisenhower Avenue, Александрия, Вирджиния 22304
Телефон: 703-370-8890
Электронная почта: [email protected]



«Мне очень нравится концепция The Edge Vent.Низкий профиль прекрасно сочетается. Больше, чем когда-либо, мы находим возможности использовать этот продукт». Эйон Келли, владелец Northeast Contracting Corporation.



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Paragon Exteriors, LLC, Waukesha, WI
Адрес: W326S4013 Spring Ridge Ct., Waukesha WI 53189
Телефон: 262-565-8282
Электронная почта: [email protected]
Сайт: http://www.paragonexteriors.com



«Для этого проекта нам пришлось переместить вентиляционную решетку Edge Vent на крышу, потому что она была сделана таким образом, что софиты были полностью отделены от чердака. Другими словами, не было канала для поступления воздуха через софит на чердак. Пришлось снимать всю крышу, включая палубу. Мы выровняли изоляцию, и, поскольку потолки были соборными, мы установили изоляционные перегородки в каждом отсеке на обратной стороне фанеры, чтобы создать воздушный канал к вентиляционному отверстию конька.На сегодняшний день у нас не было никаких проблем с этим, и клиент обращался к нам много раз, так как мы смогли нестандартно решить проблему приточной вентиляции, не переделывая всю область софита». – Джейк Гаст, владелец, Paragon Exteriors, LLC



Примечания редактора: Допустимо перемещать вентиляционную решетку вверх по крыше от ее предполагаемого положения на краю крыши, если на крыше есть открытые софиты (открытые концы стропил), в которых сам чердак фактически начинается на крыше, ИЛИ если конструкция дома/каркас блокирует забор воздуха на карнизе.Однако для всех других применений Edge Vent предназначен для размещения на самом краю крыши. Если изоляция чердака блокирует входящий воздушный поток, где предполагается установка Edge Vent, Air Vent рекомендует устранить точку блокировки изоляции, не перемещая Edge Vent.



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE



Patriot Construction, Scottsville, NY
Адрес: 32 Main Street, Suite B, Scottsville, NY 14546
Телефон: 585-720-0990
Сайт: http://www.nypatriot.com/



«Клиент, с которым я встречался, имел серьезные проблемы с вентиляцией крыши. В доме были глухие софиты и не было вентиляции на карнизе. Домовладелец является инженером и хорошо осведомлен о том, что адекватный впуск так же важен, как и выхлоп. Мы знали, что должен быть способ должным образом проветривать дом, позволяя покупателю сохранить гарантию производителя на черепицу. Я порекомендовал The Edge Vent, объяснил, как он работает и как он будет работать с его вытяжными вентиляционными отверстиями, чтобы сформировать сбалансированную систему.Я был настолько впечатлен результатами, что установил Edge Vent в своем собственном доме, где раньше были ледяные дамбы. Я добавил Edge Vent к проблемным местам, и лед остановился». Ян Брюстер, президент Patriot Construction.



Примечания редактора: На фотографиях показано, как Edge Vent установлен на крыше на несколько футов, чтобы поток всасываемого воздуха мог попасть на чердак, который физически начинается на несколько футов выше края крыши.В подобных ситуациях — известных как открытые софиты / открытые хвосты стропил — допустимо размещать Edge Vent на крыше на несколько футов.



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

The Roofing Company of Burlington, Inc.
Адрес: 29208 Plank Rd., Burlington, WI 53105
Телефон: 262-534-6005
Факс: 262-534-6007
Web: http://www.trcob.com



«Столетней церкви, ныне наше местное Историческое общество, нужна была новая крыша.Как бы то ни было, вентиляции не было, и не было никакого способа получить ее через софит. Edge Vent от Air Vent был ответом на впускную вентиляцию, а ShingleVent II использовался на пике. После добавления новой вентиляционной полости ко всей системе крыши мы смогли проветрить весь настил крыши и превратить чердачное пространство в полукондиционированное воздушное пространство». Кровельная компания, Берлингтон, Висконсин



Примечания редактора: Пароизоляция была добавлена ​​к палубе перед 1.5-дюймовые стояки были добавлены для создания вентиляционной полости.



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE



Roofs Over Georgia, Canton, GA
Адрес: 915 Goodwin Road
Canton, GA 30114
Телефон: 866-677-0347
Сайт: http://www.roofsovergeorgia.com



«Использование Edge Vent с двумя установленными на крыше мощными вентиляторами Air Vent Power Cool Plus™ 15 значительно снизило температуру воздуха на чердаке.Температура на чердаке была всего на 10 градусов выше, чем в спальнях наверху, и всего на 12 градусов выше, чем на улице. …Я бы порекомендовал этот продукт любому потребителю, который хочет снизить температуру своего чердака без установки дополнительных вентиляционных отверстий». Мирко Аттолини, продавец, Roofs Over Georgia



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Roofwerks, Inc., Raleigh, NC
Адрес: 809-104 Mt Vernon Road
Raleigh, NC 27607
Телефон: 919-852-2660
Сайт: http://www.roofwerks.com



«Одним из преимуществ Edge Vent является простота установки — наши кровельщики могут сделать это, пока укладывают черепицу на крышу. Уже вырезают прорезь для конькового вентиляционного отверстия. То же самое на краю крыши. Вместо того, чтобы посылать другую бригаду для установки вентиляционных отверстий. Это экономит время и труд». Джон Сойер, оценщик, Roofwerks



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Солт Сити Билдерс, Инк., Taylorsville, UT
Адрес: 4146 S. 1420 W.
Taylorsville, UT 84123
Телефон: 801-281-1336
Сайт: http://www.saltcitybuilders.com



«Edge Vent — это продукт, который я начал использовать в 2010 году, и, судя по тому, что я испытал, он помогает эффективно и недорого вентилировать дома клиентов. …Даже в худших ситуациях с ледовыми заторами у нас никогда не было проблем. Например, у одного клиента есть печь на чердаке, из-за которой в прошлом регулярно возникали проблемы со льдом на карнизе.После установки Edge Vent — даже с учетом количества льда, вызванного жарой на чердаке, у нас не было проблем с блокировкой вентиляционного отверстия льдом. …Спасибо за создание такого ценного продукта, который имеет смысл для нас, подрядчика и домовладельца». Брок Хортон, владелец, Salt City Builders



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

SF5 Construction & General Contracting, Inc., Little Elm, TX
Адрес: 2701 E.
Little Elm Parkway
Little Elm, TX 75068
Телефон: 817-343-3081
Электронная почта: [email protected]
Веб-сайт: www.sf5roofing.com



«Многие дома в южном Ирвинге, штат Техас, не имеют навесов. Мы заключили контракт на то, чтобы положить новую крышу на этот дом. Наша оценка вентиляции чердака показала домовладельцам, что у них не было забора воздуха. Нашим решением стал Edge Vent от Air Vent без воздухозаборника. В Техасе суровое лето. Домовладелец отметил, что добавление Edge Vent имело существенное значение. » – Джейк Джейкобсон, вице-президент по продажам и обслуживанию клиентов, SF5 Construction & General Contracting, Inc.



Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Siano Brothers Contracting, Cranford, NJ
Электронная почта: [email protected]



«Я не был знаком с The Edge Vent, пока не встретил местного представителя Air Vent.Я рад, что узнал об этом, потому что это помогло решить сложную ситуацию с набором для этого конкретного церковного проекта. Мой план игры для этого проекта до The Edge Vent должен был быть значительно более трудоемким и трудоемким». Крис Сиано, владелец Siano Brothers Contracting



Примечания редактора: Для этого применения необходимо было использовать вентилируемую доску для гвоздей, потому что существующий настил с шипами и пазами не обладал изоляционными свойствами.Edge Vent позволил подрядчику выполнить требования приточной вентиляции, не нарушая исторические деревянные потолки.





Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Strander Roofing & Seamless Gutters LLC, Лоди, Висконсин
Адрес: N1720 Hwy 113, Лоди, Висконсин 53555
Телефон: 608-592-3407
Электронная почта: [email protected]
Web: http://www.stranderroofing .com/



«В этом доме были огромные проблемы с ледяной плотиной из-за плохой вентиляции, и их счета за отопление были практически выше крыши.…Дом был построен в стиле Кейп-Код, поэтому мы вырезали Edge Vent вдоль нижнего края для впуска и ShingleVent II на хребте для выхлопа. Домовладелец был очень рад первой зиме без ледяных дамб. Он также с нетерпением ждет, когда грузовик с LP проедет мимо его дома и не будет останавливаться, чтобы заправить его бак каждые 2-3 недели, потому что у него закончился LP. Это определенно история успеха Edge Vent и ShingleVent II». Чад Страндер, владелец Strander Roofing & Seamless Gutters.



Примечания редактора: Кровельные и бесшовные водосточные желоба Strander установили 2 слоя 3-дюймовой изоляции (значение R 42) и наложили еловые полосы поверх изоляции; затем установили обшивку на еловые планки.





Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Williams Construction, Beach Island, SC
Адрес: 1457 Augusta Road
Beach Island, SC 29842
Телефон: 803-594-0900
Электронная почта: [email protected]
Веб-сайт: www.roofingbywilliams.com



«Edge Vent отлично устанавливается, выглядит исключительно, и в отчете домовладельца говорится, что они очень довольны продуктом. Мы с нетерпением ждем возможности установить больше Edge Vent в ближайшем будущем». Крис Уильямс, владелец, Williams Construction





Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

ВМ.Prescott Roofing & Remodeling, Inc., Carnegie, PA
Адрес: 20 W. Noblestown Road
Carnegie, PA 15106
Телефон: 412-276-4242
Веб-сайт: www.prescottroofing.com



«Для этого церковного проекта мы установили черепицу Symphony Slate от CertainTeed. Мы использовали вентилируемую основу для ногтей с The Edge Vent для обеспечения приточной вентиляции. Мы также установили вентиляцию конька ShingleVent II, чтобы сбалансировать систему вентиляции чердака. Работа удалась, вентиляция заработала отлично.” Крис Шмидер, вице-президент по производству, Prescott Roofing





Щелкните изображение для увеличения:

ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

ВМ. Prescott Roofing & Remodeling, Inc., Carnegie, PA
Адрес: 20 W. Noblestown Road
Carnegie, PA 15106
Телефон: 412-276-4242
Веб-сайт: www.prescottroofing.com



«Когда мы осмотрели эту двускатную крышу и чердак, мы обнаружили несколько работающих вентиляционных отверстий; мощный вентилятор, коньковые вентиляционные и фронтонные вентиляционные отверстия.Кроме того, на фасаде дома не было приточной вентиляции. Это привело к росту плесени и порче фанеры. Используя продукты и технологии Air Vent, мы разработали решение, результатом которого стала сбалансированная система вентиляции. Черепицу сняли, а поврежденную фанеру заменили. Мы сняли вентилятор, заблокировали вентиляционные отверстия на фронтоне и использовали коньковое вентиляционное отверстие ShingleVent II в качестве вытяжки. Мы также установили воздухозаборник The Edge Vent там, где вальмовая крыша встречается с основной. Этот инцидент подчеркивает важность сбалансированной системы вентиляции.” Крис Шмидер, вице-президент по производству, Prescott Roofing





Щелкните изображение для увеличения:





ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

G & G Restoration, LLC, Гринвуд, Миссури
Адрес: 24903 Timberlake Drive
Гринвуд, Миссури 64034
Телефон: 816-810-7218
Веб-сайт: www.midwestrestore.com



«Нам пришлось поднять вентиляционную решетку на крышу, чтобы попасть на чердак.Мы разделили чердачные помещения, чтобы уменьшить вероятность короткого замыкания системы из-за перепадов высот по вертикали. Хозяйка заметила разницу. Даже при небольшом количестве снега на крыше он теперь тает равномерно». – Джеремайя Гиллианд, президент G&G Restoration



Примечание редактора: Этот проект в Спринг-Хилл, штат Канзас, представляет собой дом, построенный в 1850-х годах. В G & G Restoration использовались коньковые вентиляционные отверстия ShingleVent II (выпускной воздушный поток с горизонтальными вершинами), Hip Ridge Vent (выпускной воздушный поток по диагонали) и The Edge Vent (впускной воздушный поток).



Щелкните изображение для увеличения:



Изображение 1) Вентиляционное отверстие на краю крыши
Изображение 2) Строящийся дом
Изображение 3) Дом, построенный в 1850-х годах
Изображение 4) Вентиляционное отверстие на бедре





ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

JSD Sanchez Roofing, OK
Адрес: 1340 SW Straka Terrace
Oklahoma City, OK 73159
Телефон: 405-210-8632



«По нашим оценкам, гонтам было меньше 10 лет, но они уже выгорели из-за недостаточной вентиляции чердака.На нижней стороне фронтона над гаражом было всего два небольших воздухозаборных отверстия. Что касается выхлопа, мы обнаружили распространенную ошибку смешивания двух разных типов (жалюзи на крыше в сочетании с жалюзи на фронтоне). Домовладелец не был заинтересован в том, чтобы прорезать отверстия в свежеокрашенном потолке для обеспечения приточной вентиляции. Решением стало удаление существующих вытяжных вентиляционных отверстий и установка конькового вентиляционного отверстия ShingleVent II вместе с воздухозаборником The Edge Vent на крыше». – Дон Черницкий, Мастера макияжа



Примечание редактора: Makeover Masters изначально связались с Air Vent, чтобы получить рекомендации по этому проекту.Компания JSD Sanchez Roofing выполнила установку. Когда Edge Vent используется в долине, щель останавливается в 12 дюймах от долины.



Щелкните изображение для увеличения:



Изображение 1) Краевой вентиляционный проем, вырезанный рядом с ендовой
Изображение 2) Краевой вентиляционный канал, установленный с желобами
Изображение 3) Установлены ShingleVent II и Edge Vent





ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Square Deal Building Supply
Адрес: 7670 Nineteen Mile Rd.
Sterling Heights, MI 48314
Телефон: 586-731-3670



Чак ​​Пауэр из компании Square Deal Building Supply в Стерлинг-Хайтс, штат Мичиган, делится своим мнением о недавней установке воздухозаборника The Edge Vent:

1) Вырежьте вентиляционную щель в крыше.

2) Установите первый слой водозащитной мембраны под вентиляционным отверстием на голой палубе. Вырежьте область для отверстия для потока воздуха.

3) Чак добавил кусок металла под косой срез для дополнительной защиты, так как крыша имеет два разных ската, ведущих в ендову.ПРИМЕЧАНИЕ. Отверстие для потока воздуха должно находиться вдали от желоба и конца карниза.

4) Установите краевую вентиляцию.

5) Установите 2-й слой водозащитной мембраны поверх вентиляционного отверстия. ПРИМЕЧАНИЕ. Убедитесь, что обрезанный на заводе конец вентиляционного отверстия (встроенная торцевая заглушка) обращен наружу.

6) Установите начальную черепицу, а затем закройте вентиляционное отверстие.

– Chuck Power, снабжение зданий Square Deal



Примечание редактора: Долина начинается с переплетения для 1-го ряда пологого склона и двух рядов более крутого склона, чтобы помочь с переходом склона и «выпуклостью» в The Edge Vent.



Щелкните изображение для увеличения:



Изображение 1) Вырежьте прорезь в крыше.
Изображение 2) Поместите первый слой защиты от льда/воды и вырежьте отверстие для воздуха.
Изображение 3) Добавлен кусок металла под митрой для дополнительной защиты, так как эта крыша имеет два разных ската, ведущих в эту долину. Обратите внимание, что воздушная прорезь находится вдали от ендовы и конца карниза.
Изображение 4) Установите Edgevent и положите второй слой льда и воды.Обязательно используйте заводской конец на краю и разрез внутрь.
Изображение 5) Установите стартер и гонт поверх вентиляционного отверстия.
Изображение 6) Готовый продукт. Обратите внимание, что ендова начинается с переплетения для 1-го ряда пологого склона и двух рядов более крутого склона, чтобы помочь с переходом склона и «выпуклостью» от Эджвент.



ИСТОРИЯ УСПЕХА — ВЕНТИЛЯЦИЯ EDGE

Lunsford Construction, Inc.
16607 Paxton Avenue
Tinley Park, IL 60477
Телефон: 708-257-5062
Тим Салливан: 708-347-4732
Веб-сайт: www.lunsfordconstructioninc.com
Электронная почта: [email protected]



«В этом проекте предусмотрен непрерывный коньковый вентиляционный канал ShingleVent II с впускными вентиляционными отверстиями The Edge Vent (крыша на карнизе). Ты их видишь? Низкопрофильная эффективная вентиляция поможет поддерживать температуру на чердаке круглый год». – Майк Лансфорд, владелец, Lunsford Construction, Inc.



Примечание редактора:  : Фронтонные жалюзи, видимые на фотографии, были заблокированы изнутри чердака, чтобы избежать возможного короткого замыкания вытяжных вентиляционных отверстий (что может произойти, когда на одной крыше используются 2 разных типа чердачных вытяжных вентиляционных отверстий). над общим чердаком).



Нажмите на картинку для увеличения:





В рамках проекта полной обшивки этого дома мы заблокировали жалюзи на фронтоне, чтобы они не замыкались на коньковом вентиляционном отверстии, и установили полностью вентилируемый софит там, где были выступы

Вентиляционные отверстия — Пожар в Калифорнии

Вентиляционные отверстия чердаков и подвалов встроены в здания, чтобы помочь удалить избыточную влагу, которая может попасть в эти помещения либо из почвы (в случае подполья), либо из жилого помещения (в случае чердаков и соборных потолков) .В зависимости от используемой детализации воздух из подполья может также напрямую сообщаться с чердачным помещением. Движение влаги может происходить посредством диффузии через материалы или конвекции через утечку воздуха. Движение влаги посредством диффузии — медленный процесс. Проблемы, связанные с влажностью, скорее всего, связаны с утечкой воздуха.

Утечки в ограждении здания (крыше или наружной стене) также могут привести к повышенной влажности. Утечки являются причиной большинства проблем, связанных с влажностью в зданиях.В зависимости от размера утечки вентиляционные отверстия могут или не могут обеспечить достаточную осушительную способность, чтобы избежать повреждений, связанных с влажностью.

Есть несколько видов вентиляционных отверстий. В подпольях используются два или более вентиляционных отверстия для перекрестной вентиляции, которые должны располагаться как минимум на двух противоположных стенах. В чердачных и соборных перекрытиях используются воздухозаборные и воздуховыпускные форточки. Впускные вентиляционные отверстия обычно находятся в области карниза и софита. Выходные вентиляционные отверстия располагаются на линии конька крыши или рядом с ней.На крыше здания, показанного здесь, можно увидеть коньковый люк и сквозные люки.

Здесь показаны ленточные форточки в карнизе с потолком и фризовые форточки в открытом карнизе.

Вентиляционные отверстия уязвимы для лесных пожаров, когда тлеющие угли и пламя попадают на закрытый чердак или подполье и воспламеняют горючие материалы в этих местах.

Это фотография теста, проведенного в лаборатории исследования пожаров.На нем показано, как огонь проникает в вентиляционное отверстие из фризовых блоков, а пламя проникает в то, что должно было быть чердаком. Вентиляционные экраны не препятствуют проникновению пламени. Раздуваемые ветром тлеющие угли также могут попасть через вентиляционные отверстия, и в зависимости от размера и количества тлеющих углей, а также от количества горючих материалов на чердаке или в подполье может произойти возгорание.

Пример тонкодисперсного топлива на чердаках. Тлеющие угли воспламеняют более мелкие горючие материалы, которые, если их поддерживать, могут, в свою очередь, воспламенять более крупные деревянные элементы конструкции и другие горючие материалы в этих местах

Лабораторные исследования показали, что угольки, проходящие через сетчатый экран, обладают достаточной энергией для воспламенения тонкого топлива (хлопка и измельченной бумаги).Экранирование первоначально использовалось в вентиляционных отверстиях, чтобы предотвратить проникновение грызунов в эти закрытые помещения. Уязвимость к лесным пожарам в то время не рассматривалась.

В то время как сито с более мелкими ячейками сведет к минимуму вероятность воспламенения тлеющих углей (тлеющие угли меньшего размера будут иметь меньшую энергию), чиновники строительных организаций обеспокоены тем, что сита с более мелкими ячейками могут забиваться мусором или краской, что отрицательно влияет на «управление влажностью». ‘ Функция вентиляционных отверстий. Показанный здесь сетчатый экран размером 1/16 дюйма покрыт краской.

Из-за угрозы лесных пожаров начинают разрешаться сетки меньшего размера. Это потребует от владельца дома или здания большей осторожности и не позволит краске или мусору забить вентиляционные решетки. Были разработаны и другие вентиляционные отверстия, специально предназначенные для предотвращения проникновения углей и пламени. Более подробная информация об этих вентиляционных отверстиях представлена ​​в другом разделе.

Новые проекты и требования Кодекса штата Калифорния

Важность попадания угольков и пламени в вентиляционные отверстия во время лесных пожаров привела к разработке вентиляционных отверстий, предназначенных для защиты от проникновения угольков и пламени.Этому развитию способствовала формулировка главы 7A Строительного кодекса Калифорнии.

На этой фотографии показана верхняя часть горючей стены. В одной секции перекрытия видны три вентиляционных отверстия фризовых блоков.

Глава 7A Требования к вентиляции:

Глава 7A говорит, что вентиляционные отверстия должны противостоять проникновению тлеющих углей и пламени или что они должны быть защищены экраном из коррозионно-стойкой негорючей проволочной сетки с «отверстиями».Также допускается сетка 1/8 дюйма. Вентиляционные конструкции, включающие пластиковые компоненты, не соответствуют формулировке «экран из негорючей проволочной сетки» в главе 7A.

В формулировке главы 7A также указано, что вентиляционные отверстия нельзя использовать в карнизах, если только не было доказано, что эти вентиляционные отверстия противостоят проникновению тлеющих углей и пламени. Хотя в настоящее время существует несколько вентиляционных отверстий, которые были приняты для использования Калифорнийским OSFM, конструкция, которая включает в себя два набора сквозных вентиляционных отверстий на крыше, один набор для впуска воздуха, расположенный рядом с краем крыши, а другой для выпуска воздуха, расположенный рядом с коньком ( как показано здесь), был использован.В настоящее время Комиссия по строительным стандартам штата Калифорния рассматривает поправки к главе 7A, которые предусматривают более предписывающие меры для соблюдения.

В настоящее время не существует общепринятой процедуры оценки проникновения угольков, но рабочая группа Американского общества по испытаниям и материалам (ASTM) в настоящее время разрабатывает стандартную процедуру испытаний.

Четыре вентиляционных отверстия недавно были приняты для использования Управлением государственного пожарного надзора. Эти вентиляционные отверстия могут использоваться в приложениях, где требуется устойчивость к проникновению тлеющих углей и пламени.Эти вентиляционные отверстия обычно используют комбинацию экранирования и других конструктивных особенностей, чтобы противостоять проникновению тлеющих углей и пламени. Информация об этих вентиляционных отверстиях была размещена на сайте OSFM (прокрутите эту страницу вниз и нажмите «Информация о политике соответствия продукции для интерфейса Wildland Urban Interface» в разделе «Программа листинга строительных материалов»).

Вентиляционное отверстие, показанное здесь («Вулкан»), использует экранирование на передней и задней части сотовой матрицы. Эта матрица покрыта вспучивающейся краской, которая набухает при контакте с пламенем.

Вентиляционное отверстие Fireguard использует экранирование и плавкую вставку. Устройство с плавкой вставкой показано на фото врезке. Активация плавкой вставки приводит к закрытию металлической двери.

В вентиляционном отверстии Brandguard используется перегородка.

Компания O’Hagin’s производит низкопрофильные вентиляционные отверстия через крышу.

За исключением коррозионно-стойкого металла, глава 7A не ограничивает вентиляционные отверстия через крышу.Тем не менее, O’Hagin представил OSFM информацию об испытаниях и был принят в качестве «стойкого к тлеющим углям и пламени».

Компания Vents, принятая OSFM, предоставила информацию об испытаниях, проведенных аккредитованной лабораторией испытаний на огнестойкость. Испытания оценили способность вентиляционного отверстия сопротивляться проникновению тлеющих углей и пламени. Поскольку вентиляционные отверстия могут подвергаться воздействию углей, но не пламени, проводятся отдельные испытания.

В дополнение к информации о стойкости к проникновению угольков и пламени, вам также следует ознакомиться с доступной информацией о воздушном потоке.Обычно это указывается в «процентах свободной площади сети» и дает информацию о том, какую площадь занимает провод (или другое устройство (устройства), используемые в вентиляционной конструкции). Для сравнения, сетчатый экран имеет чистую свободную площадь 81%. Сито с ячейками 1/8 и 1/16 дюйма имеет чистую свободную площадь 75% и 71% соответственно. Для экранирования с меньшими отверстиями используется проволока меньшего диаметра.

Разработаны некоторые альтернативные (но все же традиционные) варианты вентиляции.Они показаны на следующих нескольких фотографиях. Ни один из них не был протестирован для оценки производительности, и следующие из них были приняты для использования OSFM. Они включены сюда, чтобы показать диапазон концепций вентиляции, которые обсуждались.

На этой схеме внутренняя и внешняя блокировка со смещенными фризовыми форточками. Внутренние поверхности могут быть покрыты вспучивающейся краской.

На этой схеме внутренняя и внешняя блокировка с альтернативной конструкцией выносных фризовых форточек.Внутренние поверхности могут быть покрыты вспучивающейся краской.

На этой схеме карниз закрыт, а вентиляционная полоса установлена ​​в фасции. Возможно, это более серьезное воздействие: лицевая панель не может служить барьером для ударов угольков.

Пример софита/карнизной планки в фризе. Этот дизайн находится на доме, и поэтому, вероятно, был одобрен для использования местным строительным чиновником.

Схема торца жалюзийного фронтона. Жалюзи традиционно имеют ориентацию вниз, чтобы свести к минимуму попадание дождя. На этой диаграмме добавлены жалюзи, обращенные вверх, чтобы предотвратить попадание угольков и пламени. Ориентированная вниз нога должна проходить над ориентированной вверх ногой. Чистая свободная площадь будет зависеть от ширины зазора между опорами, ориентированными вверх и вниз.

Невентилируемые чердаки

Одним из способов избежать попадания тлеющих углей на чердаки является использование невентилируемой конструкции.Невентилируемый чердак – это чердак, в котором преднамеренно отсутствуют вентиляционные отверстия. У невентилируемого чердака есть две общие черты. Во-первых, тепловой барьер (т. е. место утепления) переносится с плоскости потолка (между жилым помещением и мансардой) на линию крыши (т. е. на нижнюю сторону обшивки кровли). Обычно в невентилируемых чердачных конструкциях используется изоляция пенопластом с закрытыми или открытыми порами. Второй особенностью является установка воздушной преграды. При невентилируемой мансардной конструкции чердак становится кондиционированным помещением (т.д., который можно нагревать и охлаждать). Изоляция, нанесенная на нижнюю часть обшивки крыши, сохраняет тепло на чердаке, избегая температур, которые могут привести к конденсации влаги. Воздушный барьер сводит к минимуму движение влаги.

Этот раздел находится в разработке. Пожалуйста, зайдите еще раз.

Освоение инспекций крыш: проходки через крышу, часть 3

Кентон Шепард и Ник Громико, CMI®





скатные, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



ВЕНТС: Часть 1

Наиболее распространенными видами кровельных проходок являются различные типы форточек. В каждом доме они есть. Термин «вентиляционное отверстие» является сокращением от «вентилятор». Вентиляционные отверстия позволяют движению газа в некотором роде. Это может быть отвод влажного воздуха из ванной или прачечной, а могут быть и побочные продукты горения печи или водонагревателя.

Эти вентиляционные отверстия выполняют разные функции и могут по-разному воздействовать на крышу. Научившись определять типы вентиляционных отверстий, вы иногда будете иметь представление о том, какие дефекты вы, вероятно, обнаружите, еще до того, как подниметесь на крышу.

ИДЕНТИФИКАЦИЯ ВЕНТИЛЯЦИИ

Пример 1

Хотя вы видите здесь девять вентиляционных отверстий, на самом деле их всего пять разных типов.

1. Номер 1 — это вентиляционная труба. Каждая канализационная труба в доме подключена к вентиляционной трубе.Они помогают обеспечить надлежащий дренаж, предотвращая образование сифонов. Вентиляционные отверстия дымохода могут выделять канализационный газ, поэтому они не должны располагаться в пределах 3 футов от работающего окна.

2. Номер 2 — это вентиляционное отверстие для вытяжного вентилятора, такого как в ванных комнатах и ​​прачечных. Они выводят влажный воздух наружу.

3. Номер 3 — это вентиляционное отверстие для чердачного помещения, называемое «крышным вентиляционным отверстием» или «черепашьим вентиляционным отверстием». Они выпускают горячий воздух с чердака.

4. Номер 4 – это дымоотвод для такого прибора, как печь, бойлер, водонагреватель или камин, в котором сжигается топливо.Они выбрасывают токсичные побочные продукты сгорания наружу. Взъерошенный воротник указывает на то, что это вентиляционное отверстие с двойными стенками. Горючие газы могут содержать большое количество паров влаги, поэтому коррозия может стать проблемой для металлических вентиляционных отверстий.

 5. Номер 5 может служить нескольким целям, и вы не сможете сказать, какой цели он служит, глядя на него на крыше. Штормовой воротник с гладкими краями указывает на то, что это вентиляционное отверстие с одной стенкой.

Пример 2

Вот крыша с разными вентиляционными отверстиями.

1. Номера 1 и 2 — это вентиляционные отверстия трубы водопровода. Вентиляционное отверстие, которое обслуживает большее количество сантехнических приборов, должно быть больше.

2. Хотя номера 3 и 4 выглядят одинаково, номер 3 – это вентиляционное отверстие осушителя. Он имеет финишное покрытие, которое поможет ему противостоять коррозии. На этой фотографии показан один из них в действии.

3. Номер 5 – это дымоотвод.

4. Номера 6 и 7 обслуживают высокоэффективную печь. Высокоэффективные печи извлекают большую часть тепла из выхлопных газов, поэтому трубы из ПВХ используются, не беспокоясь о том, что они расплавятся.Номер 6 – воздухозаборник для топки. Он перевернут во избежание попадания влаги от осадков в топочную камеру. Номер 7 — выхлоп печи. Любая влага, попадающая в эту трубу, будет стекать до того, как попадет в печь, с помощью компонентов, предназначенных для отвода конденсата, поэтому ее не нужно защищать.

Дымоходы

Все эти вентиляционные отверстия из оцинкованной стали были установлены одновременно, но только дымоход загрязняет крышу.Белый налет на вентиляционных отверстиях или на крыше под ними свидетельствует о чрезмерном образовании конденсата. Это может быть вызвано тем, что вентиляционное отверстие:

  • слишком длинное;
  • имеет слишком много изгибов; или
  • имеет участки с небольшим уклоном, которые замедляют поток выхлопных газов.

Если вы видите это состояние на крыше, вам следует поискать аналогичные белые отложения на топочном устройстве, обслуживаемом вентиляционным отверстием. Плохая вентиляция может вызвать коррозию, которая может сократить срок службы этого прибора.

Если вы обнаружите проблемы, порекомендуйте, чтобы их оценка и все необходимые исправления были выполнены квалифицированным подрядчиком по ОВКВ.

Для эффективной работы дымоотвод должен иметь достаточную тягу. Термин «вытягивание» относится к естественным процессам, при которых горячие выхлопные газы поднимаются вверх и выходят из дымохода. Другой способ сказать, что у него должен быть хороший «черновик». На эффективность драфта влияет несколько факторов.



К этим факторам относятся:

  • тепловая плавучесть, т. е. тенденция горячего воздуха подниматься вверх.Чем горячее газ, тем быстрее он будет подниматься;
  • неограниченный поток дымовых газов, это означает, что дымоход не может быть слишком маленьким или иметь слишком много изгибов, поскольку эти две вещи замедляют поток; и
  • соответствующей длины. Если дымоход слишком длинный, газы будут охлаждаться и образовываться конденсат. Конденсат может вызвать коррозию листового металла дымохода и компонентов печи.

Что касается высоты заделки дымохода, рекомендации производителей имеют приоритет над местными строительными нормами, но большинство инспекторов не знают, каковы рекомендации этих производителей.Лучше всего иметь общий отказ от ответственности в вашем контракте и в вашем отчете об отказе от соблюдения каких-либо рекомендаций производителя по установке.





Это часто (но не всегда) означает, что вентиляция должна соответствовать «Правилу 2-10», требуемому строительными нормами и правилами для заделки дымохода.







Правило 2-10 гласит, что вентиляционные отверстия должны заканчиваться не менее чем на 2 фута над любой частью крыши в пределах 10 футов.

Рекомендации производителей обычно имеют приоритет над местными строительными нормами, но вы не можете знать наверняка, какие из них имеют приоритет или каковы рекомендации этих производителей. Итак, если вы видите вентиляционное отверстие, которое не соответствует правилу 2-10, вам следует порекомендовать провести оценку квалифицированным подрядчиком по ОВКВ.



12 различных типов вентиляционных отверстий на крыше

Добавляете ли вы вентиляционные отверстия на крышу или на чердак, вы обнаружите, что знание различных типов вентиляционных отверстий будет полезно для выбора правильного типа для установки в вашем доме.

Идея вентиляционных отверстий на крыше существовала сотни лет: естественные вентиляционные отверстия использовались в китайских зданиях во времена династии Тан, естественные вентиляционные каналы в пещерах буддийских монахов и ловушки ветра, встроенные в арабскую архитектуру.

Вентиляционные крыши со шпилями, башнями или куполами можно найти в различных зданиях, от амбаров до соборов. Однако строительные нормы и строительная наука для естественной вентиляции крыши появились только в 1940-х годах.

Кровельная вентиляция в холодном климате отводит влагу и обеспечивает низкую температуру крыши во избежание образования наледи. В жарком климате вентиляционные отверстия на крыше удаляют горячий воздух с крыши или чердака, разгружая при этом нагрузку на систему кондиционирования воздуха.

Родственный: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Части желоба крыши | Части крыши | Типы крыш | Части фермы крыши

Тип

Вентиляционная коробка

Нажмите, чтобы узнать цену

Это статические вентиляционные отверстия без каких-либо движущихся частей, которые устанавливаются над отверстием, прорезанным в крыше.Используя естественную конвекцию, они делают отверстие в крыше, которое позволяет влаге и горячему воздуху выходить из дома. Как правило, они сделаны из очень твердого пластика, но они также доступны из металла и могут быть куплены в различных цветах, чтобы они лучше всего подходили к крыше вашего дома.

Несмотря на то, что они могут быть установлены в любом месте на крыше, они гораздо более эффективны, когда устанавливаются рядом с коньком крыши, так как это обеспечивает отвод большей части влаги и тепла.Поскольку они не являются самыми эффективными вентиляционными отверстиями на крыше на рынке, для достижения наилучших результатов вполне нормально использовать несколько коробчатых вентиляционных отверстий в одном доме.

Ветряная турбина

Нажмите, чтобы узнать цену

Несмотря на то, что у них есть движущиеся части, их движение зависит не от электричества, а от ветра. Пока ветер дует постоянно, вентиляционные отверстия ветряных турбин прекрасно справляются с выпуском более горячего и влажного воздуха из дома, но когда ветра нет, они по своей эффективности аналогичны коробчатым вентиляционным отверстиям.Поскольку ветряные турбины могут быстро изнашиваться, когда они используются в ветреной местности, рекомендуется выбирать те, которые имеют шарикоподшипники с постоянной смазкой или пластиковые втулки.

Это предотвратит преждевременный износ вентиляционного отверстия. Менее дорогие версии имеют тенденцию скрипеть, когда они находятся в движении. Вращение турбины — это то, что способно фактически вытягивать влагу и горячий воздух с чердака дома, что помогает предотвратить повреждение.

Ридж Вент

Нажмите, чтобы узнать цену

Это еще один тип стационарного крышного люка, который не имеет движущихся частей.В отличие от коробчатых вентиляционных отверстий или ветряных турбин, эти вентиляционные отверстия очень длинные и расположены по всей длине дома вдоль верхнего гребня. Это означает, что у вас будет много вентиляционных отверстий, и, если они установлены правильно, будет очень трудно сказать, что у вас есть вентиляционные отверстия на крыше, что делает их очень привлекательными.

Благодаря своим размерам они очень эффективно удаляют влагу и горячий воздух с чердака, а когда они используются в сочетании с потолочными вентиляционными отверстиями, они невероятно эффективны.Поскольку они не создают горячих или холодных областей на вашем чердаке, как это делают другие вентиляционные отверстия, вам не нужно беспокоиться о том, что части вашей крыши стареют быстрее, чем другие. Это может помочь продлить срок службы вашей крыши, и это хорошая причина, чтобы рассмотреть этот тип вентиляции.

Вентиляционный клапан

Нажмите, чтобы узнать цену

Вентиляционные клапаны

Power работают от электричества и полагаются на большие вентиляторы, которые выгоняют всю влагу и горячий воздух с чердака вашего дома. Они доступны во многих различных цветах, поэтому они будут гармонировать с вашей крышей, а некоторые из них имеют расширенные функции, которые делают их не только простыми в использовании, но и невероятно полезными.Одной из замечательных особенностей, которую следует учитывать, является вентиляционное отверстие с регулируемым термостатом.

Это позволит домовладельцу настроить автоматическое включение вентилятора, когда температура на чердаке достигает определенного градуса, что гарантирует защиту чердака от перегрева. Также есть модели с гигростатами. Они работают очень похоже на вентиляционные отверстия с термометром, за исключением того, что они включаются при определенном уровне влажности на чердаке.

Хотя большинство вентиляционных отверстий жестко подключены к электрической системе дома, есть и такие, которые работают от солнечных батарей. Они, как правило, невероятно тихие и отлично справляются с вентиляцией вашего дома. Одна из проблем, с которой сталкиваются некоторые домовладельцы, когда у них установлены бесшумные модели, заключается в том, что они не знают, когда вентиляционное отверстие сломается и перестанет работать. По этой причине рекомендуется регулярное тестирование.

Одна из проблем, с которой сталкиваются некоторые люди, когда они используют вентиляцию в своем доме, заключается в том, что они вытягивают холодный воздух из дома на чердак, чтобы помочь охладить чердачный воздух во время пиковых летних температур.Поскольку вентиляционные отверстия выполняют это, вытягивая более холодный воздух из дома через осветительные приборы, выход на чердак и даже проходы проводки, они могут сделать охлаждение вашего дома очень дорогим, поскольку они постоянно удаляют более холодный воздух из вашего дома и перемещают его в помещение. чердак.

Вентиляционный купол

Нажмите, чтобы узнать цену

Вентиляционные отверстия купола очень привлекательны, но часто используются только для украшения. Тем не менее, вы можете использовать вентиляцию в виде купола в качестве статического вентиля. Эти вентиляционные отверстия расположены на высоких стенах и обрамляют отверстие, прорезанное в крыше для выхода влаги и горячего воздуха.Они могут быть функционирующими вентиляционными отверстиями на крыше, но обычно они используются в качестве вспомогательных вентиляционных отверстий для другой основной системы, потому что они не так надежны и не обладают такими же возможностями, как другие вентиляционные системы.

Вентиляционное отверстие Off Ridge

Многие ошибочно принимают коньковые вентиляционные отверстия за коробчатые, и хотя они очень похожи по своим функциям, у них есть некоторые различия. Эти вентиляционные отверстия представляют собой статические вентиляционные отверстия, которые размещаются над отверстиями в крыше рядом с коньком крыши. В отличие от коробчатых вентиляционных отверстий, которые имеют квадратную форму, вентиляционные отверстия вне ребра обычно намного длиннее и тоньше.Они позволяют влаге и горячему воздуху выходить на чердак, но они не так эффективны, как другие типы вентиляционных отверстий на крыше, и для достижения наилучших результатов в домах обычно требуется несколько таких устройств.

Софит Вентиляционный

Нажмите, чтобы узнать цену

Эти вентиляционные отверстия устанавливаются в карнизы и потолки и обычно изготавливаются из алюминия или ПВХ. Они отлично подходят для увеличения потока воздуха через чердак и помогают выводить влагу и горячий воздух, особенно если в вашем доме есть только небольшие вентиляционные отверстия на крыше.Эти вентиляционные отверстия позволяют воздуху внутри чердака выходить через самое нижнее место софита и обеспечивают невероятную вентиляцию и движение воздуха, когда они используются в сочетании с коньковыми вентиляционными отверстиями, которые проходят по всей длине крыши.

Вентиляционное отверстие для теплицы

Нажмите, чтобы узнать цену

Этот тип вентиляционного отверстия на крыше используется только в теплице вместо обычного дома, поскольку он полностью открывается и открывает внутреннюю часть теплицы для элементов. Их нужно открывать вручную, когда вы хотите снизить температуру и влажность внутри теплицы, но, поскольку они такие большие, они могут быстро снизить внутреннюю температуру, что может спасти жизнь растениям и рассаде.В отличие от вентиляционных отверстий, установленных в вашем доме, этот тип не работает, если он не открыт, а это означает, что человек, использующий этот вентиляционный выход, должен быть готов открывать и закрывать вентиляционное отверстие в качестве монитора и контролировать температуру и влажность внутри. теплица.

Тип операции

Статический

Нажмите, чтобы узнать цену

Этот тип вентиляционного отверстия идеально подходит, если вы не хотите подводить электричество к вентиляционному отверстию или просто хотите, чтобы влага и горячий воздух покидали ваш чердак пассивно.Их можно разместить по всей крыше, и они бывают разных стилей, цветов и размеров. Смешивая типы, которые вы выбираете, или устанавливая несколько статических вентиляционных отверстий на крыше, вы можете быть уверены, что сможете отводить как можно больше горячего воздуха с чердака.

Переезд

Нажмите, чтобы узнать цену

Подвижные вентиляционные отверстия имеют преимущества активного удаления горячего воздуха и влаги с вашей крыши, но вам придется полагаться на энергию ветра для работы этих вентиляционных отверстий на крыше. Наиболее распространенным типом подвижной крышной вентиляции является ветряная турбина.Их очень легко узнать, так как они довольно большие по сравнению с другими типами вентиляционных отверстий на крыше и имеют тенденцию скрипеть или дребезжать при движении. Проблема с этим типом вентиляционного отверстия на крыше заключается в том, что в тихий день у вас не будет той мощности вентиляции, которую вы хотите или которую вы получили бы от электрического вентиляционного отверстия на крыше.

Электрика

Нажмите, чтобы узнать цену

Если вы выберете электрическую опцию, вам придется подключить электричество к вентиляционному отверстию на крыше, это гарантирует, что у вас всегда будет работающее вентиляционное отверстие на крыше.Если вы живете в очень жарком районе или страдаете от большой влажности на чердаке, то это отличный вариант, так как вам не придется беспокоиться о том, могут ли тепло и вода пассивно выходить из вашей крыши через вентиляционное отверстие. . Для достижения наилучших результатов важно нанять профессионала для установки этого типа вентиляционного отверстия на крыше, а наем профессионала гарантирует вашу безопасность и правильную работу.

Солнечная

Нажмите, чтобы узнать цену

Если вам нужен работающий, а не статический вентиляционный клапан, но вы не хотите подавать электричество к вентиляционному отверстию, то хорошим выбором будет выбор солнечного вентилятора.У них будет солнечная панель, которая находится на крыше для питания вентиляционного отверстия, поэтому вы должны убедиться, что живете в районе без деревьев, которые не позволят солнцу попасть на панель.

Важно изучить ваш новый вентиляционный выход перед его установкой, особенно если у вас нет большого опыта работы с солнечными технологиями, чтобы вы поняли, как он работает, и могли выбрать тот, который является лучшим вариантом для вас. В противном случае у вас может быть установлен люк на крыше, который не соответствует вашим потребностям или не обеспечивает требуемого движения.

Связанный: Части фермы крыши | Типы кровельных ферм | Дома с вальмовыми крышами

Проблемы с вентиляцией

Плохо прорезанные вентиляционные отверстия в потолке

То, что вы видите вентиляционные отверстия в потолке, не означает, что на чердак поступает прохладный воздух. Иногда их блокирует утеплитель или обрамление. Иногда отверстие вырезано не полностью.

Этот вентиляционный потолок почти бесполезен для вентиляции.
Мало того, что отверстия очень маленькие, так еще и невозможно определить, блокирует ли вентиляционное отверстие изоляция.
Эти отверстия обеспечат около 14 квадратных дюймов вентиляции вместо 65 квадратных дюймов, которые должны быть для 8-дюймового вентиляционного потолка.
Эту вентиляционную решетку плохо вырезали и даже кусок не вынули.
Глядя через жалюзи, вы можете увидеть очень маленькое отверстие, прорезанное для этого софита.
Еще одна маленькая дырочка.
Для этого вентиляционного отверстия даже не вырезали отверстие. Вентиляционный софит был просто прибит гвоздями и покрашен.
Это тупиковый город!
Через это отверстие, набитое стекловолокном, не проходит воздух.

Виниловые и алюминиевые откосы

Когда новые виниловые или алюминиевые софиты устанавливаются на дом, в котором уже есть сайдинг, они всегда закрывают вентиляционные отверстия софита.Иногда они устанавливают вентилируемые секции софита, но они эффективны только в том случае, если установщики срезают существующий материал софита и убирают изоляцию, чтобы воздух мог подниматься на чердак. Эти вентилируемые секции софитов рассчитаны только на 5 квадратных дюймов чистой свободной площади на квадратный фут, поэтому они будут работать только в том случае, если весь дом имеет вентилируемые софиты И все софиты имеют поток воздуха на чердак.

Как видите, эти вентилируемые секции не пропускают воздух на чердак.Софитные доски все еще там.


Вентиляция гаража

Вентиляция гаража может быть проблематичной. В то время как мы хотим проветривать гаражи летом, чтобы продлить срок службы черепицы и сделать ее более комфортной, мы хотим сохранить тепло зимой. Также гаражи имеют разную конструкцию. Некоторые гаражи недостроены, а другие полностью готовы. Часто гипсокартон в гараже является брандмауэром и необходимо соблюдать осторожность с проходками.

Незавершенные гаражи

Вентиляционные отверстия необходимы для выхода горячего воздуха. Можно использовать как конвекцию, так и вентиляцию. Для их герметизации зимой можно установить закрывающиеся заслонки. Если добраться до вентиляционных отверстий несложно, их можно закрыть пластиковой пленкой или стекловолоконной изоляцией. Если у вас не очень плотно закрывающаяся дверь, вентиляционные отверстия софита, вероятно, не нужны. Если у вас плотно закрывающаяся дверь, вы можете оставить дверь слегка приоткрытой, чтобы обеспечить приток воздуха.Если такой возможности нет, мы иногда устанавливаем автоматические форточки, закрывающиеся в холодную погоду.

Готовые гаражи

Вентиляционные отверстия на крыше и на потолке необходимы, если потолок гаража отделан гипсокартоном. Это снизит температуру чердака. Если гараж выходит на запад или юг, может быть очень жарко и нужна активная вентиляция в самом гараже. Вытяжные вентиляторы могут быть установлены в стене или потолке гаража для отвода горячего воздуха из самого гаража. Гаражный вытяжной вентилятор Quiet Cool GA ES-1500 может быть установлен в потолке гаража и имеет огнеупорную заслонку.

Вентиляция подвального помещения

Примечание. Снижение уровня радона — это отдельная область, не входящая в сферу нашей деятельности.

Раньше подполья проветривали. Идея заключалась в том, что воздух, проходящий через подполье, сохраняет его сухим. Иногда устанавливали вентиляторы на гигростаты, чтобы действительно двигать воздух. Проблемы возникали зимой из-за замерзания труб, не говоря уже о холодных полах и высоких счетах за отопление. Летом, когда теплый влажный воздух соприкасается с прохладным подпольем, влага конденсируется из воздуха, как на стакане чая со льдом.Вместо того, чтобы высушивать подполье, оно получает больше влаги.

Теперь специалисты по строительству решили, что подполье считается ВНУТРИ дома. Это называется кондиционированным пространством для обхода. Мы хотим, чтобы в подвале была такая же температура и влажность, как и в остальной части дома. Если влага является проблемой, не допускайте попадания воды внутрь. Убедитесь, что водосточные трубы имеют удлинители. При высоком уровне грунтовых вод установите дренажный насос. Утепляйте стены подполья, а не нижнюю часть пола.Положите плотную пленку на пол подполья и оберните ею стены.

Мы использовали вентиляцию подполья, но большую часть времени проводили, говоря людям, что им не нужна вентиляция подполья.

За исключением редких случаев, Vent Masters Inc. больше не занимается вентиляцией подпольных помещений.

фотографий с инспекций новостроек, часть V

Я собрал фотографии дефектов новостроек за последние шесть лет в один гигантский пост в блоге. Если вы ищете новый дом и не уверены, стоит ли проводить осмотр дома, просмотрите эти фотографии.Если вы агент по недвижимости, которого не устраивает стоимость осмотра нового дома, просмотрите эти фотографии. Если это вас не убедит, ничто не убедит. Все они были сделаны во время инспекций перед гипсокартоном, инспекций нового строительства или гарантийных инспекций в течение одного года. Если у вас есть новый дом, и вы не проверяли его перед покупкой, подумайте о том, чтобы проверить его до истечения годовой гарантии.

Строители должны приветствовать возможность проверки своих домов частными жилищными инспекторами; это шанс исправить ошибки строительства до того, как они станут серьезными проблемами.Неважно, насколько дотошен муниципальный инспектор; ошибки все равно пропущены.

Это не удар по строителям, муниципальным инспекторам или торговцам. Это просто предназначено для того, чтобы покупатели нового жилья знали, что «новый» не означает «идеальный».

Нажмите на любое из изображений ниже, чтобы увеличить его.

Управление водными ресурсами

Обычной конструкцией новых домов является концентрация дождевой воды с нескольких поверхностей крыши на небольшой площади, что значительно увеличивает вероятность возникновения проблем с водой в фундаменте и подвале.Я разметил изображения некоторых недавних инспекций нового строительства, чтобы показать, где скапливается много воды.

На последнем изображении выше вся вода с верхних поверхностей крыши сбрасывается на нижнюю крышу, а оттуда – на угол террасы прямо у двери патио. Моя компания проводит много инвазивных испытаний на влажность в дополнение к осмотру дома, и, без сомнения, одна из худших областей для утечки воды находится в конце бухгалтерских досок палубы.Я почти гарантирую, что вода просочится в это здание еще до истечения года. Не только это, но это также рецепт проникновения воды в подвал. Что еще хуже, земля не была должным образом отодвинута от здания, а почва была слишком близко к сайдингу из каменного шпона.

Как я упоминал в своем блоге об ошибках при установке сайдинга из каменного шпона, между нижней частью сайдинга из каменного шпона и землей должен быть зазор 4 дюйма.Как вообще все это дело починить? Как сказал бы Джордж, это «целая чаша неправды». На данный момент мало что можно сделать с линиями крыши, но добавление желобов сотворит чудеса в этой ситуации.

Я сказал покупателю добавить желоба, независимо от того, должен ли он платить за них из своего кармана или нет. Ассоциация не разрешила водосточные желоба по эстетическим соображениям, и менее чем через месяц после того, как я осмотрел это здание, в четырех квартирах этой ассоциации произошло проникновение воды в подвал.Вскоре после этого ассоциация установила водосточные желоба.

Установка желобов, вероятно, поможет во всех ситуациях, показанных выше, но желоба следует планировать заранее. Если вы строите дом, подумайте об управлении внешними водами. Сделайте шаг назад и подумайте, куда пойдет вся вода. Если будут установлены желоба (а они почти всегда должны быть), убедитесь, что у водосточных труб есть хорошее место для стока. То есть не на дорожку, и не над дорожкой.Иногда для этого требуется прокладка подземного стока. Это дешево и легко сделать до заливки передних дорожек. Не так уж потом.

Упс, на этот раз в огромном индивидуальном доме в красивом пригороде Миннеаполиса, где дома постоянно сносят и перестраивают. Внутренний дворик из штампованного бетона был наклонен к дому, что нельзя.

Я беру с собой свернутый садовый шланг только для таких вещей. Уровень также можно использовать, чтобы показать, что внутренний дворик не наклонен должным образом, но я думаю, что тест на воду более точен.В этом конкретном случае, чтобы быть справедливым по отношению к муниципальному инспектору (также известному как сотрудник кодекса / городской инспектор / инспектор разрешений / инспектор по строительству) для этого дома, внутренний дворик с неправильным уклоном был пропущен , а не . Как оказалось, муниципальный инспектор уже сообщил об этом, и позже в тот же день строитель вызвал бригаду к дому, чтобы вырвать весь штампованный бетон, пока я проверял.

Деки

Наиболее распространенным дефектом настила, который я обнаруживал на новых настилах, были неправильные гвозди, используемые для подвески балок.Гвоздь, который я держу на фото ниже, даже не вполовину длиннее, чем должен быть.

Проблема с этими гвоздями в том, что они даже не начинают проникать в бухгалтерскую доску. На фото ниже вы можете видеть ни во что не входящие кончики ногтей.

Вот еще один вид, показывающий, что есть и что должно быть.

За последние пять лет я все реже находил этот дефект. Ходят слухи, и муниципальные инспекторы обращают внимание на этот дефект.Тем не менее, есть и другие способы неправильной установки подвески. Вот несколько дефектов этого года:

Вешалки для балок, показанные ниже, не подходят для этой работы и не удерживают то, что должны.

На фотографиях ниже подвески для балок были забыты или пропущены.

А здесь отсутствует металлический подвес на тройных 2х10, которые поддерживали лестницу.

Лестницы часто устанавливаются неправильно. На фото ниже стрингеры были обрезаны неправильно, а затем кто-то поцарапал куски палубных досок, пытаясь компенсировать разницу.

На нижней лестнице каждый стрингер был прикреплен двумя 1-1/2″ гвоздями, входящими в угловой кронштейн. Не хорошо.

На фото ниже эти длинные металлические лямки не помогают приседаниям.

На следующих двух фотографиях палубная лестница прикреплена к обшивке сайдинга с помощью палубных шурупов . Кроме того, между стояками не должно быть отверстий, через которые могла бы пройти 4-дюймовая сфера.

На изображенной ниже палубе все стрингеры трапа были прикреплены неправильно. Как правило, если вы видите, что крепеж входит в торцевые волокна дерева, это, вероятно, неправильно. Схема крепления LSC для косоуров лестницы также показана на фото ниже. Нажмите на фото, чтобы открыть большую версию.

Поручень, показанный ниже, находился слишком близко к ограждению.Свободного пространства должно быть не менее 1-1/2 дюйма. У меня нет привычки измерять это расстояние, но когда я иду хвататься за поручень, а моя рука едва помещается, я знаю, что это неправильно. Это не имеет большого значения, и это не серьезное исправление, но дело в том, что это супер-базовая-лестничная-конструкция-101 сделана неправильно в совершенно новом доме.

Когда гвозди слишком сильно забиваются в доски настила, вода скапливается в каждом из этих отверстий для гвоздей и приводит к преждевременному износу настила.

Примет ли кто-нибудь такие пиломатериалы на новой палубе?

Когда спуск с палубы превышает 30″, требуется ограждение с открытой стороны.Национальные строительные нормы и правила требуют, чтобы падение измерялось в 3 футах от палубы, но здесь, в Миннесоте, строительные нормы и правила были изменены, чтобы удалить это требование (раздел R312.1.1), с чем я лично не согласен. Это означает, что новая колода, изображенная ниже, с 31-дюймовым отводом, измеренным прямо вниз, возможно, может быть приведена в соответствие с нормами, если высыпать немного мульчи прямо под открытую сторону колоды. Это действительно сделает его безопаснее? Конечно, нет. Если кто-то упадет, это будет гораздо больше, чем 30-дюймовое падение, потому что земля уходит вниз.Здравый смысл подсказывает, что на открытой стороне этой колоды должна быть установлена ​​защита, требуется ли это кодом или нет.

Еще один элемент колоды. Это не такое уж большое дело, но это был единственный раз, когда я когда-либо видел что-то подобное. Строитель оставил тонкий кусочек каждой стойки 6×6 и прикрутил к ней балку.

Металлический кронштейн был бы более уместным.

Приведенная выше диаграмма взята из Руководства по строительству деревянного настила в жилых домах, которое является фантастическим.Если вы собираете колоды, изучаете колоды, планируете собрать колоду или просто хотите получить полезную информацию о том, как правильно собрать колоду, загрузите это бесплатное руководство от Американского совета по дереву.

Сайдинг

Недавно я написал целую запись в блоге о дефектах установки LP Smartside, которую не буду здесь повторять. Все эти дефекты установки были из новых домов. Вот подборка изображений из этого поста:

То же самое касается сайдинга из каменного шпона.Вот подборка дефектов установки новых установок, в основном из предыдущей записи в блоге, в которой я писал о дефектах установки сайдинга из каменного шпона:

Я написал сообщение в блоге о дефектах установки сайдинга Джеймса Харди более шести лет назад, но мало что в этом сообщении применимо к настоящему времени. Кажется, сегодня установщики работают намного лучше, чем тогда. Тем не менее, сегодня с фиброцементным сайдингом все еще происходит множество ошибок при монтаже.Марк Парли, гуру сайдинга из Айовы, недавно опубликовал статью в Journal of Light Construction с подробным описанием многочисленных проблем, возникающих сегодня при установке фиброцементного сайдинга: http://www.jlconline.com/how-to/exteriors/common-siding -failures_o

Крыши

Крыши новостроек не защищены от монтажных дефектов. Самая распространенная проблема, с которой мы сталкиваемся при установке новой кровли, — это неправильное прибивание гвоздей. Когда гвозди забиты слишком сильно, забиты под углом или расположены слишком высоко на черепице, это свидетельствует о неправильном монтаже.На фотографиях ниже показаны перегруженные гвозди в новостройках. У меня их десятки, а то и сотни, но все они довольно повторяющиеся.

Когда я нахожу крышу с перегруженными гвоздями, я рекомендую заменить кровельное покрытие или получить письмо от производителя кровли о том, что эти дефекты монтажа не аннулируют гарантию. Я никогда раньше не видел такого письма от производителя, но видел полные отрывы и замены.На фотографии ниже показана новая черепица, доставленная поверх существующей крыши, которой всего неделя или две. Покупатель дома прислал мне эту фотографию, чтобы показать, что строитель исправляет дефекты установки.

Несмотря на то, что чрезмерно забитые гвозди являются довольно распространенным дефектом на новых крышах, недостаточно забитые гвозди также могут быть проблемой. Это препятствует правильной герметизации черепицы. В доме, показанном ниже, их было много.

Решение этой проблемы не такое серьезное, как чрезмерно забитые гвозди, потому что гвозди можно просто забить обратно, пока они не пробили черепицу.После того, как недозабитые гвозди пробили черепицу выше, исправление заключается в замене поврежденной черепицы.

Короткие гвозди на новой кровле — нечастый дефект, но я их нашел. На фото ниже коньковая черепица была закреплена гвоздями 1-1/4″, которые едва касались обшивки крыши. Я мог бы вытащить их прямо вручную.

Я также нашел много новых крыш с оторванной/ослабленной черепицей.

Хотите верьте, хотите нет, но свободный язычок ниже был от крыши, установленной на новом таунхаусе в 2015 году.Что мне кажется странным, так это то, что строители до сих пор используют черепицу с тремя выступами 😉

Вот козырек на крыше, который наверняка протечет. Вода из шва справа стекает под шов слева.

Почему муниципальные инспекторы не выявили эти дефекты? Большинство муниципальных инспекторов не ходят по крышам.

Вот дефект кровли, который мы заподозрили еще до того, как зашли на чердак. Кровельщик пропустил одно из вентиляционных отверстий на крыше. Как вы можете судить по обертке дома, это был дефект, который мы обнаружили во время проверки перед гипсокартоном.

Вот как это выглядело изнутри чердака. Не ступай туда.

Здесь наоборот. В этом новом доме не было установлено ни одного вентиляционного отверстия на крыше. Не один.

Это приводит нас к чердакам.

Чердаки

Фото ниже взято из того же дома, что и выше. В этом новом доме не было установлено ни одного вентиляционного отверстия.

Обычно я считаю, что вентиляционные отверстия на крыше переоценены, но это не значит, что их нужно пропускать.В этом же доме на утеплителе по всему чердаку были следы капель.

Следы капель появились в результате конденсата/мороза на чердаке. Вентиляционные отверстия на крыше помогли бы скрыть эту проблему, которая частично была вызвана несколькими отсоединенными воздуховодами вентилятора ванны на чердаке.

Утечки чердачного воздуха между жилым помещением и чердаком являются еще одной серьезной причиной образования конденсата/мороза на чердаке. Вот пример того, как выглядит утечка воздуха на чердаке до того, как все будет покрыто изоляцией.Пространство между верхними стеновыми плитами было открытым. Это типичные вещи, которые мы обнаруживаем во время проверки перед гипсокартоном, если мы можем провести проверку до того, как чердак будет изолирован.

Вот утечка воздуха, закрытая изоляцией:

Мы обнаружили это с помощью инфракрасной камеры. Инфракрасная инспекция — это дополнительная услуга к нашей стандартной инспекции дома. Они делают поиск утечек воздуха на чердаке куском пирога. Вот инфракрасное изображение отсоединенного / отсутствующего воздуховода вентилятора ванны под изоляцией на чердаке в прохладный день.Видимых признаков этого дефекта не было, но быстрое сканирование инфракрасной камерой сделало его очевидным.

Вот иней и черные пятна внизу на чердаке новостройки. Это произошло в результате подсоса воздуха.

Когда информационные трубки заканчиваются на чердаке, их концы необходимо загерметизировать, чтобы предотвратить попадание кондиционированного воздуха на чердак, как из дымохода.

Мы нашли много сломанных ферм* на новых чердаках.

* Джон Булдин, к.Д., говорит, что раз она сломана, то уже нельзя называть ее фермой. Это строительный компонент, ранее известный как ферма. Я постараюсь придумать символ, по которому они могут пройти.

Вот дом, в котором строитель согласился установить радоновый вентилятор, но поставил его на бок. Вентиляторы Radon следует устанавливать вертикально, чтобы предотвратить скопление воды, которая может привести к преждевременному выходу двигателя из строя.

Без сомнения, самая распространенная проблема, которую я обнаруживаю при проверке новостроек, — это недостаточная теплоизоляция на чердаке.Я давно об этом говорю, и до сих пор нахожу этот дефект во многих новых домах. Это распространенная проблема, потому что в нет такого понятия, как «проверка изоляции чердака» для новостроек.  См. мой пост в блоге, посвященный проверкам чердаков новостроек: Кто осмотрел ваш чердак?

Стекловолоконные плиты плохо изолируют чердаки, потому что их невозможно правильно установить. Они оставляют пробелы повсюду.В середине фотографии ниже изоляция была сжата до толщины 3-1/2″, что совершенно недостаточно. В новых домах нечасто можно найти стеклопластиковые панели, но это случается.

Вот дом, изготовленный по индивидуальному заказу, в котором по всему чердаку бессистемно были установлены стекловолоконные панели, надеюсь, кем-то, кто не устанавливал изоляцию для жизни.

Прокладка воздуховодов на некондиционируемом чердаке, как правило, также является плохой практикой: http://buildingscience.com/documents/insights/bsi-074-duct-dynasty

Просто для удовольствия, вот чердак, на который я наткнулся, проводя оценку TISH в пустующем таунхаусе, построенном в 2005 году. Здесь было два чердачных помещения; над чердаком №1 было много снега. Над чердаком №2… снега нет. Кто-то совсем забыл утеплить чердак №2. Я слышал об этом раньше, но это был единственный дом, который я осматривал подобным образом. Другими словами, это не обычный дефект, но, безусловно, вопиющий.

Если вы покупаете новый дом, а панель доступа на чердак «запечатана», настаивайте на ее открытии.Подробнее на эту тему здесь: Открытие «герметичных» панелей доступа на чердак не составляет большого труда.

Сантехника

Даже новые вещи могут протекать. Мы тестируем кафельные душевые с помощью душевой плотины. Когда кафельный душ протекает, это большая проблема. На этом фото показана наша душевая плотина, сидящая в душе.

Мы используем инфракрасные камеры для проверки потолков под душевыми на наличие утечек, и обычно мы можем определить протечки в душе еще до того, как вода станет видна, но не всегда. На следующем фото видна вода, которая просочилась через поддон душа в гараж.

Сканируя потолок с помощью ИК-камеры на предмет протечки душа, я однажды обнаружил подтекающий запорный клапан раковины в ванной. Это была очень медленная утечка, но строитель был очень благодарен, что мы нашли ее вовремя. Это было бы огромной проблемой, если бы потолок нужно было ремонтировать, но мы справились с этим до того, как там должен был произойти какой-либо ремонт.

Вот дом, где новая посудомоечная машина протекла как сумасшедшая.

Протекающий перелив в ванне.

Протекающая дверь душа.

И протекающая ванна. Эта ванна на самом деле вылила кучу воды через дом до моего осмотра и ремонтировалась, когда я приехал.

Часть, о которой строитель не знал, заключалась в том, что вода прошла через потолок первого этажа, через внешнюю стену и спустилась в подвал. Инфракрасное сканирование и последующий тест с влагомером подтвердили наличие воды во всех этих местах.У строителя было гораздо больше просушки, чем предполагалось вначале.

Когда в новом доме устанавливаются дренажные, канализационные и вентиляционные трубы, все проверяется под давлением. Для этого вентиляционные отверстия закрываются. После завершения опрессовки крышки необходимо снять. Об этом часто забывают.



Сантехнические вентиляционные отверстия и стоки должны быть расположены под наклоном, чтобы вода могла стекать. Я добавил синий цвет на фото ниже, чтобы показать, где в конечном итоге будет скапливаться вода.Это вентиляционное отверстие не было настроено должным образом.

При установке незамерзающих смесителей их необходимо наклонить вниз, чтобы вода могла стекать. Мы осмотрели много новых домов, где краны были подняты вверх. Подробнее на эту тему здесь: Смесители Frost Free

Сливы посудомоечных машин должны быть соединены петлей с нижней частью столешницы. Это сделано неправильно на многих новых домах.



Мы нашли бесчисленное количество панелей доступа к сливу ванны, которые либо давали доступ к сплошной стене, либо к смотровому отверстию, которое было до смешного маленьким.Это не имеет большого значения, так как эти отверстия можно легко увеличить без использования инструментов, но это всегда хорошо для смеха.



Каждый газовый прибор должен иметь штуцер или какой-либо способ отсоединения газового трубопровода после  запорного клапана. Здесь этого не произошло.

ОВКВ

Не могу поверить, сколько у меня фотографий HVAC. Просто быстрое напоминание: все они из новых домов.

В соответствии с инструкциями производителя по установке два приведенных ниже конденсатора должны быть установлены на расстоянии не менее 24 дюймов друг от друга.

Конденсаторы всегда должны устанавливаться по уровню. Когда они наклоняются таким образом, линии хладагента могут испытывать нагрузку.

Если конденсатор установлен на настенном кронштейне, он не опрокинется. Это хорошая практика… но в идеале он должен быть установлен на высоте, удобной для обслуживания. В отличие от этого.

Точно так же, как водопроводные стоки и вентиляционные отверстия, высокоэффективные вентиляционные отверстия печи должны быть правильно расположены, чтобы не было провалов, которые могли бы позволить конденсату собираться и блокировать вентиляционное отверстие.Я отметил фотографии ниже, чтобы показать, где этого не произошло.

Страшная находка. Это был отсоединенный вентиль для водонагревателя. Кто-то забыл проклеить этот стык.

Впускная труба высокоэффективной печи должна быть установлена ​​ не менее чем на 12″ выше уровня земли, чтобы предотвратить ее забивание снегом. Здесь этого не произошло.

Я стараюсь проверять, что есть что снаружи, потому что иногда они меняются местами.

Много утечек воздуха в воздуховоде.

Протекающая линия конденсата. Конденсат дымовых газов обладает высокой коррозионной активностью, поэтому коррозия металлического корпуса топки не займет много времени.

Очередная утечка конденсата, на этот раз из кондиционера.

И еще. Это было возле стока в полу.

Никогда не должно быть отверстий между отсеком поддува печи и зоной горелки, потому что выхлопные газы из горелки могут попасть в воздух, который распространяется по всему дому.Отверстие, показанное ниже, было «полевой модификацией».

Когда HRV установлены, их необходимо сбалансировать. Когда балансировочные демпферы не привинчены, можно с уверенностью предположить, что они не были сбалансированы.

В этом доме кто-то установил заслонку на впуске HRV. Это не позволит HRV работать должным образом. Демпфер нужно снять.

Вот кронштейн для защиты от опрокидывания, который крепился только к гипсокартону.Никакой безопасности детей это не обеспечит.

Вот выхлопной патрубок осушителя, облепленный ворсом. Я обнаружил это во время годовой гарантийной проверки для владельца. Хотя это разрешено строительными нормами, я думаю, что крыша — ужасное место для соединения воздуховодов сушилки для белья. Подробнее на эту тему здесь: http://www.structuretech2.com/2014/06/dont-vent-your-clothes-dryer-through-the-roof/

.

Мы нашли несколько новых домов, все в том же районе, с кухонными вентиляторами, которые издавали много шума, но не вытягивали воздух.Вентиляторы работают, но заслонки снаружи не открываются.

Мы обнаружили множество терминалов вентилятора ванны, которые также не открываются. В некоторых случаях это происходит из-за заедания внутренней заслонки вентилятора. В других случаях это результат блокировки внешней заслонки.

Взгляните на этот вытяжной вентилятор. Мы сняли внутренние фильтры и кожух вентилятора, чтобы лучше заглянуть внутрь, потому что внешняя заслонка так и не открылась. Внутри мы нашли гибкий пластиковый воздуховод.Единственным приемлемым материалом воздуховода от вентилятора кухонной вытяжки является гладкий металл.

Насколько горячим должен быть воздух, выходящий из печи? Спецификации внутри вашей печи скажут вам. В доме, показанном ниже, выходящий воздух имел температуру около 178 ° F, в то время как воздух в доме был около 73 ° F. Это повышение температуры на 105 ° F, но производитель печи потребовал повышения на 40–70 ° F. , Я написал это и сказал покупателю, чтобы он рассмотрел это и исправил. Подробнее об этом тесте здесь: Самодельный тест для вашей печи

После моего осмотра компания строителя по ОВиК сообщила покупателю, что проблема исправлена.Примерно через 11 месяцев владелец нанял меня для повторной проверки нескольких вещей, одной из которых была печь. Обнаружил такую ​​же проблему с печкой. Короче говоря, газовый регулятор был неисправен, и со дня установки печь сжигала намного больше газа, чем должна была. Строитель починил его во второй раз, но на это ушел целый год.

И, наконец, подборка плохо установленных регистров, в основном на носке. Все из новостроек.

Этот последний дефект больше похож на дефект «ковра», чем на дефект HVAC. Посмотрите, сможете ли вы решить проблему. Фотография справа такая же, как и слева, но включает инфракрасное изображение сверху.



Электрический

Прежде чем я перейду к дефектам электрики в новых домах, позвольте мне сказать, что эти дефекты были обнаружены во многих разных домах.Как и все дефекты в этом сообщении в блоге. Я не нахожу кучу электрических дефектов при проверке новостроек, но они есть.

Автоматический выключатель, показанный ниже, имел два подсоединенных провода, но был рассчитан только на один провод. Это известно как двойное постукивание и подпадает под категорию дефектов домашней инспекции-101.

Вот еще парочка, опять же из новостройки.

То же правило для нейтральных проводов. Один провод на винт.Не два.

Не должно быть какого-либо зазора между лицевой стороной щита и гипсокартоном при использовании в конструкции из горючих материалов. Его нужно установить заподлицо.

Вероятность ошибок при установке обратно пропорциональна вероятности появления ошибки. Другими словами, люди более склонны использовать ярлыки, когда думают, что их никто не увидит. Например, за ящиками под варочной панелью. Эта розетка висела на проводах.В новом доме. Как мы говорим здесь, в Миннесоте, уф-да.

Вот розетка GFCI, установленная на чердаке. Почему? Как это должно быть сброшено, если оно сработает? Это недоступно и не должно быть устройством GFCI.

Распределительные коробки всегда нуждаются в крышках, даже на чердаке. Этот пропустил.

Вот выход на чердаке, установленный более чем в 10 футах от радонового вентиляционного отверстия. Эта проводка теперь требуется на чердаке, чтобы при необходимости можно было установить радоновый вентилятор, но если вентилятор нужно установить здесь, то выходную коробку нужно будет просто переместить.Вентиляторы Radon не поставляются с 10-футовым шнуром.

Неправильно установленный зажим заземления. Его нужно сдвинуть примерно на дюйм, чтобы он мог коснуться металла.

Датчики дыма должны быть установлены на высоте не менее 4 дюймов от потолка.

Неиспользуемые отверстия в панелях всегда должны быть закрыты.

Кабельные зажимы

необходимо использовать для крепления кабелей к коробке и для предотвращения их повреждения. Этот пропустил.

Вот это супер-редкая находка. Это была розетка для ванной, в которой не было защиты GFCI.

Вот еще одна редкая находка для нового дома; розетка в гостиной с обратной полярностью.

И, наконец, эта люстра была установлена ​​слишком близко к ванне. Он должен быть на расстоянии не менее трех футов. Этот кусок оранжевой ленты на потолке отмечает 3 фута. Подробнее об этом дефекте здесь: Люстры над ваннами

Структура / Подвал

Эта выемка для унитаза — нет-нет.

Так же, как и этот, но это не метка. Они прошли весь путь.

Так же и вырез в этой балке. Наверное.

Изменение первоначальных планов в конечном итоге привело к некоторым серьезным полевым изменениям в изготовленных узлах, ранее известных как фермы. Мы поймали это во время предварительной проверки гипсокартона.

Вот неправильная вешалка, которая была согнута и вроде как прибита на место.Вроде.

Вот еще одна неподходящая вешалка.

И еще. Точнее, это даже не вешалка.

В этой стене полностью отсутствует анкерный болт, или анкерный болт был расположен неправильно.

На следующих двух фотографиях видны очевидные проблемы с установкой пенопластовой изоляции в области обода. Дополнительную информацию по этой теме можно найти в Журнале легкого строительства: Проблемы с изоляцией из распыляемой пены

.

Когда дом построен с системой только вытяжной вентиляции, а полиэтилен на деревянной каркасной части стены подвала не полностью герметизирован, влажный наружный воздух будет просачиваться в полость стены подвала, а затем конденсироваться на относительно холодном полиэтилене.На полигоне в доме, изображенном ниже, было так много конденсата, что вода скапливалась у основания стены. Строитель уже дважды пытался устранить предполагаемую протечку в окне, но это был просто конденсат.

Примечание: это противоположно тому, о чем я писал здесь в блоге: Почему дома плачут? Пятна на сайдинге появляются в холодную погоду на верхних этажах дома, а приточная вентиляция усугубляет это состояние.

Исправление состоит в том, чтобы сделать полиэтилен на 100 % воздухонепроницаемым или изолировать часть стены с деревянным каркасом с помощью изоляции из напыляемой пены с закрытыми порами. Для протокола: я не лицемер; Я сделал это в своем собственном доме много лет назад: утепление пенопластом в доме Рубена.

Вот и все на этот год, и это наверное мой последний мегапост о дефектах новостроек. В будущем мои сообщения в блоге о новых строительных дефектах, вероятно, будут сосредоточены на одной или двух конкретных проблемах и на том, почему они имеют значение.

Спасибо, что прочитали.

Автор: Рубен Зальцман, Structure Tech Home Inspections



Плавающий каркасный дом сочетает в себе инженерную изобретательность с пышными пейзажами

Расположенный среди лесистых пригородов Ахмадабада, дом с плавающей рамой уникален не только своим оригинальным дизайном. Прекрасное сочетание инженерии и потрясающих ландшафтных особенностей, дом спроектирован для семьи RSA + Tattva, состоящей из двух архитекторов, один из которых специализируется на ландшафте, а другой — инженер-строитель, который также является основным заказчиком проекта.

«Дом принадлежит г-ну Виджаю Шаху, инженеру-строителю, который является энтузиастом фотографии дикой природы и истинным поклонником природы. Мы хотели отразить его личность в этом доме. Таким образом, в концепте появилась открытая рама из стальной конструкции вместе с бегущими лианами», — рассказывают Руши и Видиша Шах, главные архитекторы RSA+Tattva.

Этот фермерский дом площадью 3500 кв. футов может похвастаться палитрой материалов из открытого кирпича, необработанного бетона и открытой стали, а консоль является его отличительной чертой.«Проектирование входного плавающего навеса было самой интересной, а также самой сложной частью проекта, которым занимался сам клиент. Чтобы сбалансировать массу консольной плиты, мы использовали гладкую колонну C-образного сечения с бегущими по ней лианами», — поясняют Руши и Видиша.

Резиденция оснащена бесшовным внутренним и наружным соединением и живописной красотой, идеальным местом, чтобы посидеть и понаблюдать за миром на стуле, подаренном другом, и журнальном столике от Фабиндии; Фотографии Уманг Шаха

Естественный свет и ветерок были ключевыми элементами задания.Объясняя интеграцию дневного света и вентиляции, архитекторы уточняют: «Мы интегрировали массу здания с естественным освещением и перекрестной вентиляцией. Следуя солнечной диаграмме, мы спроектировали максимальные проекции вместе с видами пейзажей. А что касается ландшафта, мы часто пытаемся наблюдать за тем, о чем говорит место и контекст, пытаясь создать экологический баланс со строительной массой».

В прихожей, украшенной кирпичной кладкой, можно увидеть яркое кресло, изготовленное местным плотником; Фотографии Уманг Шаха

Кирпичная ширма, покрывающая густые заросли бамбука, приветствует нас в помещении, позволяя взглянуть на фермерский дом.Веранда выступает в качестве порога к построенной форме, которая простирается до жилого помещения с кирпичной стеной, выходящей на восток. Полуприватная зона разделена на три части — гостиную, столовую и кухню. Благодаря стеклянным ставням в полный рост эти зоны высотой 12 футов предлагают захватывающий вид на сад вместе с лианами, стекающими из стального навеса.

На фоне кирпичной кладки обеденный ансамбль использует деревянный стол и стулья от Pepperfry.Шикарные подвесные светильники и настенные росписи Видиши Шах украшают пространство;
Фотографии Уманг Шаха

Частные пространства, включая все спальни, оборудованные примыкающими кортами, расположены на оси, перпендикулярной полуприватной зоне. Такой дизайн позволяет утреннему и вечернему свету проникать сквозь деревья, создавая впечатляющие световые и теневые узоры.

Благодаря дивану и голове оленя, изготовленным местным плотником, жилое пространство выходит на улицу и украшено подушками в чехлах от Bonita; Фотографии Уманг Шаха

Главная спальня имеет выход на сад, выходящий на восток, и двор, выходящий на запад.Эта спальня с фильтрованным светом оптимальна для утренней чашки чая в постели и чтения на ночь. Тропическую атмосферу создает душевая кабина с банановыми растениями и монстерами.

В главной спальне находится мебель Pepperfry и артефакты от FabIndia; Фотографии Уманга Шаха.

Консольная плита, которая также служит опорой для лиан, защищает от яркого летнего света и облегчает проникновение зимой. Основное пространство веранды представляет собой плавучую платформу, окруженную прудом с лотосами и соединенную со столовой деревянным мостом.Семья проводит здесь большую часть времени, любуясь живописной флорой и фауной.

Плавучая платформа окружена прудом с лотосами и соединена с обеденной зоной деревянным мостом; Фотографии Уманг Шаха

В качестве зеркала из местного материала полированный пол из камня Кота обеспечивает охлаждающий эффект в жаркую и засушливую погоду. Изолированный кровельный материал скрывает открытый бетонный потолок. Голые кирпичные стены и потолок создают поразительный контраст с полом. С его земной эстетикой каждый двор облицован местным камнем Дхрангдра.

Крошечный остров со скульптурными ксерофитными растениями дополняет богатый пейзаж; Фотографии Уманг Шаха

Для нас примечательно то, что дом не только сочетает в себе инженерию, архитектуру и ландшафт, но и создает сплоченную экосистему для других жителей, живущих среди флоры и фауны. Муссоны приносят лягушек на листья лотоса, а зимой на Kachnar (Bauhinia variegata) появляются нектарницы. Участок также часто посещают белки, индийские коэли, обезьяны и другие.Поистине дом, предназначенный не только для тех, кто живет в помещении, но и для тех, кто живет на открытом воздухе.

Добавить комментарий

Ваш адрес email не будет опубликован.
