Сегодня будем разбираться в теме – устройство крыши. Предоставленная нами информация даст возможность Вам разобраться со всеми элементами кровельной конструкции, в которой есть основные позиции и второстепенные. В некоторых крышах какие-то элементы отсутствуют, в других присутствуют в обязательном порядке, как важные узлы. Это обязательно будем упоминать, говоря о разных кровельных сооружениях. Разберетесь в теме досконально, сможете, так сказать, на одной волне разговаривать с подрядчиками строительной компании.

Из каких узлов и деталей состоит кровельная конструкцияИсточник pinterest.com

Из каких конструктивных элементов состоит крыша

За основу разбора возьмем двускатную крышу, которая больше остальных конструкций используется в частном домостроении. Обязательно дополним информацию элементами, которые присутствуют в других крышах.

Итак, строение крыши двускатной.

Что входит в ее конструкцию:

  • Коньковый прогон.

Это брус, на который упираются стропильные ноги. Именно он формирует верхнюю часть крыши, называемую коньком. Сам прогон упирается или в опорные стойки, располагаемые равномерно на одинаковом расстоянии друг от друга, или на фронтоны, собранные из кирпича или блоков. В любом случае под брус устанавливают промежуточные стойки. Кстати, надо отметить, что коньковый прогон не обязательно сооружается из бруса. Можно использовать толстую доску (не меньше 50 мм): одну или сдвоенную.

Коньковый прогон на кровлеИсточник unit-miass.ru

Это несколько брусов, уложенных по периметру дома, на которые упираются стропила своими нижними краями. Предназначение мауэрлата – распределить равномерно нагрузки от кровельной конструкции на стены строения. Главная задача производителя работ – правильно провести крепления мауэрлата к торцам стен. Делают это при помощи шпилек, проволоки, металлических скоб и прочих крепежных элементов.

Мауэрлат, уложенный под стропильными ногамиИсточник indeco.ru
  • Стропильные ноги.

Именно с их помощью создают форму крыши, формируют скаты. Именно на них ложится основная нагрузка от кровельного материала и снежного покрытия. Укладывают их всегда под наклоном от конькового прогона до мауэрлата.

В строительстве используют две разновидности стропильных ног: наслонные и висячие. Друг от друга они отличаются лишь тем, что первые своими верхними краями упираются в коньковый прогон. Вторые упираются друг в друга. То есть в крышах с висячими стропилами коньковый прогон отсутствует.

Необходимо отметить, что если пролет здания не превышает 4,5 м, то стропильная система собирается только из стропил. Если пролет выше обозначенного параметра, то под стропильные ноги устанавливаются дополнительные элементы. Какие – разбираем ниже.

Висячие и наслонные стропилаИсточник kayabaparts. ru
  • Вертикальные стойки.

По сути, это опоры из досок или брусов небольшого сечения, которые устанавливают под каждую стропилу, где-то посередине длины пролета.

Это те же доски или бруски, которые устанавливают под наклоном к стропилам. Очень часто два элемента (стойки и подкосы) используют одновременно, увеличивая несущую способность стропильной системы.

  • Прогонный брус
    .

Чтобы уменьшить количество стоек, по нижним краям стропильных ног (поперек них) устанавливают брус, где-то посередине пролета. То есть, стопила будут упираться на него. Но под сам брус монтируют стойки. Их количество уменьшают в два или три раза.

Стропильная система двускатной крышиИсточник gew.tivexako.ru.net
  • Стойки под коньковый прогон.

В принципе, они выполняют стандартную для опор функцию – поддерживают конек. Изготавливают их из бруса, бревен или сдвоенных досок. Надо отдать должное, что стойки этого типа нагружаются достаточно сильно. Поэтому выбирать их надо с большим сечением.

Это брус, устанавливаемый под стойки, на которые упирается коньковый прогон. По сути, это конек только в нижней части крыши. И располагается он параллельно последнему. Единственное отличие – большее сечение, потому что на лежень действуют большие нагрузки. Необходимо добавить, что лежней может быть много. К примеру, их устанавливают под промежуточные стойки, устанавливаемые по стропильные ноги.

  • Затяжка, она же ригель.

Этот элемент соединяет между собой две стропильные ноги, расположенные друг против друга. Назначение затяжки – не дать стропилам разъехаться в разные стороны. Расположение затяжки может быть разным: у нижних краев стропил, посередине их длины, ближе к коньку.

Это продолжение стропилы, которое формирует свес крыши. Его используют нечасто. Только в тех случаях, если длины стропильной ноги не хватило, чтобы создать карниз кровли.

Кобылка – удлинение стропильной ногиИсточник krovlya178.ru

Это доски или рейки, монтируемые поперек стропильной системы. Их назначение – основа для кровельного материала. Сегодня на крышах используют обрешетку разряженную и сплошную. Вторую разновидность собирают не только из досок. Применяют плитный или листовой материал: фанеру, ОСП, ДСП. Главное – оставить зазор между плитами в размере 1 см на случай теплового расширения деревянного покрытия.

  • Контробрешетка.

Это бруски, уложенные по верхним краям стропил, вдоль. Назначение – создать вентилируемый зазор между кровельным материалом и теплоизоляционным пирогом. На холодных крышах не используется. Ширина брусков должна быть не больше ширины стропильных ног.

  • Карнизная планка, она же лобовая доска.

Это доска, которую укладывают между стропилами параллельно карнизу. Она закрывает проем между стеной и кровельной конструкцией, чтобы ветер с пылью и мусором не проникал в чердачное помещение.

В видео показано, из каких элементов сооружается стропильная система двухскатной крыши:

Как видите, конструкция крыши частного дома (имеется в виду двускатная) в своем составе имеет достаточно большое количество элементов. Есть еще одна плоскость или конструкция, которая состоит из нескольких элементов. Это фронтон, он же щипц.

В конструкции двускатной крыши фронтон выполняет функции завершения общего сооружения по бокам кровельной системы. Эти плоскости защищают подкровельное пространство от осадков и ветра. Необходимо отметит, что закрывают фронтов досками, любыми плитными или листовыми материалами. Нередко собирают его из кирпича или блоков, как показано на фото ниже.

Фронтон крыши из кирпичаИсточник de.decorexpro.com
Покраска крыши: правила выбора и нанесения краски из различных компонентов

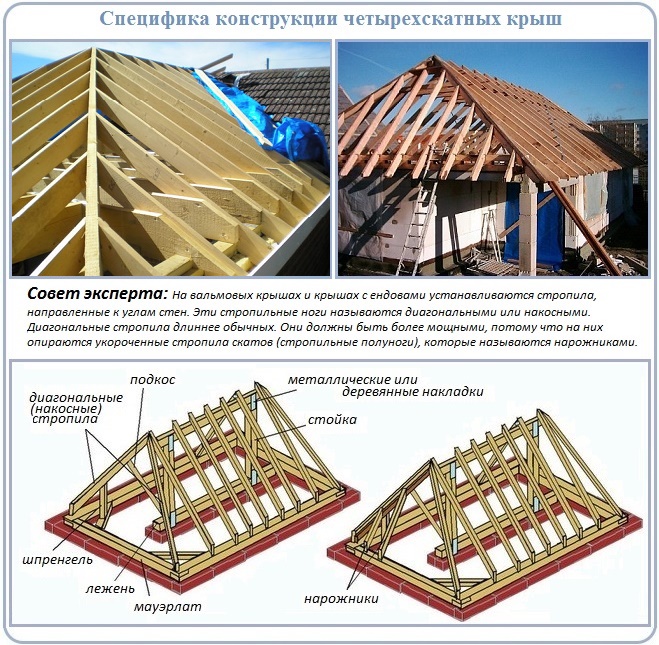

Элементы четырехскатной крыши

Надо обозначить, что устройство крыши частного дома, имеется в виду четырехскатной, сильно отличается от предыдущей.

Основное отличие – четыре ската, которые соединяются между собой боковыми стропилами. Их называют накосными или диагональными.

Все дело в том, что конек четырехскатной вальмовой крыши короткий. Потому что он формирует лишь трапециевидные скаты. Но в его торцы упираются наслонные стропила, которые формируют треугольные скаты. Они же являются опорой для коротких стропильных ног, которые формируют треугольные скаты. Кстати, эти короткие ноги называют нарожниками.

Есть в конструкции вальмовой крыши и еще один немаловажный элемент. Его называют шпренгель. По сути, это небольшой высоты стойка, которая подпирает наслонную стропилу. Обратите внимание на фото ниже, где показана схема кровли вальмового типа. На ней показаны все элементы конструкции.

Устройство вальмовой крыши с обозначением элементовИсточник stk-prof.ru

Что касается шатровой крыши, то в ней отсутствует коньковый прогон. А значит, вся система построена на четырех висячих стропилах, которые в верхней точке стыкуются своими верхними концами.

Если кровля большая, то под коньковый узел, так называют соединение четырех стропил, устанавливают опору, которая сама должна упираться в лежень. Или монтируют под всю стропильную систему прогоны, которые опираются на стойки. Под последние все равно устанавливают лежни.

Если крыша небольшая, то стропила упираются друг в друга. Здесь главное – собрать стропильную систему так, чтобы не было перекосов в одну из сторон. Только так можно сдержать, чтобы кровельная конструкция не завалилась.

Коньковый узел шатровой крыши без опорИсточник sambesedka.ru
Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Элементы мансардной кровли

Это очень интересная конструкция строения крыши частного дома. На каждом скате сдвоенная стропильная система, хотя мансардные крыши не всегда так сооружаются. Есть и двускатные классические модели. Но суть не в этом, ведь наша задача – разобраться со всеми кровельными конструкциями. А так как о двускатной уже было сказано, поэтому рассмотрим классическую мансардную кровлю.

Обратите внимание на фото ниже, и Вы сразу поймете, о чем мы хотим сказать. Это так называемая ломаная крыша, которая с каждой стороны состоит из двух скатов: один крутой (верхний), нижний пологий. Соответственно и стропильная система у них собирается под разными углами. Хотя надо обозначить, что верхняя часть – это традиционная кровля в два ската. Так сказать, не больше и не меньше. И, как во всех двускатных конструкциях, в этой стропила могут устанавливаться на коньковый брус или без него.

Ломаная мансардная крышаИсточник orgtorg.org

Хотелось бы обратить Ваше внимание на тот факт, что такие крыши, как и все остальные, могут собираться двумя способами.

  1. Последовательно используют все элементы, собираемые один за другим.
  2. Собирают стропильные фермы на земле, а затем их поднимают на крышу, где устанавливают на мауэрлат, соединяя между собой.

Как готовые стропильные фермы поднимают на крышу с помощью подъемного крана в видео:


Расчет двухскатной крыши: что может посчитать калькулятор и как его проверить

Итак, какие элементы входят в состав мансардной кровли (начиная снизу):

  • мауэрлат;
  • лежни под стойки;
  • стойки, формирующие опору для верхних стропил;
  • верхняя обвязка стоек;
  • стропила нижней системы;
  • затяжки, устанавливаемые на стыки верхних и нижних стропильных ног;
  • верхние стропила.
Элементы мансардной кровлиИсточник pinterest.ru

Элементы многощипцовой крыши

Не будем вдаваться в подробности схемы крыш. Что она собой представляет, хорошо видно на фото ниже. У этой конструкции есть один элемент, которого нет у других. Это ендова, то есть внутренний угол, который образуется за счет стыковки двух скатов.

Скажем прямо, это важный элемент многощипцовой кровли. Он является не только несущим, но и подверженным большой нагрузке со стороны природных осадков. Именно по ендове вода стекает с двух скатов.

Если смотреть на этот элемент чисто конструктивно, то это обычная стропила, но она располагается под углом к основной части стропильных систем двух скатов. Ведь часть стропильных ног упираются как раз в ендову. Поэтому все строители говорят о том, что в кровельной конструкции важнейший элемент – ендова. Даже конек с ней не сравниться.

Дом, покрытый многощипцовой крышейИсточник kak-i-chto.ru
Угол наклона односкатной крыши: расчет угла на калькуляторе

Заключение по теме

Итак, мы рассмотрели основные виды кровельных конструкций и перечислили все входящие в них элементы. Необходимо отметить, что список достаточно внушительный. Хотя все детали и узлы собираются из практически одинаковых пиломатериалов. Но надо обозначить и тот факт, что каждая деталь внутри крыши имеет точные свои размеры. У каких-то элементов они большие, потому что нагрузки на эти детали значительные. У других поменьше, потому что они выполняют лишь дополнительные функции.

В некоторых конструкция какие-то элементы присутствуют, в других их нет. Но это не значит, что можно пренебрегать расчетами, которые делают проектировщики, создавая проект крыши. Без расчетов нет гарантии, что крыша прослужит долго, не создавая проблем. Поэтому все внимание размерным показателям каждого элемента.

Устройство крыши: что нужно знать

Крыша является одним из важнейших элементов архитектурного дизайна именно поэтому устройство крыши во многом определяет общее восприятие здания. Поэтому архитекторы придумывают все новые варианты конструкций и стараются использовать новейшие материалы.

Тем не менее, самым распространенным вариантом до сих пор остается двухскатная крыша на основе деревянного каркаса. Рассмотрим основные элементы такой конструкции, тем более что и устройство крыши более сложной конфигурации (многоскатной или мансардной) или вальмовой кровли подразумевает использование тех же элементов.

Итак, любая скатная крыша состоит из мауэрлата, стропильных ферм, обрешетки и кровли.

Рисунок 1. Устройство крыши и ее основные компаненты

Мауэрлат – это опорная элементы в конструкции устройства кровли для стропильных ферм, изготавливаемая из деревянного бруса или бревна, стесанного с одной стороны. Он воспринимает на себя все силовые нагрузки крыши и передает их на стены. По этой причине в случае, если стены выполнены из облегченных материалов, типа пенобетонных или газобетонных блоков, следует использовать мауэрлат в виде жесткой рамы, уложенной по периметру внешних стен. В случае монолитных стен допускается использовать в качестве мауэрлата отдельные куски бруса длиной не менее 0,5 м под каждую стропильную ногу. В рубленых деревянных домах в качестве мауэрлата используется верхний венец сруба, а в каркасных – верхний обвязочный брус.

Мауэрлат укладывается вдоль внутренней поверхности стены и крепится к ней с помощью анкеров или закладных шпилек. С внешней стороны стена должна иметь бортик, не допускающий соскальзывание мауэрлата наружу. Необходимо обеспечить надежную гидроизоляцию древесины от материала стен.

Стропила – это главный силовой элемент несущей конструкции крыши, поэтому для их изготовления нужно использовать только высококачественную древесину хвойных пород без дефектов, с уровнем влажности не более 18-22%. Требуемое сечение определяется расчетом, при этом учитываются величина пролета, угол наклона, шаг стропил, вес кровли, ветровая и снеговая нагрузка.

Рисунок 2. Возможные виды стропил – висячие и наслонные

Существует два типа стропил – висячие и наслонные. Наслонные стропила в двухскатных крышах используются, когда помимо внешних несущих стен имеется и промежуточная опорная конструкция – внутренняя несущая стена или колонны. При этом оба конца стропильной ноги лежат на опорах. Такие конструкции используются для перекрытия небольших, до 6 м, пролетов.

Висячие стропила опираются только на мауэрлат, закрепленный на внешних несущих стенах. В этом случае при устройстве крыши, для придания жесткости конструкции и разгрузки стен, от горизонтальных нагрузок используются дополнительные элементы, такие как затяжки, стойки, подкосы, которые совместно со стропильными ногами образуют стропильную ферму. Затяжки не дают стропильным ногам разъезжаться и воспринимают на себя горизонтальные нагрузки. Стойки распределяют вертикальные составляющие нагрузки, а подкосы разгружают стропила и уменьшают их изгиб. В целом получается геометрическая форма, составленная из треугольников, которая обеспечивает максимальную жесткость.

Рисунок 3. Варианты крепления основания стропил на мауэрлат при устройстве крыши

В устройстве крыши очень важно правильно выбрать конструкцию соединительных узлов. Особенно это касается узлов стропильных ферм, которые воспринимают весьма значительные нагрузки и при этом обеспечивают устойчивость всей крыши в целом. Приходится применять сложные соединения с использованием шипов, одинарных и двойных зубов, дополнительно усиливая их хомутами или стяжными болтами. В последнее время широко используются для усиления соединений стальные перфорированные накладки и уголки, закрепляемые с помощью саморезов.

Рисунок 4. Варианты крепления конькового прогона

Нижние углы стропильной фермы закрепляются на мауэрлате, а верхние на коньковом прогоне. Такое устройство крыши считается очень надежным. Для устойчивости конструкции в направлении перпендикулярном плоскости стропильных ферм необходимо обеспечить диагональные связи между соседними стропилами. Для этого используют доски, соединяющие низ одной стропильной ноги с серединой следующей.

Рисунок 5. Варианты сплошной обрешетки при устройстве крыши

После установки стропильных конструкций приступают к изготовлению обрешетки. В зависимости от типа кровельного материала делают сплошные или разреженные обрешетки. Но во всех случаях рекомендуется делать двухслойную обрешетку. Непосредственно на стропилах закрепляется гидробарьерный материал. Лучше всего использовать в этом качестве диффузионную мембранную пленку, которая не пропускает воду внутрь чердака, но пропускает водяные пары изнутри наружу. Поверх этой пленки вдоль стропил набиваются бруски, образующие так называемую контробрешетку. И уже на ней монтируется собственно обрешетка. Такая конструкция обеспечивает гидроизоляцию нижележащего слоя утеплителя, а зазор, образуемый контробрешеткой, позволяет свободно вентилироваться пространству между утеплителем и кровлей.

Рисунок 6. Варианты разреженной обрешетки при устройстве крыши

При устройстве крыши обрешетка изготавливается из брусьев или досок, укладываемых перпендикулярно стропилам с шагом, определяемым в зависимости от применяемого кровельного материала. В случае использования мягких рулонных материалов применяется сплошная обрешетка. В последнее время для изготовления сплошной обрешетки чаще используют не доски, а влагостойкую фанеру или ориентированно-стружечную плиту (ОСП).

Следует помнить, что обрешетка служит не только основанием для укладки кровельного материала, но она еще и придает дополнительную устойчивость стропильным конструкциям, поэтому ее крепление к стропилам должно быть надежным. Прибивать ее следуют гвоздями, длина которых втрое превышает ее толщину.

Рисунок 7. Схема «кровельного пирога» при утепления кровли в процессе ее устройства

По статистике в среднем 25% тепловых потерь в доме приходится на крышу. Чтобы уменьшить эти потери устройство крыши должно предусматривать соответствующую теплоизоляцию. Но дело не только в экономии тепла. Неправильный температурный режим приводит к тому, что в холодное время года деревянные конструкции крыши подвергаются активному воздействию конденсата, что отрицательно сказывается на их долговечности.

Теплоизоляция крыши обеспечивается установкой матов из теплоизоляционного материала изнутри между стропилами. Самым распространенным, и одним из самых лучших теплоизоляционных материалов для этой цели является минеральная базальтовая вата. Она не впитывает влагу, а сделанные из нее маты отлично держат форму.

Рисунок 8. Пример монтажа обрешетки и гидроизоляции

Благодаря использованию двухслойной обрешетки и мембранной пленки мы уже обеспечили необходимые условия вентиляции и гидроизоляции утеплителя с внешней стороны. Теперь необходимо еще организовать пароизоляцию изнутри. Для этого всю внутреннюю поверхность нужно покрыть пароизоляционной пленкой, закрепив ее степлером к стропилам. Швы закрепляются специальной герметизирующей лентой. В случае, если чердак не жилой, пароизоляцию можно делать на перекрытии под полом чердака, перекрывая доступ паров влаги из жилого помещения.

Ну и наконец, для завершения темы «Устройства крыши» нам осталось разобраться с кровельным материалов и способом его укладки. У каждого кровельного материала своя технология укладки, поэтому просто рассмотрим, какие их виды сейчас пользуются наибольшей популярностью.

Еще недавно самыми популярными кровельными материалами были асбоцементный шифер и листовая оцинкованная сталь, но сейчас оба этих материала сдают свои позиции. Асбоцемент перестают применять, потому что это экологически грязный материал. А листовая оцинкованная сталь, не смотря на массу своих преимуществ, теряет популярность из-за того, что изготовление кровли из этого материала требует много квалифицированного ручного труда и потому обходится недешево.

Сейчас из кровельных материалов наиболее популярны металлочерепица и профнастил. Металлочерепица изготавливается из оцинкованной стали с многослойным полимерным покрытием. Она легкая, проста в монтаже, выпускается в самых разнообразных цветах. Срок службы – 25-50 лет. Профнастил выпускается как из обычной оцинкованной стали, так и из стали с покрытием как у металлочерепицы и, соответственно, имеет такие же характеристики.

Популярны и их неметаллические аналоги – мягкая черепица и ондулин или еврошифер. И тот и другой материал изготавливаются на битумной основе, гарантийный срок эксплуатации – 15 лет.

Как устроена крыша дома схема


Устройство крыши частного дома схема

Крыша частного дома — виды, формы, конструкции

  • Какую крышу выбрать для дома.
  • Как и почему крыша распирает стены и разрушает дом.
  • Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

  • Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
  • Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.
  • Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
  • Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
  • Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
  • В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон. который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м.
Стропильная система с наслонными стропилами имеет

  • Универсальность — пригодна для устройства крыш с пролетом до 16м. для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
  • Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
  • Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.
  • Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6м. а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:
  • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
  • Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
  • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
  • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы. например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Продолжение на следующей странице 2:

Читать страницу: Страница 1. Страница 2

Схема крыши дома — особенности

Крыша, являясь финальной частью строительства здания любого назначения, необходима для создания надежной защиты от таких атмосферных явлений как дождь, снег, ветер, лучи солнца. Основные ее части – это стропильная система и верхнее покрытие, состоящее из нескольких слоев. Чтобы их построить, необходима схема кровли крыши.

Виды крыш для частного дома

Когда возводится частный дом, обычно строят скатную крышу, которая может быть односкатной или многоскатной конструкцией. Односкатную кровлю дома обычно обустраивают на постройках хозяйственного использования.

Многоскатную крышу часто устанавливают на зданиях, выстроенных в виде буквы Г, П или Т.

Такая кровля в зависимости от количества скатов и их формы бывает:

Двускатные крыши . Подобный тип кровель наиболее распространенный, поскольку подходит практически под каждый кровельный материал. Они несложные в монтаже и имеют надежную конструкцию.

Ломаные крыши . Представляют собой 4 поверхности, пересекающиеся под тупым углом.

Шатровые крыши . Оригинальные шатровые крыши состоят из четырех треугольной формы скатов, вершины которых соприкасаются в одной точке (см. фото).

Вальмовые крыши . Являются вариантом четырехскатных кровельных конструкций, у них два ската имеют вид трапеции, а еще два – треугольника (прочитайте также: «Стропильная система вальмовой крыши: схема «). Для создания такой формы нужна схема крыши дома. Часто вальмовую кровлю можно встретить в южных регионах, поскольку она хорошо переносит усиленные ветровые нагрузки (подробнее: «Проект вальмовой крыши — порядок работы «).

Полувальмовые крыши . Считаются разновидностью вальмовых кровель. По линии уклона их боковые скаты имеют меньшую длину, чем основные. Обычно полувальмовые крыши возводят в тех районах, где наблюдаются неблагоприятные климатические условия.

Многощипцовые крыши . План крыши дома такой непростой для монтажа конструкции при ее строительстве просто необходим, поскольку она имеет сложнейшую геометрическую форму (детальнее: «Многощипцовая крыша: конструкция и основные составляющие «).

Также все скатные типы крыш делятся на чердачные (раздельные) и бесчердачные (совмещенные). В первом случае между кровлей и перекрытием дома обустраивают чердачное помещение. Второй вариант подразумевает, что несущая система одновременно является перекрытием для верхнего этажа здания. Чердачный тип применяют чаще, чем бесчердачный. Еще такие крыши называют мансардными.

Конструкционные особенности чердачной крыши

При строительстве крыш с чердаком необходимо учитывать ряд нюансов. В первую очередь во внимание принимаются размеры перекрываемых пролетов. Если их ширина большая, тогда стропильная нога будет иметь максимальное сечение. Например, при 5-метровом пролете для перекрытия односкатной кровли потребуются стропила с сечением бруска 150х50 миллиметров и шагом монтажа около 1 метра (детальнее: «Конструкция односкатной крыши «).

Если посмотреть разрез крыши с чердачным помещением, можно увидеть, что основные элементы ее конструкции следующие:

  • стропильные ноги;
  • мауэрлат;
  • коньковый брус;
  • подкосы;
  • стойки;
  • обрешетка;
  • крепежные металлические изделия;
  • материал для покрытия поверхности крыши;
  • внутренняя несущая стена.

Во вторую очередь непременно учитывается угол уклона ската. Кровля с крутыми склонами быстро очищается от атмосферных осадков, поскольку снег и вода на их поверхности не задерживаются. Поэтому сечение стропил при наклоне крыши более 50 градусов подбирают с меньшими размерами, чем при уклоне около 20 градусов, это должен учитывать план кровли изначально.

В третью очередь, не следует забывать о сроках эксплуатации элементов крыши в зависимости от материала изготовления. Так несущие конструкции из натуральной древесины сохраняют свою прочность на протяжении трех десятков лет, а из железобетона и дерева в течение 50 лет. В случае грамотно выполненного монтажа и при наличии регулярного ухода стропильная система из дерева может прослужить около 100 лет. При выборе конструкционного решения для крыши не следует забывать об условиях, в которых она будет эксплуатироваться.

В-четвертых, также следует уделить серьезное внимание огнестойкости элементов деревянной конструкции крыши. Для снижения вероятности возгорания их покрывают цементно-песчаной штукатуркой или специальной защитной краской, укладывают негорючие маты.

В-пятых, когда проектируется схема крыши дома, обязательно учитывают ее теплотехнические характеристики.

В-шестых, при расчете сечения стропил при составлении проекта крыши частного дома непременно принимают во внимание вес кровельного «пирога».

Конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Во все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

Формы крыш частных домов

Этапы и моменты конструкции крыш

Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов. Сегодня конструкции крыши частного дома разделяются на деревянные, металлодеревянные, железобетонные и стальные. Сам по себе процесс строительства крыши состоит из нескольких этапов:

  • • укладка мауэлрата;
  • • общая сборка системы стропов;
  • • укрепление стропил на «коньке»;
  • • монтаж горизонтальных стяжек и гидроизоляции;
  • • установка обрешеток;
  • • обработка лицевой части поверхности.

Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.

Укладка мауэлрата

Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.

Общая конструктивная композиция стропов

Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.

Укрепление стропил на «коньке»

Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:

  • встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
  • на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
  • «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.

Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.

Монтаж горизонтальных стяжек и гидроизоляции

Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.

Подробная система стяжек и наложения гидроизоляции

Установка обрешеток

Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.

Схема видов обрешетки кровли

Обработка лицевой части поверхности крыши

Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.

Виды материалов для наружной отделки крыши

Таким образом, конструкция крыши частного дома. ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.

Видео конструкция крыши частного дома

Конструкция крыши частного дома переработанная

Виды крыш домов

Формы крыш частных домов

Подробная система стяжек и наложения гидроизоляции

Схема видов обрешетки кровли

Виды материалов для наружной отделки крыши

Источники: http://domekonom.su/vidy-formy-konstrukcija-kryshi-doma.html, http://kryshadoma.com/montazh-i-remont-krovli/skhema-kryshi-doma-osobennosti.html, http://fundamentt.com/konstrukciya-kryshi-chastnogo-doma/

Функции крыши

Крыша часто является первой линией защиты дома.

Крыша — это важное покрытие домов и строений и даже таких предметов, как автомобили. В частности, для домов и зданий крыша выполняет несколько функций, каждая из которых обеспечивает защиту. Различные элементы и части крыши обеспечивают защиту внутренней и внешней части конструкции.

Защита человека

Основное назначение любой крыши — обеспечить защиту людей внутри конструкции от элементов.Эта цель необходима во всех частях света, поскольку крыша обеспечивает укрытие от чего-то столь простого, как яркий солнечный свет; добавьте к этому другие изменения погоды, такие как дождь, снег, мокрый снег, град и сильный ветер. Без крыши жители внутри строения были бы непосредственно подвержены всем этим погодным изменениям и, следовательно, также страдали бы от физических недугов, возникающих в результате этого воздействия.

Охрана собственности

Без крыши не только люди станут уязвимыми перед изменяющейся погодой, но и все остальное внутри строения.Такие вещи, как мебель, техника, ковры, произведения искусства и одежда, будут быстро испорчены, когда дождевая вода или снег вторгнутся в здание. Кроме того, основной интерьер конструкции будет поврежден погодой, от пола до дверей и стен.

Защита от воды

Внешний вид строения также обслуживается наличием определенных элементов кровли. Кровельный оклад предназначен для защиты наружных стен от повреждений водой. Гидроизоляция — это, по сути, кусок листового металла, который предотвращает попадание дождевой воды в стыки и повреждение.Вы можете заметить мигание, посмотрев на область вокруг вентиляционных труб, которые торчат через крышу или вокруг дымоходов. Если крыша имеет вертикальные стены, гидроизоляция также обеспечивает защиту на стыках между крышей и стенами. Кроме того, желоба и водосточные трубы на краю крыши служат средством отвода воды, стекающей с крыши, и отвода ее от внешних стен и основания конструкции.

Последствия

В качестве первой линии защиты сооружения, действующей как огромный зонт, принимая и отражая всю потенциально опасную погоду, которую в противном случае могло бы получить сооружение, сама крыша обычно получает повреждения.Сильный ветер может повредить или удалить черепицу с крыши. Продолжительное воздействие дождевой воды может повредить впадины на крыше. Дыры и протечки в крыше всегда вызывают серьезную озабоченность. По этой причине крышу следует проверять не реже двух раз в год и после сильных ураганов, чтобы своевременно обнаруживать любые повреждения.

.

Крыша — Как работает дом

В этом доме используется фермы для каркаса крыши. Фермы представляют собой сборные триангулированные деревянные конструкции, используемые для поддержки крыши. Альтернативой является создание каркаса крыши из 2×8 и 2×10. Фермы в наши дни довольно распространены, потому что они имеют пять больших преимуществ с точки зрения строителя:

  • Фермы невероятно прочные.
  • Поскольку они строятся строго из более коротких пиломатериалов 2х4, они, как правило, намного дешевле альтернативы.
  • Вы можете создать практически любую форму по индивидуальному заказу, и это позволяет использовать интересные функции, такие как соборные потолки, по низкой цене.
  • Ферма позволяет перекрыть большое расстояние, и ферма передает весь вес на внешние стены. Таким образом, ни одна из внутренних стен не является «несущей», поэтому они могут идти куда угодно, а позже легко перемещаются.
  • Фермы быстро растут!

С точки зрения домовладельца, одним большим недостатком является то, что у вас нет чердака. C’est la vie

Фермы бывают нескольких стандартных конфигураций:

Фермы фронтона используются на концах крыши (крайние фермы на обоих концах). Вертикальные детали имеют 16 дюймов в центре, так что сайдинг можно прибивать. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит так:

Левая сторона будет представлять собой собор над гостиной.Для парадной комнаты используются ножничные фермы, а над гаражом — М-фермы. Фронтальные фермы используются на концах трех линий крыши.

Фермы укладываются в кулак поверх стен вручную или с помощью крана.

Эти фермы поднялись примерно за четыре часа. Они расположены по центру 24 дюйма.

Фермы крепятся к стенам небольшими металлическими пластинами.

Когда фермы подняты, крыша покрывается фанерой или OSB, что придает кровле огромную жесткость.

В этом доме две небольшие нестандартные крыши: крыша над крыльцом (см. Следующий раздел) и крыша над проходом.

Обрамление кровли без ферм на самом деле довольно сложно. Углы, которые можно найти в любой крыше, кроме самой простой, становятся сложными.

.

Учите английский язык: 45 Сделайте что-нибудь

Изучите примерную ситуацию:
Крыша дома Джилл была повреждена во время шторма, поэтому она попросила кого-нибудь отремонтировать ее. Вчера пришел рабочий и делал работу. Вчера Джилл отремонтировала крышу.
Это означает: Джилл попросила кого-нибудь починить крышу. Сама она не ремонтировала.
Мы используем «сделай что-нибудь», чтобы сказать, что мы договариваемся о том, чтобы кто-то другой что-то сделал для нас.
Сравните:
* Джилл отремонтировала крышу.(= она сама его отремонтировала)
* Джилл отремонтировала крышу. (= она попросила кого-нибудь починить его)

Изучите эти предложения:
* Анна сшила платье сама или она сама его сделала?
* «Собираетесь ли вы ремонтировать машину сами?» «Нет, я его отремонтирую».

Будьте осторожны с порядком слов. Причастие прошедшего времени (отремонтировано / отрезано и т. Д.) Стоит после объекта (крыша, волосы и т. Д.):
have + объект + причастие прошедшего времени
Вчера Джилл отремонтировала крышу.
Где ты постригся?
У тебя красивые волосы. Вы его порезали?
У Юлии только что установили центральное отопление в доме.
В данный момент мы занимаемся покраской дома.
Как часто вы обслуживаете машину?
Думаю, тебе нужно скорее почистить пальто.
Мне не нравится, когда меня фотографируют.

Вы также можете сказать «сделай что-нибудь» вместо «сделай что-нибудь» (в основном на неофициальном разговорном английском):
* Когда вы собираетесь ремонтировать крышу? (= отремонтировать крышу)
* Думаю, тебе стоит постричься.

Иногда делать что-то имеет другое значение. Например:
* У Джилл и Эрика украли все деньги, пока они были в отпуске.
Конечно, это не означает, что они устроили кражу их денег. «У них украли все деньги» означает только: «У них украли все деньги».

Имея это значение, мы используем что-нибудь, чтобы сказать, что что-то происходит с кем-то или его имуществом. Обычно случается неприятное:
* Джорджу сломали нос в драке.
* У вас когда-нибудь крали паспорт?

УПРАЖНЕНИЯ
45.1 Отметьте (V) правильное предложение (a) или (b) для каждой картинки.
1. САРА
а Сара стрижет волосы.
b Сарра подстригается.
2. БИЛЛ
Билл стригется.
b Билл подстригается.
3. ДЖОН
a Джон чистит обувь.
b Джон чистит обувь.
4. ГУП
Сью делает снимок.
b Сью фотографируется.

45.2 Почему вы это сделали? Ответьте, используя «что-нибудь сделать». Используйте один из этих глаголов: clean cut repair service
1. Почему вы отнесли свою машину в гараж? _Для техобслуживания._
2. Почему вы отнесли куртку в уборщицу? Кому —
3. Зачем вы отнесли часы к ювелиру? —
4. Почему вы пошли в парикмахерскую? —

45.3 Напишите предложения, как показано.
1. Джилл не ремонтировала крышу сама. Она починила.
2.Сама я не стриглась. I —
3. Сами дом не красили. Они —
4. Сью не шила занавески сама. —

45.4 Используйте слова в скобках для завершения предложений. Используйте структуру «сделай что-нибудь».
1. В данный момент у нас _все дом покрашен_ (дом / краска).
2. Я потерял ключ. Придется — (другой ключ / марка).
3. Когда вы в последний раз — (ваша стрижка / стрижка)?
4. Вы по-другому выглядите — (вы / ваши волосы / стрижка)?
5.— (вы / газету / доставляете) к вам домой или вы идете в магазин, чтобы купить?
6. A: Что эти рабочие делают в вашем саду?
B: О, мы — (бассейн / постройка).
7. A: Могу я посмотреть фотографии, которые вы сделали во время отпуска?
B: Боюсь, я — (еще не / пленка / проявка).
8. Это пальто грязное. Я должен — (это / очистить).
9. Если вы хотите носить серьги, почему бы вам не — (уши / проколоть)?

45.5 Теперь вы должны использовать «что-то сделать» со вторым значением.
1. Джорджу сломали нос в драке.
Что случилось с Джорджем? _У него сломали нос в драке. _
2. Сумка Сары была украдена в поезде.
Что случилось с Сарой? Она —
3. Шляпу Фреда снесло ветром.
Что случилось с Фредом? —
4. Паспорт Дианы забрала полиция.
Что случилось с Дайаной? —

45,1

1 b 2 a 3 a 4 b

45,2

2 Для очистки.

3 В ремонт.

4 Подстричься.

45,3

2 Я его порезал.

3 Покрасили.

4 Она их сделала.

45,4

2 сделали еще один ключ

3 постриглись

4 постригли ли вы

5 вам доставили газету

6 построили бассейн

7 нет Проявить пленку

8 очистить

9 проколоть уши

45.5

2 У нее украли сумку в поезде.

3 Ему снесло шляпу ветром.

4 Полиция забрала у нее паспорт.

.

Английский словарь для дома (комнаты и предметы)

Словарь — Дом (комнаты и предметы)


Это список словарных статей, относящихся к дому

Комнаты и места в доме

Спальня

Комната для сна.

Гостиная (Великобритания также гостиная, АВСТРАЛИЙСКИЙ АНГЛИЙСКИЙ также гостиная)

Помещение в доме или квартире, которое используется для отдыха и развлечения гостей, но обычно не для приема пищи.

Ванная

Комната с ванной и / или душем и часто туалетом.

Зал

Область внутри главного входа дома, квартиры или другого здания, которая ведет в другие комнаты и обычно к лестнице.

Подсобное помещение

Обычно только для стиральной машины, морозильной камеры и т. Д.

Сарай

Отдельное от дома строение, обычно для хранения садового инвентаря.

Лофт

Место на крыше дома обычно используется только для хранения вещей.

Чердак

Помещение в кровле дома (можно было бы проживать)

Подвал

Помещение ниже уровня земли без окон, используемое для хранения вещей.

Подвал

Помещение ниже уровня земли, с окнами, используемое для проживания и работы.

Посадка

Плоский участок наверху лестницы.

Зал

Открытая площадка при входе в дом.

Крыльцо

Крытая площадка перед входной дверью.

Кладовая или кладовая

Большой шкаф, используемый, особенно в прошлом, для хранения продуктов.

Терраса или патио

Асфальтированная площадка между домом и садом для сидения и еды и т. Д.

Исследование

Комната для чтения, письма, учебы.

Балкон

Область со стеной или решетками вокруг нее, которая присоединяется к внешней стене здания на верхнем уровне.

Типы домов / мест проживания людей

Дом

Дом, в котором живут люди, обычно одна семья.

Частный дом

Описывает дом, не связанный ни с каким другим зданием.

Парный дом

Смежный дом — это дом, который соединен с другим аналогичным домом только с одной стороны.

Квартира (UK обычно квартира)

Набор комнат для проживания, особенно на одном этаже дома.

Таунхаус

Дом, соединенный с домами по обе стороны от него общими стенами.

Коттедж

Небольшой дом, обычно в сельской местности.

Бунгало

Одноэтажный дом.

Кровать

Сдается комната, в которой есть кровать, стол, стулья и место для приготовления пищи.

Вилла

Дом обычно в сельской местности или у моря, особенно в южной Европе, и часто тот, который люди могут арендовать на время отпуска.

Таймшер

Дом для отдыха или квартира, принадлежащая нескольким людям, каждый из которых может использовать их в течение определенного периода года.

Объекты дома

Упражнение на домашнюю лексику.

.

Конструкция крыши частного дома — рекомендации

Конструкция крыши частного дома переработанная

Во все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.

Разнообразие видов и конструкция крыш для небольшого дома

Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:

• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;

• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.

Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.

Форма и виды конструкции крыш

Виды крыш домов

В зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:

• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;

• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;

• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;

• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;

• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;

• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;

• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;

• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.

На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.

Формы крыш частных домов

Этапы и моменты конструкции крыш

Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов. Сегодня конструкции крыши частного дома разделяются на деревянные, металлодеревянные, железобетонные и стальные. Сам по себе процесс строительства крыши состоит из нескольких этапов:

  • • укладка мауэлрата;
  • • общая сборка системы стропов;
  • • укрепление стропил на «коньке»;
  • • монтаж горизонтальных стяжек и гидроизоляции;
  • • установка обрешеток;
  • • обработка лицевой части поверхности.

Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.

Укладка мауэлрата

Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.

Общая конструктивная композиция стропов

Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.

Соединение стропил

Укрепление стропил на «коньке»

Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:

  •  встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
  •  на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
  •  «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.

Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.

Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.

Подробная система стяжек и наложения гидроизоляции

Установка обрешеток

Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.

Схема видов обрешетки кровли

Обработка лицевой части поверхности крыши

Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.

Виды материалов для наружной отделки крыши

Таким образом, конструкция крыши частного дома, ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.

Видео конструкция крыши частного дома

Крыша дома. Виды крыш, их плюсы и минусы.

Что такое крыша здания и ее функции

  Крыша, в полном смысле, — это крытая, стропильная конструкция верхней части здания, выполняющая защитные и конструктивные функции. Роль надежной крыши в любом проекте является значительной, потому стоимость данной конструкции часто превосходит все рассчитываемые ожидания. Одна только завершенная крыша может составлять третью часть расходов на возведение всего капитального задания. И такие затраты обоснованы сложностью конструкции, немалой ценой кровельного материала и стоимостью работ. Удешевить конструкцию можно путем выбора менее затратного конструктива, то есть вида крыши, а также использовав более бюджетный кровельный материал. Заметную наценку на работу оказывает и сложность самой кровли, ведь трудоемкость по возведению двухскатной или четырех скатной крыши сильно отличаются. В настоящей статье подробней рассмотрим достоинства и недостатки наиболее популярных видов крыш.

монтаж стропильной системы крыши

 Существуют два распространенных названий верхней части конструкции дома, которые часто путают — это « крыша» и «кровля». Различия заключаются в том, что кровля — это верхняя, составная часть крыши, которая состоит из верхних настилочных материалов и деревянной обрешетки, на которую крепятся данные материалы. А крыша это цельная и фундаментальная конструкция, верхняя часть коробки дома.

  Чтобы понимать всю важность кровли в проекте здания, разберемся какие же функции выполняет эта часть здания.

Крыша и ее элементы , в состав которых входит и кровля



Функции крыши

 Прежде всего, кровля предназначена для защиты стен дома и верхней его части от разрушительного воздействия осадков, ветровой и снеговой нагрузки, в случае использования огнестойких кровельных материалов, крыша может выполнят еще и огнезащитную функцию. Наличие грамотной кровли, спроектированной под особенности конкретного здания равномерно распределит вес снега по несущим стенам, что поможет предотвратить возникновение микротрещин и просадок у основания дома. Кроме того, крыша собирает и через отливы выводит дождевые воды, предотвращая подмывание фундамента и чрезмерное скопление жидкости под домом.

крыша защищает дом

  Как известно, основные теплопотери в доме происходят через окна и крышу. Потому качественно сконструированная и утепленная с соблюдением технологий и ГОСТов крыша, значительно сократит или совсем предотвратит потери тепла в верхней части здания. Что позволит снизить расходы на отопление и сделать комфортным проживание в доме в любое время года.

  • Препятствует парниковому эффекту

  В жаркое время крыша, как прослойка между прямыми лучами солнца и жилым помещением создает некоторое буферное пространство, которое не дает сильно нагреваться воздуху внутри дома и таким образом, сохраняет комфортную температуру. Температура нагрева поверхности крыши еще зависит от материала, который использовался для настила кровли. Так например обычный шифер, будет значительно меньше создавать парниковый эффект и меньше нагреваться в отличие от таких материалов как поликарбонат или кровельный профнастил.

  • Укрепление верхней части коробки дома

  Такие элементы крыши как мауэрлат, а так же армопояс который заливается в верхней части стен, связывают стены в единую цельную конструкцию, и придает им дополнительную. Затем эта жесткость усиливается и деревянным, суцельным конструктивом стропил и обрешетки.

армопояс мауэрлат укрепляют верхнюю часть стен



Виды крыш

  Выбор того или иного вида крыши зависит от тех задач которые на нее будут возложены, в связи с климатическими условиями местности и особенностями дома. Чтобы остановиться на правильном, в Вашем случае, типе крыши, не нужно глубоко разбираться в мелочах конструкции, достаточно знать ключевые особенности имеющихся разновидностей.

 Все виды крыш можно разделить по трем основным характеристикам:

  • по конструкции: с чердачным пространством и бесчердачные
  • по скатности: скатный и плоские крыши

  Каждая из классификаций еще имеет свои разновидности и подвиды, в зависимости от многих критериев, в которые могут быть интересны уже мастерам данной сферы деятельности, и не нужны для выбора крыши рядовому застройщику.

Крыши по количеству скатов

  Скат –это одна наклонная плоскость крыши. В зависимости от их количества различают: односкатные, двухскатные, трех, четырех и многоскатные крыши. Рассмотрим функциональность плюсы и минусы каждой из разновидностей.

Односкатная крыша

  Односкатная крыша – это верхняя, стропильная конструкция здания, состоящая из одной наклонной плоскости, закрепленная на стенах здания с разной высотой. Одна из самых распространенных разновидностей крыш, в связи с простотой конструкции и бюджетной стоимостью. Используется как в строительстве жилых жомов, так и для хозяйственных строений: сараев, бытовок и гаражей, практичны как навесы для веранд.

Достоинства односкатной крыши:

  • Бюджетность. Одно из основных достоинств «односкатки» — это необходимость использования значительно меньшего количества материала на ее обустройство. Практически в два раза сокращаются расходы на такую крышу в сравнении даже с двускатной кровлей.
  • Простота конструкции и монтажа. Простота устройства относительная, конечно возведение любой крыши требует определенных навыков, опыта работы и мастерства. Однако в сравнении многоскатными кровельными конструкциями, монтаж «односкатки» значительно упрощен и быстро выполним. За два-три дня можно полностью перекрыть крышу практически любого частного домовладения.

односкатная крыша

  • Ветроустойчивость. Односкатная крыша обычно возводится с учетом ориентации на самую ветреную сторону здания, таким образом, практически пропадает парусность при шквальном ветре.
  • Сниженная нагрузка на здание. Уменьшенные объемы конструкции, предполагают снижение объемов используемого материала и как следствие уменьшение весовой нагрузки на стены и фундамент дома. В результате можно снизить массивность фундамента и затраты на него.

Недостатки односкатной крыши:

  •  Маленькая полезная площадь на чердаке. Объем пространства под кровей, которое можно использовать напрямую зависит от угла наклона ската по отношению к горизонту. Чем выше угол наклона, тем большую площадь чердака можно получить между потолочным перекрытием и кровлей.
  • Необходимость усиленного утепления. В связи с тем, что высота чердачного пространства односкатной крыши минимальное в сравнении с другими разновидностями, то и воздушный теплоизоляционный слой между потолочным перекрытием и кровлей значительно меньше. Потому рекомендуется утеплять поверхность крыши материалами с большей толщиной.
  • Необходимость очищение от снега. Чистить крышу от снежных осадков придется только если угол наклона ската менее 45 Градусов. В данном случае снег не может под воздействием силы тяжести, без посторонней помощи, ссыпаться с крыши.

односкатную крышу придется чистить от снега

  • Сомнительная эстетика. Односкатная крыша не всегда гармонично дополняет внешний вид дома, ее неграмотное сочетание в проекте, может испортить внешний вид жилого строения и сделать его похожим на помещение хозяйственного назначения. Однако, существует множество проектов, где «односкатка» только украшает дом и иной тип кровли был бы в данном случае неуместен. Потому не для каждого домостроения подойдет такая разновидность крыши.

 Как видно из вышеперечисленных пунктов, достоинств у односкатной конструкции крыши значительно больше, чем недостатков и это наиболее оптимальный, долговечный и рабочий вид крыши в условиях экономии.

дом с односкатной крышей

Двухскатная крыша

  Двухскатная крыша – самый популярный вид крыш, потому как объединяет в себе максимальное количество достоинств других видов, при этом эстетично дополняет дизайн дома, практична и имеет доступную стоимость устройства для большинства частных застройщиков.

  Подробно, о разновидностях, достоинствах и недостатках двухскатных крыш можно прочитать в нашей статье: « Двускатная крыша, плюсы и минусы. Виды двухскатных крыш »

дом с двускатной крышей

  Конструкция такой крыши немного сложней, в отличие от предыдущего вида односкатных крыш и так же требует хорошего опыта, навыков работы для грамотного устройства. Состоит из двух скатов, которые опираются друг на друга, в верхней части дома, а другими параллельными сторонами опираются на стены дома.

  Устраивается двускатная крыша для покрытия большинства строений: в малоэтажном частном строительстве, для многоэтажных зданий, для хозяйственных построек, складских помещений и гаражей, часто можно увидеть двускатную конструкцию на летних беседках и павильонах.

Четырехскатная крыша

  Четырехскатная или вальмовая крыша – не менее популярный, но более затратный вид крыши, который имеет свои разновидности и вариации в проектировании и монтаже. В классическом варианте, состоит только из четырех скатов в форме равнобедренных треугольников или же из двух одинаковых треугольных скатов и двух скатов в форме трапеции, каждый из которых располагается друг напротив друга.

 Первая разновидность называется состоящая только из равнобедренных треугольников называется шатровой крышей, вторая разновидность полувальмовой крышей.

шатровая четырехскатная конструкция крыши

полувальмовая крыша

Достоинства четырехскатной крыши

  • Устойчивость и надежность. Является самой надежной конструкцией крыши, которая равномерно опирается на все четыре или более стен дома. Наиболее устойчива к ветровым и снеговым нагрузкам.
  • Долговечность. Прочность конструкции и устойчивость к негативным проявлениям сезонных изменений, к осадкам и ветрам, значительно увеличивают срок службы вальмовой крыши.
  • Позволяет обустроить полноценный мансардный этаж. Правильная форма чердачного пространства, при условии оптимальной высоты верхней балки, позволяет увеличить полезную площадь в доме и получить дополнительную комнату.
  • Высокий уровень теплоизоляции. Равномерная форма четырехскатного пространства хорошо обеспечивает теплозащитное пространство между кровлей и потолочным перекрытием. Уровень сохранения тепла у данного вида крыш самый высокий.
  • Эстетичность. По своей форме подходит под здание любого назначения, красиво вписывается в постройку в весь проект дома вместе с ландшафтным дизайном в целом.

четырехскатная крыша

Недостатки четырехскатной крыши

  • Высокая стоимость. Обусловлена большим расходом строительного материала, в четыре раза больше чем у односкатных и в два-три раза больше чем для двускатной крыши. Сложность работ также требует использование труда опытных кровельщиков, работа которых составит заметную сумму.
  • Большой вес крыши. Массивная стропильная система, даже при условии использования облегченного кровельного материала, существенно увеличивает нагрузку на фундамент дома, что необходимо учитывать на стадии проектирования и строительства фундамента.
  • Сложность монтажа. Заключается в необходимости грамотного проектирования, расчета нагрузки на стены и разработки конструкции в целом под конкретное здание. Для такой крыши рекомендуется привлекать мастеров с опытом работы, поскольку ущерб который может быть причинен проекту и бюджету в случае ошибок в монтаже будет значительным.

сложный стропильный каркас четырехскатной крыши

  По всем критериям, вальмовая (четырехскатная крыша) превосходит все другие разновидности, кроме стоимости. Что является существенным недостатком, не позволяющим остановит выбор на данном типе конструкции.   Более подробно про все виды четырехскатных крыш в статье.

  Ознакомившись, в общих чертах, с функциональностью основных типов крыш, их достоинствами и недостатками, можно сделать вывод, что каждая из конструкций может эффективно выполнять свои задачи, но не каждая полностью подходит под экстремальные климатические условия и конкретные строительные проекты. В таких случаях, для проектирования и монтажа сложной крыши следует привлекать проверенных и квалифицированных специалистов. Более подробно, про все виды крыш и кровли смотрите в рубриках «Кровля» и «Материалы для кровли».







Конструкция крыши дома : стропильная система




Стропильная конструкция крыши


Крыша – этот элемент конструкции жилища несет на себе двоякую нагрузку: ее можно отнести и к ограждающим конструкциям, и к важнейшим элементам экстерьера строения. Однако подобное сочетание функциональной и эстетической нагрузки способна выдержать далеко не каждая конструкция крыши.

Ведь идеальная крыша должна обладать не только привлекательными формами, но и достаточно прочной основой, способной удержать и порывы ветра, и тяжесть снега, и непрерывную череду атмосферных осадков.

С точки зрения классификации конструкций самыми важными параметрами крыши являются угол наклона и форма. Первый параметр – угол наклона – определяет возможность и качество отвода атмосферных осадков. Согласно этому параметру существуют плоские и скатные конструкции крыши.

Второй параметр – форма – определяет и экстерьер, и внутреннюю конструкцию крыши, образуемую переплетением стропил, балок, подпорок, стяжек и прочих элементов. Согласно этому параметру крыши разделяются на одно и двухскатные, крестообразные и шатровые, ломанные и вальмовые.

В большинстве случаев, конструкция крыши (то есть, ее угол наклона и форма) выбирается исходя из предполагаемого функционального назначения и архитектурных особенностей будущего здания. Например, для частного загородного дома оптимальным вариантом конструкции будет именно скатная крыша, состоящая из кровли (покрытие наружной части), настила под наружное покрытие (кровлю) и силового каркаса (стропила и прочие элементы).

Ведь именно скатная крыша способна максимально защитить и дом, и его жителей от атмосферных осадков, сильных ветров и прочих «погодных» неприятностей. К тому же, скатная крыша обойдется намного дешевле прочих вариантов.

Впрочем, на окончательную стоимость проекта будет влиять не только конструкция крыши, но и грамотный подбор материалов для каждого элемента конструкции. Поэтому, перед началом проектирования крыши необходимо определится с типами конструкционных материалов, расходуемых на создание кровли, настила и силового каркаса.

Выбор кровельного материала происходит под влиянием конструкционных особенностей крыши. Ведь та же гидростойкость кровли будет зависеть от угла наклона ската крыши (чем больше угол наклона – тем меньше шансов промочить покрытие), а удельный вес покрытия следует определять по прочностным характеристикам силового каркаса (чем прочнее стропила – тем тяжелее кровля).

Однако возможен и обратный вариант – когда под конкретный вид кровли, подходящей под общее направление дизайна экстерьера, разрабатывается и угол наклона и форма, и силовой каркас крыши.

Традиционные кровельные материалы можно разделить на легкие и относительно тяжелые разновидности. К первому типу относятся кровельные материалы с низким удельным весом, такие, как ондулин, профлист, битумная черепица и так далее. Ко второму типу относятся кровельные материалы с большой плотностью – черепица, шифер и так далее.

Разумеется, под легкие кровельные материалы можно смонтировать менее прочную силовую конструкцию, чем под тяжелые разновидности кровли.

Материал для настила крыши выбирают исходя из прочностных характеристик стропил и физических характеристик кровли. Словом можно сказать, что настил крыши будет зависеть либо от вида кровли, либо от конструкции каркаса. И обратной зависимости, как в случае с кровлей, здесь не предусмотрено. Например, под легкую кровлю из еврошифера необходим настил в виде решетки из деревянных досок, а под битумную черепицу нужно построить сплошное и идеально ровное покрытие.

В качестве материалов для создания настила, чаше всего используются доски толщиной в 2-3 сантиметра или пересованные плиты.

Конструкционным материалом силового каркаса крыши может быть и древесина и металл. Причем, и деревянные и металлические стропила можно использовать в сочетании с любым кровельным материалом.

Силовая конструкция крыш скатного типа собирается из бревен сечением от 13 сантиметров, брусков сечением 15х15 сантиметров или досок сечением 6х20 сантиметров. Большую часть конструкции каркаса собирают из стропильных ног, размещенных с метровым или полутораметровым шагом. Угол наклона стропил совпадает с углом ската крыши.

Нижний край стропил упирается в особый, несущий элемент конструкции – мауэрлат. Верхняя часть крепится к особой подпорке – подконьковому брусу. Кроме того, верхний край стропил может опираться на систему стоек промежуточных прогонов.

Устойчивость конструкции крыши обеспечивается не только надежным креплением стропила к мауэрлату и подконьковому брусу, но и целой системой дополнительных стяжек и раскосов.

Металлический каркас крыши собирается по аналогичным правилам из стандартизированного металлопроката (швеллеров, уголков, тавровых и двутавровых балок и так далее). Конкретные размеры элементов силовой конструкции рассчитываются исходя из предполагаемой нагрузки от кровли и снежного покрова.

Виды крыш по конструкции

За счет того, что люди все чаще выбирают вариант с покупкой проекта дома, а не с самостоятельным возведением простого строения, крыши домов по конструкции зачастую кардинально отличаются друг от друга, что сказывается на стоимости строительства, которая может оказаться вполне доступной или, напротив, чрезмерно высокой.

Тип крыши и угол наклона ее ската также влияют на возможность обустройства чердака и формируют внешний вид всего дома.

1. Односкатная крыша — это промежуточное решение между плоской и двускатной крышами. Отличается простой конструкцией и часто используется для строительства хозяйственных построек и дачных домиков. Она состоит из одного ската, но отличается от плоской крыши углом наклона, а также отдельной конструкцией перекрытия и крыши. Односкатная крыша позволяет удобно обустроить площадь на втором этаже дома, предоставляя практически столько же места, что и на первом этаже.

2. Двускатная крыша — это конструкция с противоположными скатами, соединенными в коньке. Характерная особенность — наличие треугольных фронтонов боковых стенок, закрывающих крышу в плоскостях, перпендикулярных коньку. Различают основные виды двухскатных крыш – симметричные (когда участки равны и наклонены под одинаковым углом) или несимметричные. Данная конструкция характерна для традиционной архитектуры.

3. Вальмовая (шатровая) крыша — крыша с четырьмя скатами, которые при квадратном плане дома имеют форму треугольников, сходящихся в одной точке в виде пирамиды, а в прямоугольном варианте имеют два треугольных и два трапециевидных ската, верхушки которых соединяются в коротком коньке. Такая крыша не имеет фронтонов, что обеспечивает экономию на стеновом материале, однако ее стропильная система является более сложной и из-за необходимости постоянной резки и подгонки облицовки влечет повышение расхода кровельного материала. Такая крыша требует от кровельщиков высокой квалификации.

4. Полувальмовая — разновидность вальмовой конструкции. Характерная особенность — маленькие усеченные треугольники в торцах. Данный прием используется из соображений эстетического плана, а также наличие скошенных участков укрепляет края каркаса и, уменьшая поверхность крыши, делает ее более обтекаемой и устойчивой к ветру. Монтаж данной крыши сложнее двускатного варианта, но проще вальмового.

5. Многощипцовая крыша. Щипец — это сужающаяся часть стены, повторяющая угол наклона крыши, которая заменяет фронтон (не отделяется от основной стены карнизом). Если у дома два параллельных щипца, крыша будет двускатной. Если же щипцов больше, то из них можно создать целый комплекс из нескольких двускатных крыш меньшего размера. Такая конструкция характерна для домов большой площади. При возведении многощипцовых крыш возникает много сложностей, связанных с необходимостью монтажа большого количества водосборных и соединительных элементов. Данная крыша считается наиболее затратной и в денежном, и во временном эквиваленте.

6. Ломаная (мансардная) крыша характеризуется скатами, состоящими из двух частей с разным углом наклона. У верхней части уклон меньше, нижняя часть может быть почти вертикальной. Преимущество ломаной крыши в том, что она увеличивают объем подкровельного пространства, занимаемого мансардой. Сложность подобной конструкции заключается в размещении стропил и в обеспечении герметичности крыши в местах ее излома.

Сейчас в строительстве все чаще используют комбинированные крыши, которые позволяют выделить дом из общей массы и дают возможность полету фантазии хозяев и архитекторов.

Компоненты крыши, которые должен знать каждый домовладелец — DaVinci Roofscapes

Автор: Бад Дитрих, Houzz

После того, как вы заложили фундамент, уложили перекрытия и возвели стены, пришло время построить крышу — один из важнейших архитектурных элементов. На самом деле, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем себе представить стиль дома, который бы не имеет связанной конфигурации крыши.Согласование формы и конфигурации крыши с общей эстетикой, к которой вы стремитесь, имеет важное значение для получения желаемого вида.

Связанный: Словарь дизайна: жаргон крыш

Крыша также влияет на интерьер. Проще говоря, если все внутренние помещения имеют плоские потолки одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из готовых ферм. Если вы ищете разнообразие высоты потолка и сводчатый потолок в некоторых комнатах, вы, вероятно, выберете крышу из палочек, которая обеспечивает такую ​​​​гибкость.Или вы можете комбинировать эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те специальные места, которые вы хотите.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.




Бад Дитрих, AIA, оригинальное фото на Houzz

Простая конструкция треугольной крыши из палочек состоит из трех основных компонентов.

Во-первых, есть коньковая доска , которая представляет собой горизонтальный деревянный элемент на пике крыши, образующий вершину треугольника крыши.

Далее идут стропила , которые крепятся к коньковой доске и имеют уклон вниз к наружным стенам. Стропила выполняют тяжелую работу по конструкции крыши. Сопротивляясь нисходящей силе тяжести, наклонные стропила также служат средством, с помощью которого дом сбрасывает воду, сохраняя внутренние помещения сухими и пригодными для жилья.

Последними являются потолочные балки , которые также служат стяжками. В то время как стропила сопротивляются нисходящей силе тяжести, потолочные балки будут сопротивляться любой внешней нагрузке.Только подумайте об этом так: Стропила, выдержав гравитацию, хотят передохнуть и лечь. Но если бы им позволили, они бы выдвинули внешние стены наружу — нехорошо. Потолочные балки этого не допустят; они просто продолжают тянуть стены обратно.




Бад Дитрих, AIA, оригинальное фото на Houzz

Важным соображением при проектировании является расположение потолочных балок или стропильных связей. Их не обязательно устанавливать в верхней части внешней стены; их можно установить выше, что позволит сделать потолок выше .

Важно, чтобы стяжки для стропил располагались в нижней трети общей высоты конструкции крыши. Это имеет смысл, так как большая часть направленного наружу действия, которому противостоят эти связи, расположена ниже в конструкции крыши, ближе к тому месту, где стропила соприкасаются с наружными стенами.

Установка потолочных балок выше, с добавлением некоторого обрамления на концах комнаты, также метод, используемый для создания лоткового потолка.




Бад Дитрих, AIA, оригинальное фото на Houzz

Допустим, вам нужен действительно высокий сводчатый потолок для большой большой комнаты.Если это так, вам нужно полностью избавиться от стропильных связей и заменить тонкую и легкую коньковую доску на более тяжелую и прочную коньковую балку.

Стропила будут надежно прикреплены к этой коньковой балке, так что вся сборка будет сопротивляться распору стропил наружу. И поскольку эти коньковые балки могут быть довольно массивными, они сами по себе становятся отличительным архитектурным элементом.




Бад Дитрих, AIA, оригинальное фото на Houzz

Еще один элемент крыши, хотя и не самый распространенный, это прогон .Это доска, которая перекрывает стропила или фермы, обеспечивая способ крепления обрешетки крыши и последующих кровельных материалов.

Прогоны традиционно использовались, когда стропила располагались дальше друг от друга, чтобы сэкономить на материалах в утилитарных зданиях, таких как амбары. Но прогоны стали популярными в жилом строительстве из-за их уникального архитектурного вида. На самом деле, использование прогонов создаст иллюзию того, что реальный потолок парит над стропилами, что может быть архитектурно отличительным.




Бад Дитрих, AIA, оригинальное фото на Houzz

И последнее, но не менее важное: изготовленные фермы , изготовленные из пиломатериалов размером 2 на 4 (иногда 2 на 6) и металлических соединительных пластин. Подобные фермы довольно часто используются при застройке больших участков из-за эффективности их повторяющейся конструкции.

Но эти фермы также используются в индивидуальном строительстве, так как они могут стать отличным способом сэкономить время и деньги. Даже при сложной форме крыши фермы могут быть спроектированы и построены по индивидуальному заказу.А из-за эффективного использования материалов и меньшего количества отходов, образующихся при их сборке на заводе, промышленные фермы могут быть более экологичным способом строительства.

Связанный: 7 шагов в строительстве нового дома

Одно предостережение в отношении дома, построенного с использованием этих типов ферм: крышу, построенную из изготовленных ферм, сложнее модифицировать, чем аналогичную крышу из стержней. Поэтому, если в вашем доме потолки одинаковой высоты и крыша из ферм, вам будет сложнее открыть комнаты и получить тот высокий потолок, который вы хотите для этой новой большой комнаты.Обязательно обратитесь за помощью к архитектору или инженеру, прежде чем изменять конструкцию крыши.

Эволюция строительных элементов

5 Конструкция крыши

Введение

В течение 19 века строительство жилых домов крыши мало изменились. В конце 1800-х годов бревна распиливали машинами, а не вручную, а крепления в виде гвоздей, шурупов и болтов были дешевле и более доступным, но природа структуры была во многом такой же, как и было на 100 лет раньше.

1900-е годы

Типичная крыша состоит из ряда наклонных бревен. называемые закрепленными стропилами, вверху к коньковой доске, а внизу к настенная плита. Потолочные балки поддерживали потолок и служили связующим звеном. стропила – для предотвращения расползания стропильных ног. Связующее, бегущее справа могут быть добавлены углы к потолочным балкам, чтобы предотвратить отклонение в балки. В некоторых домах переплет снова соединялся с коньком вешалкой. для предотвращения отклонения.

Этот тип конструкции может быть адаптирован для большие крыши. Крыша, показанная справа, в принципе такая же, хотя есть дополнительная древесина, известная как прогон, который предотвращает стропила от провисание середины пролета. Прогон поддерживается торцевыми стенами фронтона (партийные стены в домах со средними террасами) и иногда расставлены от внутреннего несущая стена (а иногда и фронтонные стены) для обеспечения дополнительной опоры.

Ноги стропил были спроектированы таким образом, чтобы свес крыши или отделка вровень со стеной.Фризовая доска у ног стропила отделывали крышу и поддерживали чугунные или, в некоторых случаях, деревянные водостоки.

В некоторых очень больших домах с большими комнатами не было внутренняя несущая стена в соответствующем положении. Должны были быть другие пути обнаружены поддержки среднего пролета прогонов. Почтовые фермы короля и королевы могут быть используется в данном случае. Они также широко использовались на заводах и складах. там, где требовались большие непрерывные пространства.



Почти все крыши, построенные до 1940 года, имели был основан на конструкции закрытой пары или прогона. Иногда стиль был немного адаптировался. Шатровая крыша (ниже) имеет другую форму, но устройство из бревен почти одинаковы. У более крупных экземпляров были распорные прогоны; больше примеры до сих пор имели фермы — обычно одна полная ферма, охватывающая спереди назад, и полуферма, поддерживающая торцевой (вальмовый) прогон.


Послевоенные годы

Во время войны было повреждено или разрушено 500 000 домов.В послевоенный период была масштабная программа строительства не только для восстановления этих поврежденных домов но и продолжить работу по расчистке трущоб 1930-х годов. Но при этом время существовала хроническая (длилась почти 10 лет) нехватка материалов. В попытке избежать экономической катастрофы правительство наложило строгие ограничения на ввоз материалы. Древесины не хватало, и приходилось искать новые технологии. В Деревянные полы на уровне первого этажа были сохранены за счет возведения полов из бетона.Это не было практичное решение для крыш (кроме нескольких плоских крыш в системных домов), поэтому были разработаны методы, которые позволили бы уменьшить количество древесины используется в крыше. Ферма TRADA представляет собой облегченную версию фермы. фермы, показанные выше. Они покончили с необходимостью внутренней несущей способности стены наверху и допускается использование стропил меньшего сечения — часто чуть шире центры. Они были обычным явлением в 1950-х годах.

Стропильные фермы

Ферма TRADA была относительно недолговечны.Большинство современных крыш строятся из стропильных ферм; Oни были популярны с 1960-х годов. Самый распространенный узор — Финк или Ферма W предназначена для симметричных двухскатных крыш, хотя есть разнообразные формы, подходящие для большинства конструкций крыш. Стропильные фермы предварительно изготовлены и доставлены на площадку готовыми к подъему на опору стены, хотя иногда вы можете обнаружить, что вся конструкция крыши собрана на землю и поднимается на место с помощью крана.

Деревянные брусья, которые обычно имеют сечение 80 x 40 мм, соединяются встык и удерживаются вместе специальными пластинами (впервые представленными в Великобритании в середине 1960-х годов), которые прижимаются к месту с помощью машины. В настоящее время древесина обычно предварительно обрабатывается для защиты от гниения и нападения насекомых.


Стропильные фермы имеют ряд преимуществ по сравнению с традиционными методами кровли.

  • Для несущих перегородок не требуется внутренней поддержки.
  • Можно легко получить пролеты до 12 метров.
  • Они предлагают различное быстрое строительство.
  • Квалифицированная рабочая сила не требуется.
  • Они относительно дешевы.
  • Они могут иметь очень малый шаг.

Возможно, их главный недостаток заключается в том, что пространство на крыше используется для хранения (при использовании обычных ферм) сильно ограничено из-за характера бревен. Когда фермы в необходимо добавить дополнительные балки (раскосы) для получения прочного и жесткого конструкция крыши.Они объясняются в другом месте на этом веб-сайте.

Новые «срезные» или традиционные крыши иногда все еще найдены, но они, как правило, представляют собой одноразовые жилища, часто с жилыми помещениями на крыше.

Современные стропильные фермы и традиционные крыши оба опираются на стеновые пластины из хвойного дерева, залитые раствором на внутреннем листе стенка полости. Это нормальная практика – привязывать кровлю к внутреннему листу блочной кладки. для предотвращения их подъема или перемещения при сильном ветре.Современные крыши обычно проветривается, чтобы свести к минимуму образование конденсата. Обычно это делается путем установки воздуха вентиляционные отверстия на карнизах. Существуют и другие методы, и они объясняются в другом месте на этом веб-сайте.

Это копия более старого «раздаточного материала» по эволюции. — вам может пригодиться. Изображения являются доказательствами перед публикацией от «Инспектора дома».

Строительство крыши: 4 основных фактора, которые следует учитывать

Строительство крыши — очень увлекательный этап, но в то же время крайне важный.Ваши действия и решения могут иметь долгосрочные последствия, если они не соответствуют отраслевым стандартам. Будь то новая крыша или замена, которая включает в себя различные типы конструкции крыши, есть факторы, которые вы должны учитывать.

Иногда мы, владельцы недвижимости, склонны пренебрегать важными этапами подготовки к строительству и сразу же приступать к делу. Это неудивительно, ведь вам приходится иметь дело со многими повседневными делами.

Для владельцев жилых помещений у вас есть основная работа и семья, которой нужно управлять.Что касается владельцев бизнеса, у вас есть свой собственный бизнес. Однако, если есть одна вещь, которую вы никогда не должны упускать из виду, это определенно кровля.

Кровля – неотъемлемая часть любого здания. Крыша в хорошем состоянии убережет от проблем и непредвиденных расходов. Это также ваша общая защита от природных стихий, что является очень важной функцией. Если ваша крыша будет скомпрометирована, ожидайте, что конструкция здания и его интерьер также пострадают, как эффект домино.Поэтому не стоит сразу же приступать к кровельным работам. Его создание требует времени, но если вы хорошо подготовитесь к этому моменту, у вас будет больше душевного спокойствия.

Читайте дальше, чтобы узнать об общих соображениях, которые вы должны изучить, прежде чем даже строить, ремонтировать или заменять крышу, независимо от типа конструкции крыши.

Дизайн крыши

Как владелец недвижимости, вы можете свободно выбирать тип конструкции крыши. Помимо эстетики и личных предпочтений, есть и другие важные элементы, связанные с выбором дизайна крыши.

Этот шаг важен, потому что дизайн диктует, какие материалы будут использоваться. Каждый кровельный материал имеет свои плюсы и минусы, которые могут быть или не быть выгодными для вас. Прежде чем принять решение, узнайте свои приоритеты и обратитесь за профессиональным советом к лицензированным местным кровельщикам.

Существует широкий выбор кровельных конструкций. Ниже приведено краткое руководство по наиболее распространенным стилям крыш:

Как следует из названия, этот тип крыши имеет только одну наклонную плоскость.Поэтому он кажется асимметричным. Он идеально подходит для людей, которые хотят добиться современной привлекательности.

Это один из видов конструкции крыши, который очень распространен в жилых домах. Есть две наклонные плоскости, которые встречаются в центре, образуя треугольную форму.

Это также скатная крыша, состоящая из четырех равных частей одинаковой длины. Стороны сходятся в углах, образуя гребень.

Этот тип кровли похож на вальмовую крышу, но имеет двойной скат с каждой стороны.Благодаря элегантному и замысловатому дизайну он более популярен во французских домах.

Он кажется плоским, но есть небольшие уклоны, чтобы сбрасывать воду. Этот тип кровли широко используется в крупных коммерческих и промышленных зданиях. Есть дополнительное открытое пространство, которое владельцы могут трансформировать.

Стоимость

Ваш бюджет является основным фактором при принятии решения о том, какие типы конструкции крыши будут соответствовать вашим потребностям. Если вы строите крышу, рассчитывайте, что вам понадобится немалая сумма денег, но не отчаивайтесь сразу.Есть несколько вариантов, которые вы можете рассмотреть с точки зрения стоимости. Есть недорогие кровельные материалы, средние и, конечно же, дорогие.

Когда вы говорите о низкой стоимости, это не обязательно означает, что они наименее долговечны с точки зрения качества. То же самое касается средней и высокой стоимости. Это не значит, что у них самые высокоэффективные материалы. Как мы объясняли ранее, каждый кровельный материал имеет свои особенности, преимущества и недостатки. Основная часть процесса принятия решений должна зависеть от вашего желания и способности поддерживать определенный материал в течение длительного периода времени.

Погодные условия

Условия окружающей среды варьируются от одного места к другому. Следовательно, при принятии решения о том, какую крышу выбрать, нельзя основываться на популярности или тенденциях. Некоторые кровли могут подойти другим, но не вам из-за общих погодных условий в вашем регионе.

Существуют различные факторы окружающей среды, которые могут повлиять на характеристики кровельного покрытия. Ниже перечислены некоторые из наиболее распространенных естественных внешних факторов, которые необходимо учитывать.

  • Скорость ветра
  • Снеговая нагрузка
  • Количество осадков
  • Воздействие солнечных и ультрафиолетовых лучей

Убедитесь, что конструкция кровли, а также материалы могут эффективно противостоять любым повторяющимся местным погодным условиям в вашем регионе. Необходимо провести точные измерения и оценки, с которыми вы, возможно, не знакомы. Лицензированный местный кровельщик может помочь вам в решении этих вопросов.

Наем кровельного подрядчика

Наем кровельного подрядчика является одним из наиболее важных соображений.Неспособность нанять надежного кровельщика приведет к нежелательным проблемам, таким как низкое качество изготовления, небезопасные конструкции, будущие убытки, опасность для здоровья и многое другое. Мы уже слышали много кровельных страшилок, поэтому выбирать подрядчика нужно внимательно.

Ниже приведены некоторые краткие рекомендации, которые помогут вам найти профессионального подрядчика по кровельным работам, который окупит ваши деньги и обеспечит вашу общую безопасность.

Сделать:

  • Найдите их имя в официальных списках компаний
  • Изучение отзывов и отзывов клиентов
  • Запросить письменную смету
  • Запрос на подтверждение бизнес-лицензий и разрешений
  • Проверьте, предлагают ли они страховку
  • Требовать гарантии производителя

Нельзя:

  • Предоставление любой формы оплаты без подписанного контракта
  • Начать проект, если письменный контракт не подписан
  • Поддаться влиянию нереально низких затрат
  • Договаривайтесь с ненадежными кровельщиками

Заключительные слова

Если вы строите крышу еще до того, как примете решение, важно подумать о проекте.Он определит, какие материалы будут установлены. Затем взвесьте затраты, если это осуществимо и устойчиво для вас. Если вы не уверены, исчерпайте все варианты, просмотрите все типы конструкции крыши и найдите наиболее подходящий материал. Не забудьте проверить погодные условия в вашем районе, чтобы увидеть, выдержит ли кровельный материал их. Наконец, наймите авторитетного местного кровельщика для вашей собственной безопасности, защиты и удовольствия.

Если вам нужна дополнительная информация о типах конструкции крыши или других кровельных проектах, свяжитесь с Sterling Roofing Group сегодня.Позвоните нам по телефону +1 902-702-3107 и получите бесплатное предложение.

Основная информация о крыше и ее функциональных требованиях

Крыша используется для защиты дома от любых погодных условий. Крыша должна быть прочной, чтобы выдерживать снеговую и ветровую нагрузку.

Основной целью дома или жилища является предоставление убежища. Крыша – это самая верхняя часть здания. При строительстве крыши крыша покрывается облицовочными материалами, которые опираются на конструктивный элемент. Крыши могут быть как плоскими, так и наклонными.Существуют различные варианты крыш, однако это зависит от географического региона страны и личного выбора владельца.

Читайте также: Крыша и классификация различных типов крыш

Хорошая крыша увеличивает срок службы здания. Чтобы построить хорошую конструкцию крыши, также требуется надежный фундамент.

Крыша должна удовлетворять следующим функциональным требованиям:

01. Устойчивость к атмосферным воздействиям :

Кровельное покрытие должно иметь достаточную стойкость, чтобы сопротивляться воздействию погодных условий, таких как ветер, дождь, солнце, снег и т. д. .

02. Прочность и устойчивость:

Конструкция крыши должна быть достаточно прочной и устойчивой, чтобы безопасно выдерживать ожидаемые нагрузки, включая ветровую нагрузку.

03. Тепловая защита :

Конструкция крыши должна обеспечивать достаточную защиту от тепла. Как к жильцу, так и к материалу, используемому для строительства.

04. Звукоизоляция :

Конструкция крыши для всех зданий должна обеспечивать достаточную степень изоляции от звука от внешних источников.

05. Огнестойкость :

Крыша должна обеспечивать достаточную степень огнестойкости, чтобы обеспечить защиту от распространения огня из любого соседнего здания и предотвратить преждевременное обрушение крыши. Форма конструкции также должна быть такой, чтобы не происходило распространения огня от его источника на другие части здания через крышу.

06. Дневное освещение :

Крыша спроектирована в соответствии с мая для обеспечения дневного света в зданиях с большой площадью.

Читайте также:

Все, что вам нужно знать о односкатной и двускатной крыше
Все, что вам нужно знать о стропилах и их классификации

Строительство крыши — настоящий дом

Когда вы смотрите на крышу дома, вы сразу же видите ее кровельное покрытие и желоба. Однако под кровлей находится несущий каркас. Большинство современных строителей домов используют фермы для каркаса крыши дома из бревен вместо пиломатериалов.Фермы — это предварительно изготовленные треугольные деревянные конструкции, используемые для поддержки крыши, как показано на рисунке ниже. Использование ферм для каркаса крыши имеет много преимуществ по сравнению с другими типами каркаса крыши:

  1.  Фермы спроектированы так, чтобы быть очень прочными.
  2.  Они обычно намного дешевле в материалах, чем пиломатериалы 2 × 8 или 2 × 10
  3. .
  4.  Кроме того, они намного дешевле с точки зрения времени. Вместо того, чтобы заставлять строителей строить крышу на месте с нуля, фермы изготавливаются на заводе и проектируются там для обеспечения прочности.Затем их привозят на место в собранном виде, и их нужно просто установить. Обычно это можно сделать за один день.
  5. У вас может быть множество конфигураций и вариаций, таких как шатровые крыши и сводчатые или соборные потолки.
  6. Ферма обычно проходит от внешней стены до внешней стены. Это означает, что никакие внутренние стены не являются «несущими», что облегчает перемещение внутренних стен, если домовладелец хочет внести изменения в планировку.

Типы ферм

Существует несколько типов ферм, используемых для разных целей.Мы рассмотрим некоторые из наиболее распространенных здесь:

Фронтонные фермы — это торцевые фермы крыши с двускатными концами (в отличие от вальмовых крыш). Как вы можете видеть на картинке, вертикальный каркас расположен на расстоянии 16 дюймов от центра, чтобы можно было прибить сайдинг к ферме.

Стандартная W-образная ферма используется в основных помещениях дома с плоскими внутренними потолками.

В случаях, когда перекрытие сводчатое, используются ножничные фермы. В тех случаях, когда только часть ширины потолка является сводчатой, а часть будет плоской, используется частичная ножничная ферма.

Существует также ряд других типов ферм специального назначения.

Монтаж ферм

Фермы поднимаются на вершину каркаса дома с помощью крана, который обычно крепится к задней части грузовика, доставляющего фермы на площадку. После размещения поверх стен они располагаются на расстоянии 24 дюймов от центра, что означает, что центр одной фермы находится на расстоянии 24 дюйма от центра следующей фермы. Фермы крепятся к стенам металлическими монтажными пластинами.После того, как фермы установлены, листы фанеры или OSB укладываются поверх ферм и закрепляются. Затем в качестве поверхности крыши укладывается кровельный материал, например, черепица. Черепица предназначена не только для того, чтобы сделать крышу привлекательной. Они защищают каркас от непогоды, продлевая срок службы крыши.

Уклон крыши

Распространенный термин, который вы можете услышать, — скат крыши. Это относится к углу, под которым крыша поднимается к пику крыши. Например, как вы видите на иллюстрации, крыша с уклоном 6/12 означает, что на каждые 12 дюймов внутрь по направлению к пику крыши угол крыши увеличивается на 6 дюймов.Уклон крыши поясняет фото здесь

Число 12 всегда одинаковое — 1 фут. Другой номер, как правило, на ваш выбор. Крыша 1/12 чрезвычайно мелкая и чаще встречается в более сухом и теплом климате. Большинство строителей домов на северо-западе Тихоокеанского региона используют более крутой уклон от 4 до 8/12, поскольку более крутой уклон помогает гравитации счищать снег и дождь с крыши.

Ридж Вент

Сегодня в большинстве деревянных домов используется так называемая коньковая вентиляция. Это заменяет трубы, которые обычно использовались много лет назад для вентиляции крыши.

В пространстве между фермами горячий и влажный воздух поднимается вверх и необходима вентиляция для его выхода (дышащая крыша). Вентиляционное отверстие конька представляет собой колпак, который проходит на вершине крыши от одного конца конька до другого конца. Это дает пространство для выхода горячего воздуха. Помимо того, что это функционально, это еще и выглядит намного лучше, чем трубы, торчащие из крыши.

Домашние строители на северо-западе Тихого океана обычно используют стандартную битумную черепицу для кровли. Сначала каркас крыши покрывается строительной бумагой или толем.Затем опоясывающий лишай проходит очень быстро, обычно в течение дня или меньше.

Снеговые нагрузки

Во многих районах Тихоокеанского Северо-Запада снег становится проблемой. Местные строительные ведомства оговаривают определенный вес. В большинстве районов Западного Вашингтона снеговая нагрузка составляет от 20 до 25 фунтов на квадратный фут (psf). Это означает, что крыша должна быть построена таким образом, чтобы выдерживать 25 фунтов снега на каждый квадратный фут поверхности крыши. На некоторых возвышенностях снеговые нагрузки могут быть намного выше. В горах она может достигать 200-300 фунтов на квадратный фут.Настоящие построенные дома обычно строятся с учетом более распространенной снеговой нагрузки в 25 фунтов. Если местному строительному отделу требуется более высокая снеговая нагрузка, то существуют дополнительные требования, такие как более тяжелые коллекторы, которые мы должны выполнить. В результате может быть более высокая стоимость. Свяжитесь со своим консультантом по дому, если у вас есть какие-либо вопросы о вашем районе, или позвоните в местный отдел строительства

.

Ветровая зона

В районах северо-западного побережья Тихого океана и в некоторых других частях Вашингтона и Орегона местные строительные нормы и правила также требуют дополнительных распорок для зон с более сильным ветром.Это районы, которые получают больше, чем обычные ветры во время штормов. В некоторых районах побережья требуется, чтобы дома были построены для ветра со скоростью 190 миль в час с периодами увеличения «порывов». Соответствие требованиям этих норм часто требует, чтобы строители домов на северо-западе Тихого океана добавляли в дом дополнительные крепления. Крыша часто требует более тяжелой обшивки, более прочных гвоздей и ураганных зажимов. Хотя эти требования потребуют немного более высоких затрат, следует помнить, что этот код действительно полезен для вас.Платить немного больше за душевное спокойствие, зная, что ваш дом не упадет на вас во время сильного шторма, стоит дополнительных затрат. Свяжитесь со своим консультантом по дому, если у вас есть какие-либо вопросы о вашем районе, или позвоните в местный отдел строительства

.

4 типа крыш | Чемпион Кровля

Кровля играет неотъемлемую роль, помимо защиты находящихся в помещении людей от неблагоприятных погодных условий. Верх также направлен на дополнение дизайна дома и повышение эстетической привлекательности дома.При строительстве дома вы можете выбрать различные конструкции и типы крыш.

При выборе кровли для дома важно учитывать не только дизайн и используемые материалы. Тип крыши в значительной степени определяет ее прочность, энергоэффективность и устойчивость.

Вам нужна крыша, защищенная от непогоды и обеспечивающая дополнительное пространство. Вот некоторые из важных соображений, которые следует учитывать, прежде чем приступать к проекту кровли.Вот некоторые типы крыш, о которых вы должны знать.

Двускатная крыша
Этот тип крыши известен своей характерной треугольной формой. Это одна из самых популярных крыш в Америке, которая была адаптирована во многих домах. Двускатная крыша проста в строительстве благодаря своей конструкции и облегчает вентиляцию дома.

Известен способностью быстро сбрасывать снег и воду. Простая конструкция также удешевляет установку. Двускатная крыша требует правильной конструкции каркаса, чтобы избежать обрушения.Этот тип крыши может быть изготовлен из различных материалов, включая черепицу, металлическую черепицу, асфальт или тряску.

Мансардная крыша
Этот тип крыши был заимствован у французов и имеет гораздо более крутой нижний скат. Мансардные крыши обычно имеют четыре стороны с двумя скатами с каждой стороны. Стороны могут быть изогнутыми или плоскими, что дополняет общий дизайн и создает больше жилого пространства.

Пространство, создаваемое крышей, обеспечивает больше места внутри и удобно для домовладельцев, желающих сделать пристройку в будущем.Таким образом, домовладельцы могут получить разумную цену за свои дома от потенциальных клиентов, которые могут сделать пристройку к дому.

Крыша этого типа может быть изготовлена ​​из деревянной или металлической черепицы. Металл может быть дорогим, но обеспечивает низкие эксплуатационные расходы. Черепица из сланца также может выделить дизайн и придать ромбовидную форму.

Плоская крыша
Крыши этого типа могут быть не совсем плоскими, но иметь небольшой уклон, что делает их плоскими. Они более удобны для хозяйственных построек, но их можно устанавливать и в жилых помещениях.

Для жилых домов они подходят для домов в районах с большим и малым количеством осадков. Они обеспечивают больше наружного пространства и удобны для установки блоков переменного тока в коммерческих зданиях.

Для жилых зданий они обеспечивают больше места для домовладельцев, желающих создать пространство для дворца или домашних садов. Они требуют меньше кровельных материалов, что делает крышу дешевле в строительстве и обслуживании. Верх должен быть полностью водонепроницаемым, поэтому требуется бесшовный дизайн.Некоторые из материалов, используемых в их строительстве, включают гравий, ПВХ или металлические листы.

Шатровая крыша
Этот тип крыши имеет четыре стороны с наклоном с каждой стороны. Они являются предпочтительным вариантом для американцев, живущих в ветреных районах. Тем не менее, эта крыша бывает различных конструкций, включая простую вальмовую, крестообразную, нотную и полувальмовую.

Четырехсторонняя крыша обеспечивает устойчивость и долговечность. Однако такой тип крыши не оставляет много места для вентиляции.Они могут быть изготовлены из глиняной черепицы, металла и черепицы. Их конструкция делает их подходящими для заснеженных участков, так как снег может легко соскальзывать.

Простые современные конструкции крыш

Простые современные конструкции крыш в последние годы становятся все более популярными. Беглый просмотр журнала Dwell, ArchDaily или Pinterest покажет вам, что существует больший интерес к современной жилой архитектуре и простоте форм и функций, которые она включает в себя, не говоря уже о финансовых преимуществах более простой крыши.

Если вы ищете вдохновение для дизайна и информацию о простых современных конструкциях крыш, оставайтесь и продолжайте читать. Мы пройдемся по самым популярным современным крышам, поговорим об эстетике, наилучшем использовании и преимуществах, технических методах строительства и соображениях планирования.

Давайте рассмотрим наиболее популярные характеристики простых современных конструкций крыш.





Использование и преимущества:  Традиционно для современной архитектуры характерны плоские крыши.Плоские крыши создают длинные горизонтальные плоскости, напоминающие широкую линию горизонта, часто встречающуюся в природе. Они просты по форме и функциям и являются хорошим примером модернистского принципа «чистых линий».

Плоские крыши могут превращаться в дерзкие выступы для защиты от тени и контроля солнечного излучения. Их можно высаживать для создания пригодных для использования садов с растительностью и зеленых крыш. Они даже могут быть доступными, в отличие от других стилей крыш, обеспечивающими дополнительное жилое пространство и используемыми для смотровых площадок, с которых открывается панорамный вид на окружающий ландшафт.

Каркас и изоляция:  Каркас плоской крыши относительно прост. Его можно обрамлять как напольную систему с горизонтальными элементами каркаса на высоте 16″, 19″ или 24″. В зависимости от пролета плоскую крышу можно обрамлять множеством различных материалов: 2-кратный каркас, деревянные балки, деревянный каркас, клееные балки, сталь, бетон или SIPS. Эта гибкость в дизайне дает больше возможностей для детализации потолка и скрытых или открытых элементов каркаса.

Изоляция может располагаться между потолочными балками или над обшивкой крыши.Это может быть ватный утеплитель, изоляция из напыляемой пены, изоляция из жестких плит или СИП. Только не забудьте определить, нужна ли вентиляция вашей крыше.

Сток дождевой воды:  Вопреки своему названию, плоская крыша на самом деле не плоская. Плоские крыши строятся с небольшим уклоном не менее 1/8 дюйма на фут, чтобы вода могла стекать — либо в централизованные стоки, шпигаты, либо в водосточную систему.

Этот скромный наклон может быть достигнут несколькими способами:

  • На больших крышах, возможно, будет дешевле использовать коническую изоляцию из пеноматериала поверх обшивки крыши.
  • На небольших работах распиливание 2×4 на клинья и прибивание их гвоздями к балкам, вероятно, более рентабельно.
  • Всегда есть возможность полностью наклонить каркас крыши, но это обычно слишком усложняет ситуацию.

Досадный побочный эффект такого скромного наклона заключается в том, что угол недостаточно велик, чтобы выглядеть преднамеренно. Иногда это может выглядеть «криво» для глаз, что не является хорошим дизайнерским ходом. Есть творческие способы скрыть этот «кривой» карниз.Один из способов — спроектировать крышу так, чтобы парапетная стена закрывала край крыши. Другой способ заключается в создании специального гравийного упора/отливной планки, который меняет профиль по длине крыши, чтобы компенсировать изменение уклона. Намерение состоит в том, чтобы создать однородный край снаружи, но изменяющийся профиль внутри вдоль наклонной крыши. К сожалению, недостатком этого является более толстый профиль крыши.

Вот несколько примеров простых современных плоских крыш:

Культовые современные крыши: Консольные крыши для затенения, защиты от солнца, защиты от дождя и доступа на крышу.

[Рыбацкий дом KDVA. Фото предоставлено KDVA.]

Современные плоские крыши с парапетными стенами: Первый пример ниже показывает гибрид традиционных плоских крыш. Консольные свесы крыши имеют металлический отлив из гравия на краю крыши, скрывающий уклон. На основной кровле над парапетной стеной имеется накладной колпак.

В другом примере ниже показана облицовка стены, простирающаяся до верха парапетной стены, скрывающая наклонную плоскость крыши, расположенную за верхом стены.



Несмотря на то, что плоская крыша является стереотипной современной формой крыши, это не обязательно так. В последнее время мы видели несколько замечательных примеров архитекторов, дизайнеров и домовладельцев, которые превратили другие типы крыш в современные чудеса. Давайте взглянем.





Использование и преимущества: Односкатные крыши — еще один пример чистых, простых и функциональных конструкций крыш. Простая линия крыши может прекрасно вписаться в модернистский дизайн.Односкатные крыши лучше всего подходят, когда вы хотите впустить много света и заменить иногда непрактичное чердачное пространство большим внутренним объемом.

Одним из преимуществ односкатных крыш является их способность обеспечивать более высокие потолки и световые окна вдоль высокой стороны крыши. Это обеспечивает большее естественное освещение, улучшенный вид и большее ощущение простора и объема.

Еще одно преимущество односкатных крыш заключается в том, что, как и в случае с плоскими крышами, можно создавать большие выступы, помогающие пассивно контролировать приток солнечного тепла.Наклон крыши может быть спроектирован так, чтобы блокировать прямое попадание солнечных лучей летом, но позволять солнечным лучам проникать в дом зимой.

Каркас и изоляция:  Система каркаса односкатных крыш проста и аналогична системе плоских крыш. Поскольку уклон крыши более крутой, чем у плоских крыш, в этом случае имеет смысл наклонить каркас крыши, чтобы следовать наклону крыши.

Элементы каркаса крыши могут быть изготовлены из любого количества материалов, в зависимости от пролета.Подобно плоским крышам, также можно достичь различной эстетики потолка. И в зависимости от ваших дизайнерских предпочтений, элементы каркаса крыши могут быть скрыты над потолком или оставлены открытыми под ним. Есть много возможностей.

Сброс дождевой воды:  Как следует из названия, односкатные крыши сбрасывают воду в одну сторону. Возможность легко собирать и хранить/сливать дождевую воду является приятным преимуществом. Простая конструкция дренажа включает в себя один желоб, который собирает воду и направляет ее в водосточные трубы.

Вот несколько примеров простых современных односкатных крыш:

Простые современные конструкции односкатной крыши: Обратите внимание на тонкий край крыши в первом примере.

[Деревня изящных искусств от BuildLLC. Фото предоставлено BuildLLC.]

Обратите внимание, как односкатные крыши отлично подходят для фонарей. Они пропускают много естественного света вдоль высокой стороны крыши.



Применение и преимущества:  Двускатная крыша долгое время была частью традиционной архитектурной истории.Попросите любого ребенка нарисовать дом, и он нарисует дом с двускатной крышей. Так как же этот исторически традиционный дизайн крыши нашел свое применение в современной архитектуре?

Начнем с того, что двускатная крыша — это очень простая, прямолинейная и функциональная конструкция — все современные характеристики. Скатные крыши могут иметь различную эстетику, которая при правильной детализации может излучать современный вид.

Двускатная крыша дает возможность для дополнительной площади в объеме крыши, как мансарда или чердачное помещение.Он также может прекрасно подходить для мансардных окон, что увеличивает полезную площадь пола и естественный дневной свет, проникающий в пространство.

Еще одна причина для двускатной формы крыши — использование сводчатого потолка. Сводчатые потолки добавляют объем пространству, поэтому во многих современных проектах домов с двускатными крышами используются сводчатые потолки — так они могут создать чердачное пространство.

Каркас и изоляция: Каркас двускатной крыши обычно состоит либо из коньковой балки и наклонных стропил, либо из сборных деревянных ферм.Другие стратегии каркаса включают деревянный каркас и SIP.

Есть много способов утеплить двускатную крышу в зависимости от того, что делает потолок под ней. В большинстве случаев, если используются сборные деревянные фермы, обычно предполагается, что под фермами предусмотрен плоский потолок. (Большинство сборных ферм непривлекательны для глаз и их нужно скрыть.) В этом случае изоляция обычно устанавливается поверх потолка между поясами ферм, а пространство используется как чердак.

В случаях, когда потолок является сводчатым, изоляция может располагаться между элементами каркаса или поверх обшивки крыши, чтобы максимизировать количество полезного объема в пространстве крыши.

Сброс дождевой воды:  Подобно односкатным крышам, простые двускатные крыши легко отводят дождевую воду. Вода стекает по обоим полям, где собирается в желоба, а затем направляется в водосточные трубы.

Вот несколько примеров простых современных двускатных крыш:

Простая современная конструкция двускатной крыши: обратите внимание на современные детали остальной части дома, которые убеждают вас в том, что двускатная крыша МОЖЕТ быть современной. Традиционные грабли и карнизы были заменены тонкими линиями профиля.Дополнительное полезное пространство можно вырезать из объема двускатной крыши для мансардных помещений.



Эта простая двускатная крыша использует внутреннюю систему водосточных желобов для упрощения конструкции крыши. Внутри конструкция двускатной крыши создает красивый сводчатый потолок и оставляет место для спальни.



Конструкция двускатной крыши в приведенном ниже примере проста, лаконична и современна. Обратите внимание, как карнизы и свесы традиционных двускатных крыш устранены для чистого профиля края, где сайдинг примыкает прямо к гидроизоляции крыши.Хороший.

Внутри помещения кажутся просторными благодаря сводчатому потолку. Продолжение деревянной облицовки на стенах и потолке — приятный штрих, чтобы придать пространству непрерывность.



В следующих примерах архитекторы берут современную идею использования геометрических  объемов и переосмысливают весь дизайн оболочки с помощью единого, целостного подхода. Они используют материал внешней облицовки как на стенах, так и на плоскости крыши/потолка, чтобы подчеркнуть однородность и чистый объем.

В первом примере использование деревянной облицовки как стенового, так и фронтонного софита помогает визуально связать конструкцию верхней крыши со стенами, благодаря чему объем читается как единый элемент.

Во втором примере сплошная металлическая обшивка покрывает как крышу, так и поверхность стены. Этот непрерывный переход — лишь один из способов успешного перехода некоторых конструкций двускатных крыш к модернизму.



Плоская крыша, односкатная крыша и двускатная крыша являются лучшими и наиболее распространенными примерами простых современных конструкций крыш.Но, очевидно, существуют вариации этих простых конструкций крыш, которые по-прежнему поддаются современной эстетике, будь то комбинирование профилей крыши, манипулирование ими или их изменение каким-либо образом.

Придание современного вида не ограничивается профилями крыши. Именно дизайн всего дома делает его современным. Профили крыши — это всего лишь одна часть дизайна головоломки. Также важны правильные детали, такие как геометрические формы, четкие линии, простые материалы и дневное освещение.

Вот еще несколько интересных примеров современных конструкций крыш:

Обратите внимание, как в этих двух проектах сочетаются несколько простых форм крыши, но при этом создается простая унифицированная схема крыши. Первый сочетает в себе плоские и двускатные крыши, а второй сочетает в себе ряд фронтонов.

[Дом Барвона 2 от Auhaus. Фото предоставлено Auhaus.]

В последних двух примерах архитекторы проявили творческий подход к дизайну крыш. В первом проекте крыши используются две односкатные крыши (или двускатная крыша делится пополам) и добавляется зеленая крыша.

Во втором примере требования зонирования требовали двускатной крыши, но домовладельцы стремились к плоской крыше. Таким образом, дизайн крыши творчески объединяет два профиля крыши, обманывая взгляд, заставляя видеть плоскую крышу с фронтоном на заднем плане. Это было мастерски выполнено при детализации фасада с изменением цвета и материала на линии крыши.



Основное назначение крыши – защита от непогоды. Но он также играет очень большую роль в общем виде и стиле всего дома, энергоэффективности и долговечности. Выбор правильной конструкции крыши является важным решением.

И это не всегда легко. Иногда она вырезается и высыхает с самого начала, в других случаях вам, возможно, придется промыть другие части конструкции, прежде чем выбрать лучшую форму крыши.

В конечном счете, ваш дизайн крыши сводится к следующим переменным и тому, насколько они важны для целей вашего проекта.

  • Эстетика и личные предпочтения  – Вероятно, одним из наиболее важных факторов на раннем этапе определения дизайна крыши вашего дома являются ваши личные вкусы в отношении стиля. Если у вас есть сильные предпочтения в отношении определенного дизайна крыши, это может быть решающим фактором по сравнению со всеми другими переменными.
  • Стоимость  – Чем проще конструкция крыши, тем дешевле она стоит. Большие консоли, сложные углы, множество отдельных крыш, крутые скаты и несколько краев крыши увеличивают стоимость вашей кровельной системы, как и тип каркасной системы, кровельный материал и тип изоляции.Если вы сомневаетесь, будьте проще.
  • Функция крыши  – Вы хотите иметь доступ на крышу? Хотели бы вы выделить немного дополнительной площади для мансарды? Вы хотите более высокую крышу и фонарные окна?
  • Геометрия/дизайн здания  – Форма вашего здания играет роль в выборе наилучшей системы крыши. Квадратный план этажа может выглядеть и функционировать лучше с плоской крышей, а не с односкатной. Если вы хотите больше естественного света и фонарей, вам может понадобиться односкатная крыша.
  • Геометрия соседнего здания/окружения  – Вы хотите, чтобы ваш дом гармонировал с соседними домами на вашей улице? Если это так, возможно, ваш профиль крыши хочет быть похожим на них. Или, может быть, вы хотите сориентировать свои взгляды в определенном направлении от смотрящих на них домов соседей. Каждое из этих соображений влияет на общий дизайн крыши.
  • Правила зонирования и планирования  – Комитеты по планированию, правила зонирования и советы по рассмотрению проектов могут иметь определенные ограничения и ограничения на то, что вы можете делать с вашей крышей.Могут быть правила максимальной высоты крыши или постановления по планированию, регулирующие форму или материал вашей крыши. Убедитесь, что вы проявляете должную осмотрительность и выясняете, какие правительственные учреждения могут повлиять на ваш дизайн.

Если вы правильно спроектируете, построите и защитите свою крышу (и продолжите техническое обслуживание), хорошая крыша не будет протекать. Вот почему следует подчеркнуть важность качественного кровельного подрядчика. Архитектор, дизайнер или инженер могут помочь с проектированием крыши и планами каркаса, но без хорошего, опытного кровельщика не обойтись.

Добавить комментарий

Ваш адрес email не будет опубликован.
